Датчик для виміру швидкості деформації середовища smsr-1

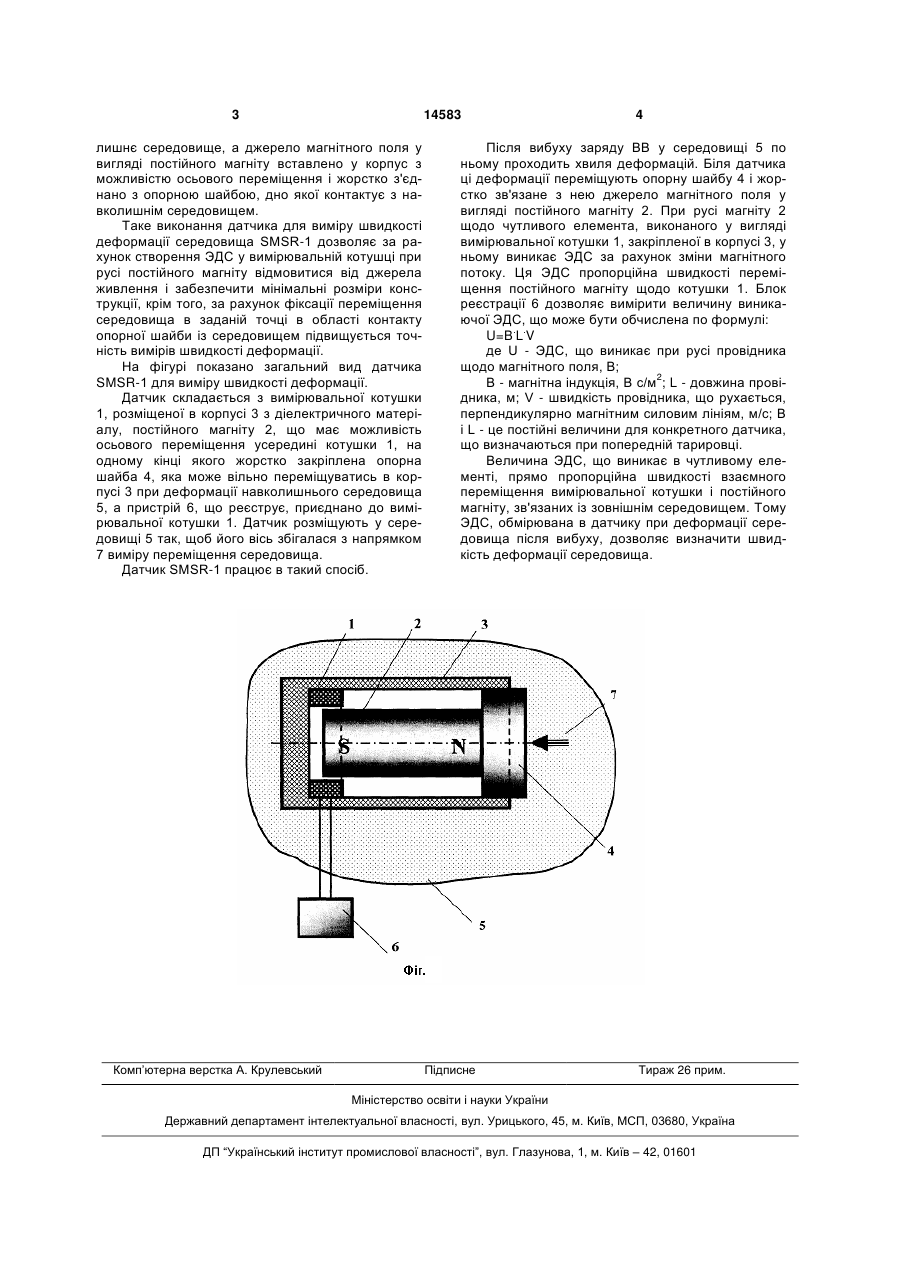

Датчик для виміру швидкості деформації середовища SMSR-1 (Sensor for Measuring of Strain' 3 14583 лишнє середовище, а джерело магнітного поля у вигляді постійного магніту вставлено у корпус з можливістю осьового переміщення і жорстко з'єднано з опорною шайбою, дно якої контактує з навколишнім середовищем. Таке виконання датчика для виміру швидкості деформації середовища SMSR-1 дозволяє за рахунок створення ЭДС у вимірювальній котушці при русі постійного магніту відмовитися від джерела живлення і забезпечити мінімальні розміри конструкції, крім того, за рахунок фіксації переміщення середовища в заданій точці в області контакту опорної шайби із середовищем підвищується точність вимірів швидкості деформації. На фігурі показано загальний вид датчика SMSR-1 для виміру швидкості деформації. Датчик складається з вимірювальної котушки 1, розміщеної в корпусі 3 з діелектричного матеріалу, постійного магніту 2, що має можливість осьового переміщення усередині котушки 1, на одному кінці якого жорстко закріплена опорна шайба 4, яка може вільно переміщуватись в корпусі 3 при деформації навколишнього середовища 5, а пристрій 6, що реєструє, приєднано до вимірювальної котушки 1. Датчик розміщують у середовищі 5 так, щоб його вісь збігалася з напрямком 7 виміру переміщення середовища. Датчик SMSR-1 працює в такий спосіб. Комп’ютерна верстка А. Крулевський 4 Після вибуху заряду ВВ у середовищі 5 по ньому проходить хвиля деформацій. Біля датчика ці деформації переміщують опорну шайбу 4 і жорстко зв'язане з нею джерело магнітного поля у вигляді постійного магніту 2. При русі магніту 2 щодо чутливого елемента, виконаного у вигляді вимірювальної котушки 1, закріпленої в корпусі 3, у ньому виникає ЭДС за рахунок зміни магнітного потоку. Ця ЭДС пропорційна швидкості переміщення постійного магніту щодо котушки 1. Блок реєстрації 6 дозволяє вимірити величину виникаючої ЭДС, що може бути обчислена по формулі: U=B.L.V де U - ЭДС, що виникає при русі провідника щодо магнітного поля, В; В - магнітна індукція, В с/м2; L - довжина провідника, м; V - швидкість провідника, що рухається, перпендикулярно магнітним силовим лініям, м/с; В і L - це постійні величини для конкретного датчика, що визначаються при попередній тарировці. Величина ЭДС, що виникає в чутливому елементі, прямо пропорційна швидкості взаємного переміщення вимірювальної котушки і постійного магніту, зв'язаних із зовнішнім середовищем. Тому ЭДС, обмірювана в датчику при деформації середовища після вибуху, дозволяє визначити швидкість деформації середовища. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
