Бустерний електронасосний агрегат

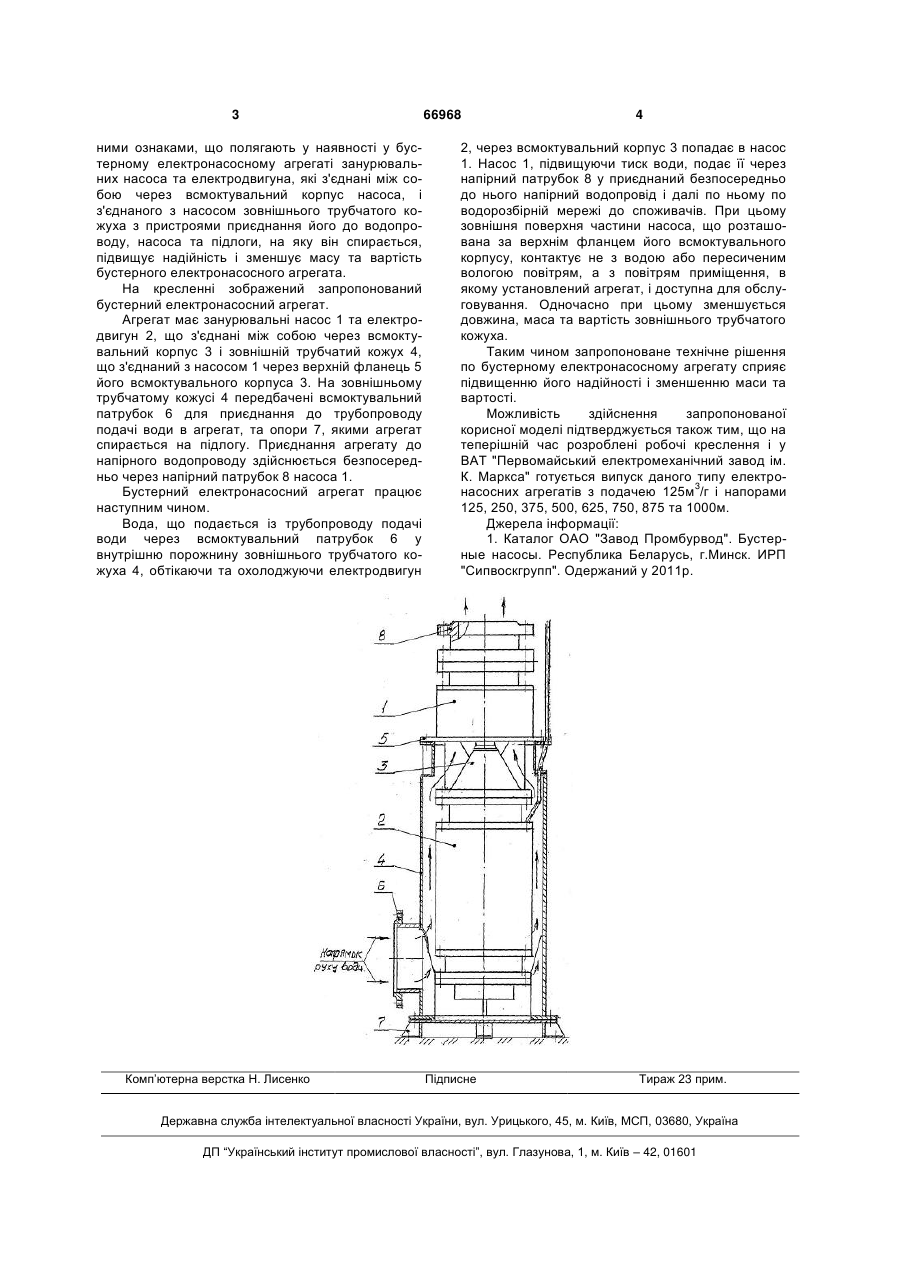

Бустерний електронасосний агрегат, що має занурювальні насос та електродвигун, що з'єднані між собою через всмоктувальний корпус насоса, і з'єднаний з насосом зовнішній трубчатий кожух з пристроями приєднання його до водопроводу, насоса та підлоги, на яку він спирається, який відрізняється тим, що його зовнішній трубчатий кожух з'єднаний з насосом через верхній фланець його всмоктувального корпуса, а насос приєднується до напірного водопроводу безпосередньо через свій напірний патрубок. (19) (21) u201108443 (22) 05.07.2011 (24) 25.01.2012 (46) 25.01.2012, Бюл.№ 2, 2012 р. (72) ЗАХАРЧЕНКО ПЕТРО ІВАНОВИЧ, ГРИНЬ ГЕННАДІЙ МИХАЙЛОВИЧ, ЧОРНИЙ АНАТОЛІЙ ПЕТРОВИЧ (73) ЗАХАРЧЕНКО ПЕТРО ІВАНОВИЧ, ГРИНЬ ГЕННАДІЙ МИХАЙЛОВИЧ, ЛІСОВИЙ СТАНІСЛАВ СЕМЕНОВИЧ, ЧОРНИЙ АНАТОЛІЙ ПЕТРОВИЧ 3 ними ознаками, що полягають у наявності у бустерному електронасосному агрегаті занурювальних насоса та електродвигуна, які з'єднані між собою через всмоктувальний корпус насоса, і з'єднаного з насосом зовнішнього трубчатого кожуха з пристроями приєднання його до водопроводу, насоса та підлоги, на яку він спирається, підвищує надійність і зменшує масу та вартість бустерного електронасосного агрегата. На кресленні зображений запропонований бустерний електронасосний агрегат. Агрегат має занурювальні насос 1 та електродвигун 2, що з'єднані між собою через всмоктувальний корпус 3 і зовнішній трубчатий кожух 4, що з'єднаний з насосом 1 через верхній фланець 5 його всмоктувального корпуса 3. На зовнішньому трубчатому кожусі 4 передбачені всмоктувальний патрубок 6 для приєднання до трубопроводу подачі води в агрегат, та опори 7, якими агрегат спирається на підлогу. Приєднання агрегату до напірного водопроводу здійснюється безпосередньо через напірний патрубок 8 насоса 1. Бустерний електронасосний агрегат працює наступним чином. Вода, що подається із трубопроводу подачі води через всмоктувальний патрубок 6 у внутрішню порожнину зовнішнього трубчатого кожуха 4, обтікаючи та охолоджуючи електродвигун Комп’ютерна верстка Н. Лисенко 66968 4 2, через всмоктувальний корпус 3 попадає в насос 1. Насос 1, підвищуючи тиск води, подає її через напірний патрубок 8 у приєднаний безпосередньо до нього напірний водопровід і далі по ньому по водорозбірній мережі до споживачів. При цьому зовнішня поверхня частини насоса, що розташована за верхнім фланцем його всмоктувального корпусу, контактує не з водою або пересиченим вологою повітрям, а з повітрям приміщення, в якому установлений агрегат, і доступна для обслуговування. Одночасно при цьому зменшується довжина, маса та вартість зовнішнього трубчатого кожуха. Таким чином запропоноване технічне рішення по бустерному електронасосному агрегату сприяє підвищенню його надійності і зменшенню маси та вартості. Можливість здійснення запропонованої корисної моделі підтверджується також тим, що на теперішній час розроблені робочі креслення і у ВАТ "Первомайський електромеханічний завод ім. К. Маркса" готується випуск даного типу електро3 насосних агрегатів з подачею 125м /г і напорами 125, 250, 375, 500, 625, 750, 875 та 1000м. Джерела інформації: 1. Каталог ОАО "Завод Промбурвод". Бустерные насосы. Республика Беларусь, г.Минск. ИРП "Сипвоскгрупп". Одержаний у 2011р. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
