Спиця компресійно-дистракційного апарата

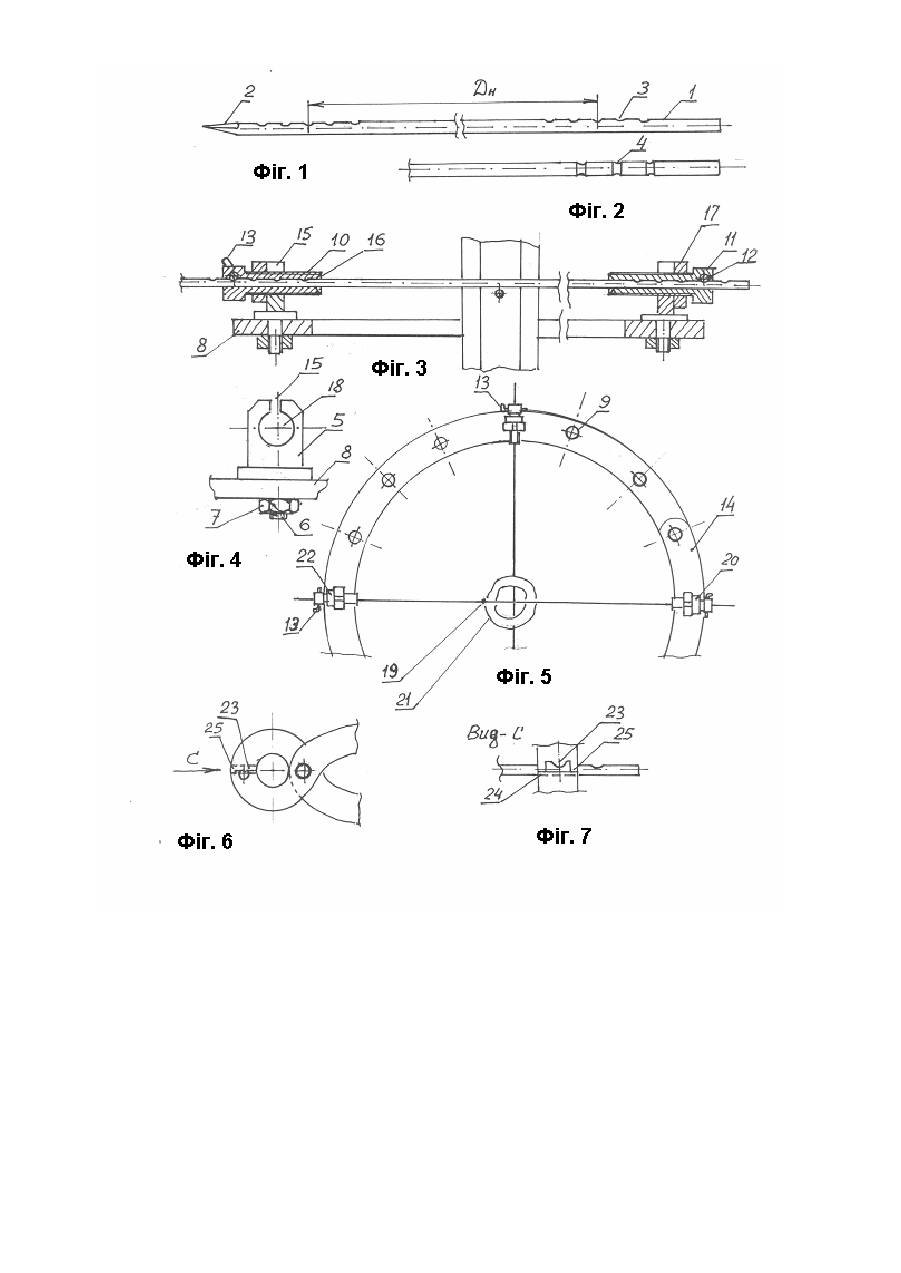

Винахід відноситься до медичної техніки, а саме до спиць компресійно-дистракційних апаратів, застосовування до репозиції і фіксації кістяних відламком Відома спиця, яка утримує гладкий відрізок дроту (стержень.) з загостреним кінцем для проводження її через кістяний відламок (див. мал.1.(4-5) С. 22 книжка ”Остеосинтаз" під ред. С.С. Ткаченко. вид. Медицина. Ленінград. 1987р.) Недоліком відомого технічного рішення, визначеного за прототип. Є те що усі спиці закріплюються при допомоги зусилля затискування болтів на кільцях апаратів, що не дозволяє створити достатнього натягування спиці, зважаючи проковзування спиці із-за невеликої контактної поверхні.(мал..,79,80 і 83. та же книжка.) Другим недоліком - потрібен спиценатягувач для натягу спиці (С. 124 мал. 78 та ж книжка), який також захоплює спицю болтом, що також не дозволяє створити надійного захоплення спиці обладнанням для натягу і тому не дозволяє створити достатнього надійного натягування спиці. У основу винаходу поставлено завдання зі створення спиці, у який забезпечена надійність захоплення її натяжним обладнанням і підвищування надійності натягу спиці Поставлене завдання розв'язується тим, що спиця., яка містить гладкий стержень з загостреним кінцем, згідно винаходу, на кінцях спиці виконані поперечні канавки або кільцеві проточки. Суть винаходу пояснюється кресленнями: на фіг. 1 зображена спиця з канавками, на фіг. 2 - спиця з кільцевими проточками, на фіг. 3 зображене обладнання для натягу і фіксації спиці, на фіг. 4 зображено спицетримач, на фіг. 5 зображено кільце апарату з спицею з упорною площадкою, на фіг. 6 - улаштування для вира, боту поперечної канавки на спиці і на фіг. 7 - вигляд по С фіг. 6. Спиця складається з гладкого стержня 1 з загостреним кінцем 2 для проводження її через кістки. На кінцях спиці виконані поперечні канавки 3 циліндричного виду, для спиць діаметром до 2,6мм виконується голубиної не більше 1/5 діаметру спиці, або кільцеві проточки 4, для спиці діаметром більше 2,6мм. За базу виробництва канавок на спиці береться зовнішній діаметр кільця апарата - Дн. Кількість канавок залежить від призначення спиці. Для спиці з упорною площадкою, для репозиції кісток - кількість канавок може бути від 4 до 6 с дво х кінців. Відстань між канавками може бути 5 - 6мм. Для спиць, яки тільки фіксують кістяний відламок може бути виконано по одній канавці Спиці фіксуються в спицетримачі 5 , які з допомогою хвостовика 6 і гайки 7 закріплюються на кільці 8 апарата через отвір 9. Для натягу спиці 1 і її кріплення є порожнистий гвинт 10 з головкою 11, в якому є отвір 12 для шти фта 12, ось якого лежить вище осі спиці, а поверхні спиці і штифта завжди перехрещуються. Застосовуються спиці наступним образом: спицю 1 проводжуємо через м'які тканини кінцівки загостреним кінцем 2, потім просвердлюємо кістяний відламок і виводимо її через м'які тканини з другого боку кінцівки. Аналогічним шляхом проводимо і другі спиці. Потім одягаємо кільце 8 або кільце з двох полу кілець 14, спочатку закріпляємо спицетримачі 5 і через пази 15 одягаємо кільце 8 на спиці 1. Потім одягаємо на спиці хвостовою частиною гвинт 10 з центра тором 16 і гайкою 17 переміщаючи подовж спиці в отвір 18 спицетримача 5,поки гайка 17 не упреться в тіло спицетримача. Потім кінці спиці фіксуємо в спицетримачах за допомогою установки штифтів 13 в отворах 12 головок 11 гвинтів 10, які своїм тілом заходжують в поперечні 3 спиці 1 і фіксують від зміщення відносно гвинта 10. Потім обертаємо гайку 17, розтягуємо спицю, створюючи потрібне натягування. Поверхня штифта 13 і поверхня канавки 3 упираються один в одного, розпираються і протягом всього періоду носіння апарата не дозволяє ослабленню натягування спиці. При репозиції відламка спицею з упорною площадкою 19 фіг. 5,зліва знімаємо штифт 13, а праворуч гайкою 20 переміщуємо спицю в праворуч, упор 19 упирається в кісний відламок 21 , зміщує його вправо. Потім зліва вставляємо штифт 13 в ближню канавку 3 спиці і гайкою 22 здійснюємо натяг спиці. Спиця може бути виконана з одною поперечною канавкою 3 на тупому кінці спиці. В цьому випадку після проводження спиці і закріплення її в спицетримачі, на другому кінці виконуємо на спиці поперечну канавку за допомогою пристосування, наприклад: в вигляді тупих кусачок фіг. 5 і фіг. 6. Верхня губка має циліндричний виступ 23, діаметром штифта, а нижня губка має канавку 24 для спиці, щоб глибина поперечною канавки була постійна, верхня губка має упори 25. Канавки на спиці можна виконувати пристосуванням обертаючою фрезою або камінцем. Дякуючи тому, що поверхні штифта і канавки 3 працюють на зминання буде надійне натягування спиці на протязі усього періоду лікування. Спиця дозволяє проводити як репозицію, так і надійною стабілізацію кісних відламків. Використання запропонованої спиці дозволяє надійність захоплення її натягуваючим обладнанням і підвищування надійності натягу.
