Кільце апарату для черезкісткового компресійно-дистракційного остеосинтезу

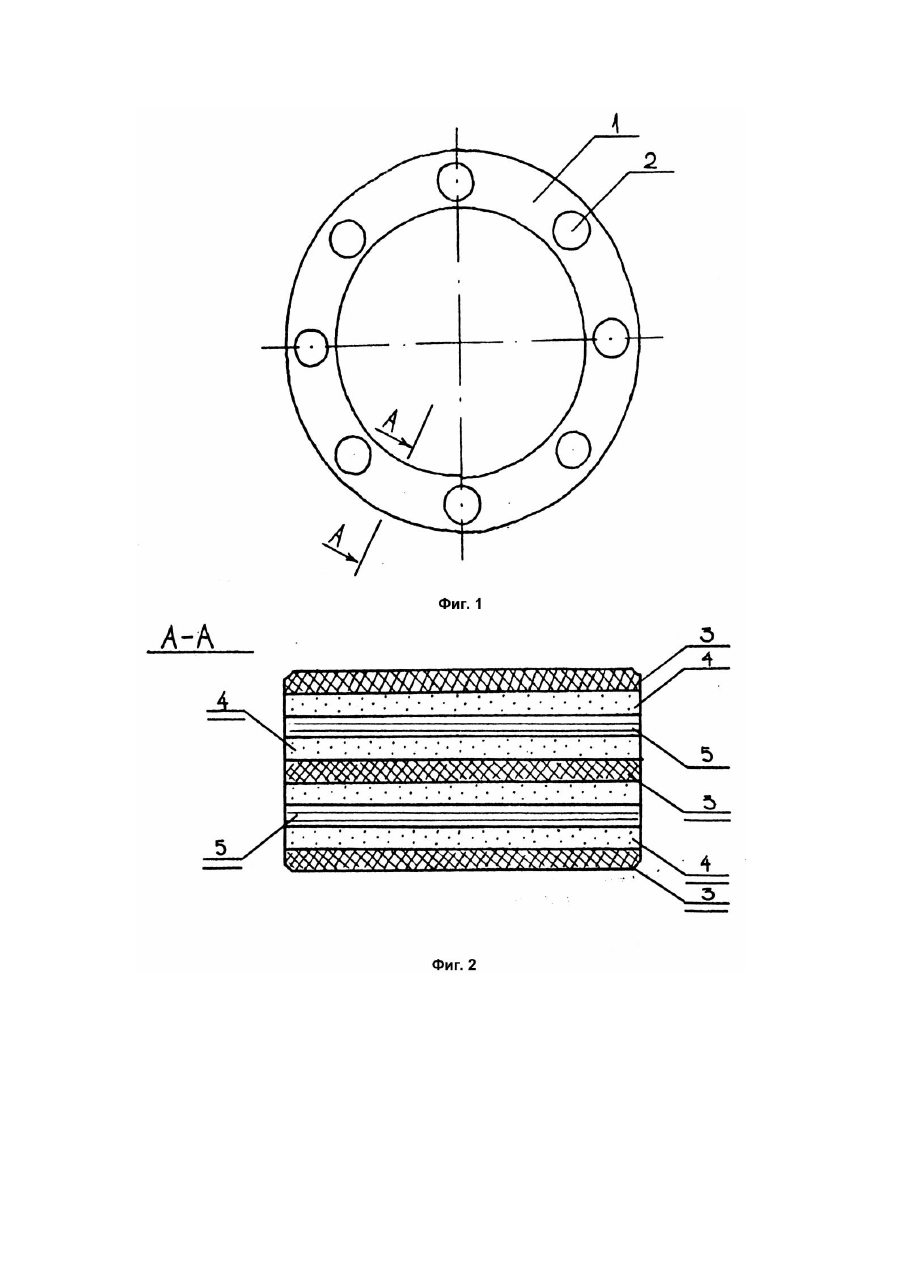

Изобретение относится к травматологии и ортопедии, а именно к устройствам для компрессионно-дистракционного остеосинтеза. Известно кольцо аппарата Илизарова для чрескостного компрессионно-дистракционного остеосинтеза, выполненное из нержавеющей стали по ГОСТ 5632 - 72, имеющее поперечное сечение в виде 4-гранника и радиально расположенные отверстия вдоль всего кольца для спицефиксаторов [1]. Известное кольцо вследствие выполнения его из металла подвергается коррозии, вследствие взаимодействия с дезинфицирующими растворами, является тяжелым, не обладает антимагнитными и рентгенопрозрачными свойствами. Известно также кольцо аппарата Калнберза для чрескостного компрессионнодистракционного остеосинтеза, выполненное из пластической массы с однородным заполнением поперечного сечения в виде 4-гранника и радиально расположенные отверстия вдоль всего кольца для спицефиксаторов [2]. Известное кольцо вследствие выполнения его из однородного пластического материала характеризуется низкими механическими характеристиками, что не позволяет создать требуемое для оказания лечебного эффекта усилие в элементах аппарата. Это, в свою очередь, приводит к развитию различных осложнений в течение лечебного процесса. В основу изобретения поставлена задача усовершенствования кольца аппарата для чрескостного компрессионно-дистракционного остеосинтеза, которое выполнено из композиционного материала с послойным расположением структур и обеспечивает повышение механических характеристик, и за счет этого достигается лечебный и экономический эффект. Поставленная задача решается тем, что в кольце аппарата для чрескостного компрессионнодистракционного остеосинтеза, выполненном из композиционного материала и имеющем поперечное сечение в виде 4-гранника, согласно изобретению, оно состоит из чередующихся слоев стеклоткани и связующего, причем в соседних слоях, разделенных связующим, волокна расположены во взаимно перпендикулярных направлениях. Это кольцо, благодаря тому, что оно выполнено из композиционного материала и содержит чередующиеся слои стеклоткани и связующего, причем в соседних слоях, разделенных связующим, волокна расположены во взаимно перпендикулярных направлениях, обеспечивает высокие механические характеристики, позволяющие прикладывать к нему нагрузки, требуемые для оказания лечебного эффекта, кроме этого, кольцо обладает антимагнитными, рентгенопрозрачными свойствами, по весу в три раза легче металлического, легко стерилизуется. Кольцо аппарата для чрескостного компрессионно-дистракционного остеосинтеза изображено на фиг.1, 2. На фиг.1, 2 показан общий вид кольца, на фиг.2 - сечение по А - А фиг.1. Кольцо аппарата для чрескостного компрессионно-дистракционного аппарата состоит из тела кольца 1, отверстий 2, служащих для установки фиксаторов, выполнено т композиционного материала с чередованием касательных слоев 3; связующе го слоя 4, радиальных слоев 5. Количество слоев выбирают по данным предварительных расчетов, по которым задают максимальную нагрузку. Кольцо изготавливают следующим образом. Заранее вырезают из стеклоткани кольцо с касательными слоями 3 и радиальными слоями 5. На поверхность кольца с касательными слоями наносят известным образом связующий материал, требуемой толщины, затем поверх его укладывают кольцо с радиальными слоями и т.д. Благодаря взаимно перпендикулярной ориентации волокон в слоях кольца, обеспечивается равномерное распределение в касательных и радиальных направлениях слоев кольца, что равномерно его загружает и таким образом повышает прочностные характеристики, позволяющие прикладывать к нему нагрузки, требуемые для оказания лечебного эффекта, кроме этого кольцо обладает антимагнитными, рентгенопрозрачными свойствами, по весу и себестоимости производства в три раза меньше металлического, легко стерилизуется. Работа устройства заключается в создании жесткого каркаса аппарата чрескостного компрессионного остеосинтеза, что позволяет прикладывать к нему нагрузки, требуемые для оказания лечебного эффекта.
