Молотарка зернозбирального комбайна
Номер патенту: 67178
Опубліковано: 10.02.2012
Автори: Пацула Олександр Миколайович, Гриценко Віктор Трохимович, Чехов Анатолій Васильович
Формула / Реферат
Молотарка зернозбирального комбайна, до складу якої входить молотильний барабан, сепарувальне підбарабання, приймальний та відбійний бітери, сепаратори солом'яного та зернового вороху і вентилятор очистки, яка відрізняється тим, що сепараційна поверхня підбарабання оснащена прутками, виконаними із пружинної проволоки з фіксованим радіусом кривизни і зазором, причому зазор між прутками регулюють або за рахунок установки їх в отвори взаємозамінних дистанційних планок, або ж варіюванням кількості прутків, які з одного боку фіксуються упором, а з іншого замковою пластиною.
Текст

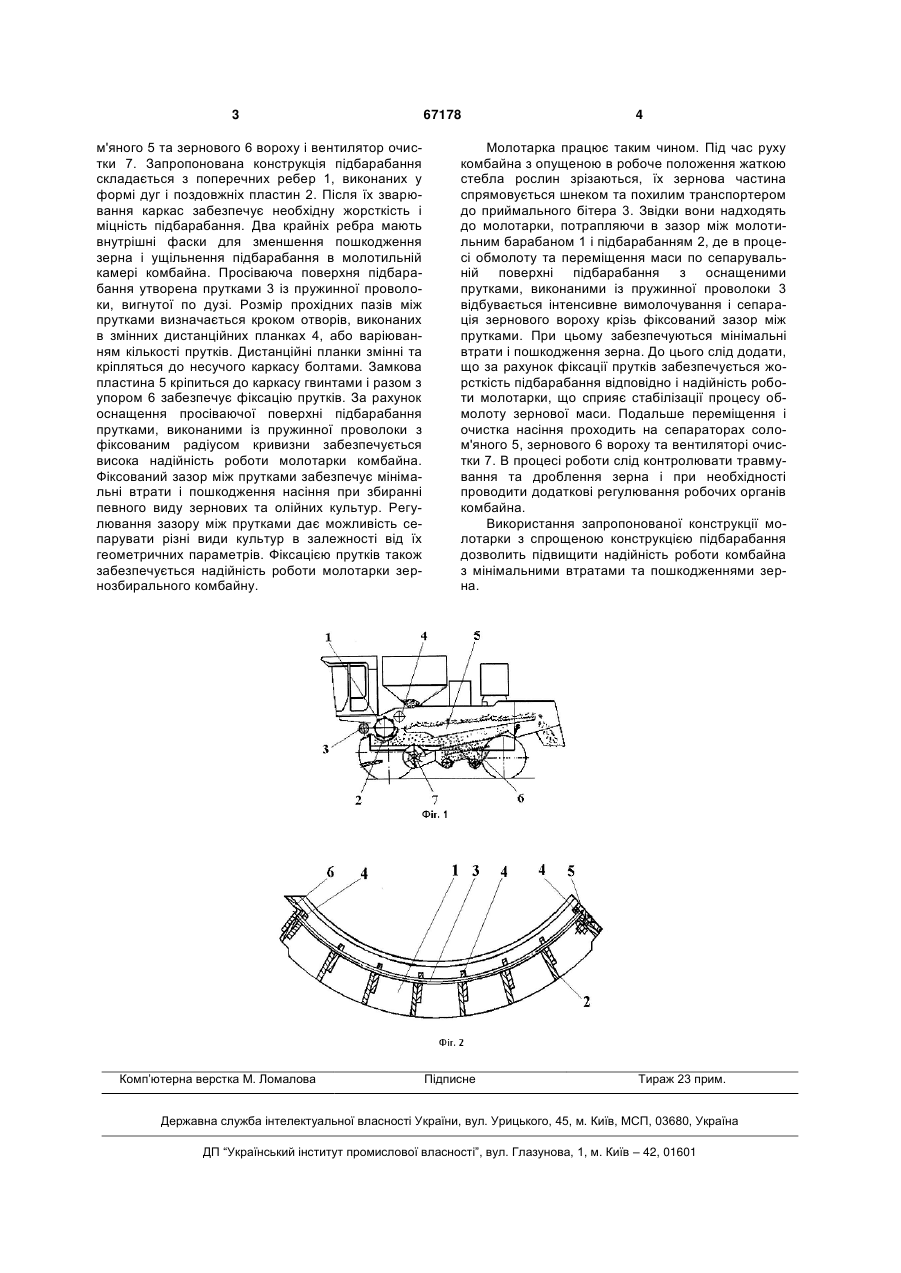

Молотарка зернозбирального комбайна, до складу якої входить молотильний барабан, сепа 3 м'яного 5 та зернового 6 вороху і вентилятор очистки 7. Запропонована конструкція підбарабання складається з поперечних ребер 1, виконаних у формі дуг і поздовжніх пластин 2. Після їх зварювання каркас забезпечує необхідну жорсткість і міцність підбарабання. Два крайніх ребра мають внутрішні фаски для зменшення пошкодження зерна і ущільнення підбарабання в молотильній камері комбайна. Просіваюча поверхня підбарабання утворена прутками 3 із пружинної проволоки, вигнутої по дузі. Розмір прохідних пазів між прутками визначається кроком отворів, виконаних в змінних дистанційних планках 4, або варіюванням кількості прутків. Дистанційні планки змінні та кріпляться до несучого каркасу болтами. Замкова пластина 5 кріпиться до каркасу гвинтами і разом з упором 6 забезпечує фіксацію прутків. За рахунок оснащення просіваючої поверхні підбарабання прутками, виконаними із пружинної проволоки з фіксованим радіусом кривизни забезпечується висока надійність роботи молотарки комбайна. Фіксований зазор між прутками забезпечує мінімальні втрати і пошкодження насіння при збиранні певного виду зернових та олійних культур. Регулювання зазору між прутками дає можливість сепарувати різні види культур в залежності від їх геометричних параметрів. Фіксацією прутків також забезпечується надійність роботи молотарки зернозбирального комбайну. Комп’ютерна верстка М. Ломалова 67178 4 Молотарка працює таким чином. Під час руху комбайна з опущеною в робоче положення жаткою стебла рослин зрізаються, їх зернова частина спрямовується шнеком та похилим транспортером до приймального бітера 3. Звідки вони надходять до молотарки, потрапляючи в зазор між молотильним барабаном 1 і підбарабанням 2, де в процесі обмолоту та переміщення маси по сепарувальній поверхні підбарабання з оснащеними прутками, виконаними із пружинної проволоки 3 відбувається інтенсивне вимолочування і сепарація зернового вороху крізь фіксований зазор між прутками. При цьому забезпечуються мінімальні втрати і пошкодження зерна. До цього слід додати, що за рахунок фіксації прутків забезпечується жорсткість підбарабання відповідно і надійність роботи молотарки, що сприяє стабілізації процесу обмолоту зернової маси. Подальше переміщення і очистка насіння проходить на сепараторах солом'яного 5, зернового 6 вороху та вентиляторі очистки 7. В процесі роботи слід контролювати травмування та дроблення зерна і при необхідності проводити додаткові регулювання робочих органів комбайна. Використання запропонованої конструкції молотарки з спрощеною конструкцією підбарабання дозволить підвищити надійність роботи комбайна з мінімальними втратами та пошкодженнями зерна. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюThresher of a grain combined harvester
Автори англійськоюHrytsenko Viktor Trokhymovych, Chekhov Anatolii Vasyliovych, Patsula Oleksandr Mykolaiovych
Назва патенту російськоюМолотилка зерноуборочного комбайна
Автори російськоюГриценко Виктор Трофимович, Чехов Анатолий Васильевич, Пацула Александр Николаевич
МПК / Мітки
МПК: A01F 12/00, A01D 41/12
Мітки: молотарка, зернозбирального, комбайна
