Спосіб лінійного перетворення ефективних значень змінної напруги

Номер патенту: 67204

Опубліковано: 10.02.2012

Автори: Кривченкова Ольга Михайлівна, Туз Юліан Михайлович

Завантажити PDF файл.

Формула / Реферат

Спосіб лінійного перетворення ефективних значень змінної напруги, при якому сигнал напруги змінного струму проходить через нагрівач вхідного термоперетворювача, створений на виході термоперетворювача сигнал підсилюють за допомогою підсилювача та подають на базу повторювача напруги, в емітер якого підключають нагрівальний елемент вхідного термоперетворювача, який відрізняється тим, що сигнал напруги змінного струму подають на вхідний термоперетворювач, вихідний сигнал з якого підсилюють за допомогою підсилювача постійного струму та подають на вхід зворотного термоперетворювача, у декілька тактів реалізують почергове заміщення вхідного та зворотного перетворювачів за допомогою двох перемикачів, а результуюче значення постійної напруги знаходять за допомогою перемноження напруг другого та першого термоперетворювачів в першому та другому такті, відповідно.

Текст

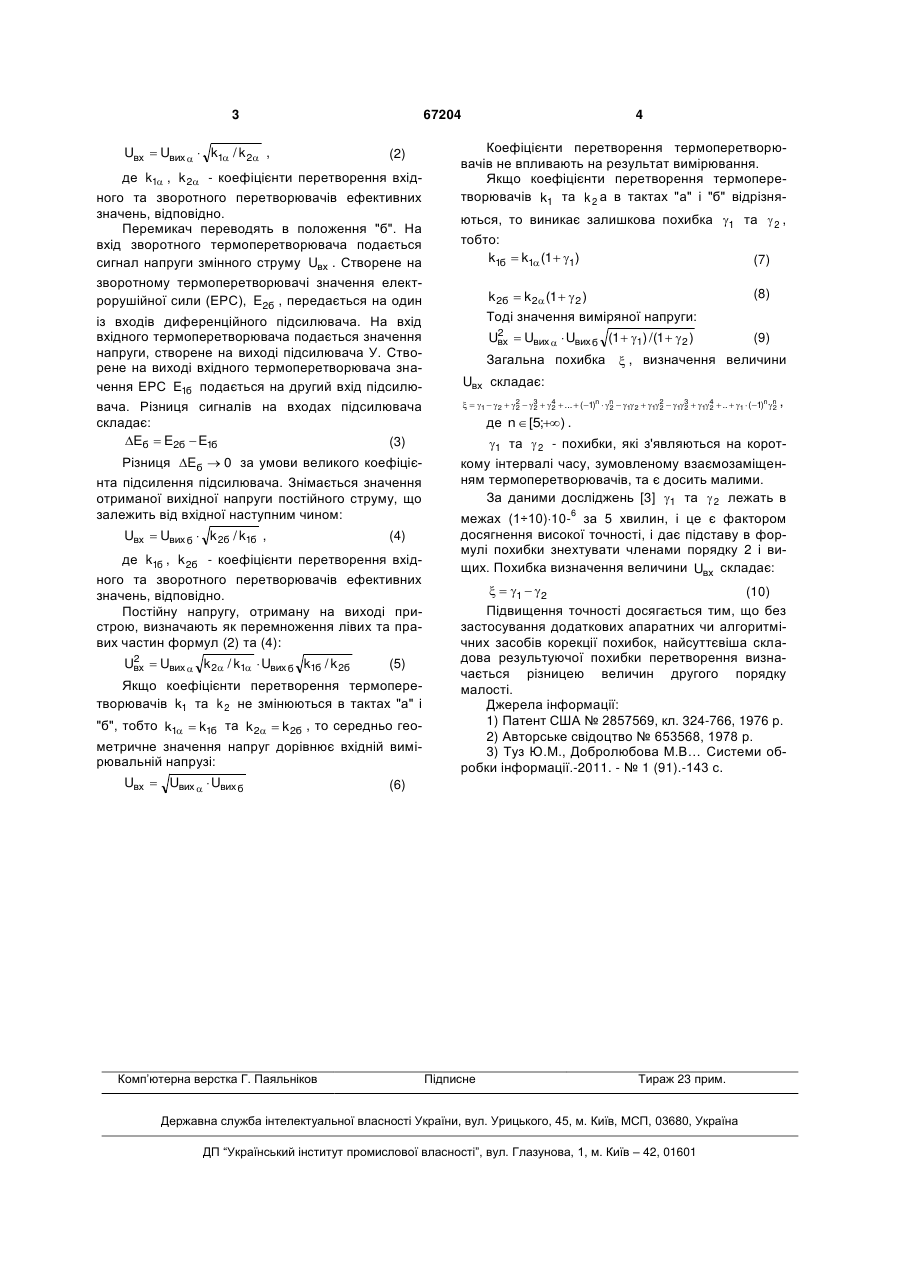

Спосіб лінійного перетворення ефективних значень змінної напруги, при якому сигнал напруги змінного струму проходить через нагрівач вхідного термоперетворювача, створений на виході термоперетворювача сигнал підсилюють за допомогою 3 Uвх  Uвих   k1 / k 2 , 67204 (2) де k1 , k 2 - коефіцієнти перетворення вхідного та зворотного перетворювачів ефективних значень, відповідно. Перемикач переводять в положення "б". На вхід зворотного термоперетворювача подається сигнал напруги змінного струму Uвх . Створене на зворотному термоперетворювачі значення електрорушійної сили (ЕРС), E2б , передається на один із входів диференційного підсилювача. На вхід вхідного термоперетворювача подається значення напруги, створене на виході підсилювача У. Створене на виході вхідного термоперетворювача значення ЕРС Е1б подається на другий вхід підсилювача. Різниця сигналів на входах підсилювача складає: Eб  E2б  E1б (3) Різниця Eб  0 за умови великого коефіцієнта підсилення підсилювача. Знімається значення отриманої вихідної напруги постійного струму, що залежить від вхідної наступним чином: Uвх  Uвих б  k 2б / k1б , (4) де k1б , k 2б - коефіцієнти перетворення вхідного та зворотного перетворювачів ефективних значень, відповідно. Постійну напругу, отриману на виході пристрою, визначають як перемноження лівих та правих частин формул (2) та (4): 2 Uвх  Uвих  k 2 / k1  Uвих б k1б / k 2б (5) Якщо коефіцієнти перетворення термоперетворювачів k1 та k 2 не змінюються в тактах "а" і "б", тобто k1  k1б та k 2  k 2б , то середньо геометричне значення напруг дорівнює вхідній вимірювальній напрузі: Uвх  Uвих   Uвих б Комп’ютерна верстка Г. Паяльніков 4 Коефіцієнти перетворення термоперетворювачів не впливають на результат вимірювання. Якщо коефіцієнти перетворення термоперетворювачів k1 та k 2 а в тактах "а" і "б" відрізняються, то виникає залишкова похибка 1 та  2 , тобто: k1б  k1 (1 1) (7) k 2б  k 2 (1  2 ) Тоді значення виміряної напруги: (8) 2 Uвх  Uвих   Uвих б (1  1) /(1   2 ) (9) Загальна похибка  , визначення величини Uвх складає: 4 4   1   2   2  3   2  ...  ( 1)n  n  1 2  1 2  1 3  1 2  ..  1  ( 1)n n 2 2 2 2 2 2 , де n  [5;) . 1 та  2 - похибки, які з'являються на короткому інтервалі часу, зумовленому взаємозаміщенням термоперетворювачів, та є досить малими. За даними досліджень [3] 1 та  2 лежать в 6 межах (1÷10)10- за 5 хвилин, і це є фактором досягнення високої точності, і дає підставу в формулі похибки знехтувати членами порядку 2 і вищих. Похибка визначення величини Uвх складає:   1  2 (10) Підвищення точності досягається тим, що без застосування додаткових апаратних чи алгоритмічних засобів корекції похибок, найсуттєвіша складова результуючої похибки перетворення визначається різницею величин другого порядку малості. Джерела інформації: 1) Патент США № 2857569, кл. 324-766, 1976 р. 2) Авторське свідоцтво № 653568, 1978 р. 3) Туз Ю.М., Добролюбова М.В… Системи обробки інформації.-2011. - № 1 (91).-143 с. (6) Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
