Формула / Реферат

1. Сонячний теплогенератор, що містить корпус з прозорою кришкою, канал для проходу оброблюваного середовища, утворений внутрішніми стінками корпусу і прозорою кришкою, а також поглинач у вигляді послідовно розміщених поперек каналу циліндричних дротових спіралей, діаметр яких дорівнює висоті каналу, який відрізняється тим, що поглинач містить овалоподібні або плоскі спіралі, які розташовані між циліндричними спіралями і мають однаковий з ними напрямок навивки.

2. Сонячний теплогенератор за п. 1, який відрізняється тим, що суміжні спіралі мають різні кроки навивки, співвідношення яких складає ціле число.

Текст

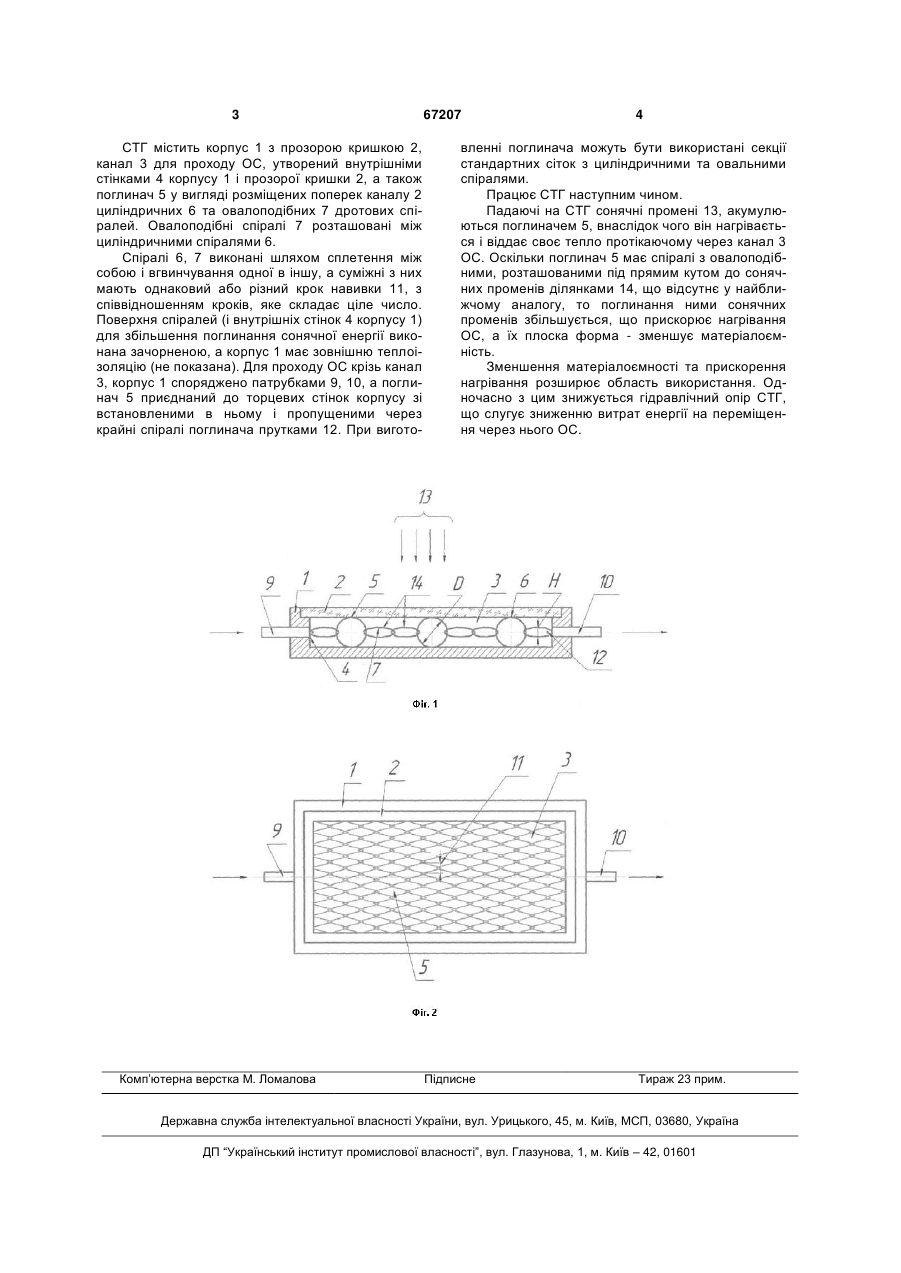

1. Сонячний теплогенератор, що містить корпус з прозорою кришкою, канал для проходу обро 3 СТГ містить корпус 1 з прозорою кришкою 2, канал 3 для проходу ОС, утворений внутрішніми стінками 4 корпусу 1 і прозорої кришки 2, а також поглинач 5 у вигляді розміщених поперек каналу 2 циліндричних 6 та овалоподібних 7 дротових спіралей. Овалоподібні спіралі 7 розташовані між циліндричними спіралями 6. Спіралі 6, 7 виконані шляхом сплетення між собою і вгвинчування одної в іншу, а суміжні з них мають однаковий або різний крок навивки 11, з співвідношенням кроків, яке складає ціле число. Поверхня спіралей (і внутрішніх стінок 4 корпусу 1) для збільшення поглинання сонячної енергії виконана зачорненою, а корпус 1 має зовнішню теплоізоляцію (не показана). Для проходу ОС крізь канал 3, корпус 1 споряджено патрубками 9, 10, а поглинач 5 приєднаний до торцевих стінок корпусу зі встановленими в ньому і пропущеними через крайні спіралі поглинача прутками 12. При вигото Комп’ютерна верстка М. Ломалова 67207 4 вленні поглинача можуть бути використані секції стандартних сіток з циліндричними та овальними спіралями. Працює СТГ наступним чином. Падаючі на СТГ сонячні промені 13, акумулюються поглиначем 5, внаслідок чого він нагрівається і віддає своє тепло протікаючому через канал 3 ОC. Оскільки поглинач 5 має спіралі з овалоподібними, розташованими під прямим кутом до сонячних променів ділянками 14, що відсутнє у найближчому аналогу, то поглинання ними сонячних променів збільшується, що прискорює нагрівання ОС, а їх плоска форма - зменшує матеріалоємність. Зменшення матеріалоємності та прискорення нагрівання розширює область використання. Одночасно з цим знижується гідравлічний опір СТГ, що слугує зниженню витрат енергії на переміщення через нього ОС. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Solar heat generator

Автори англійською

Tryvailo Mykhailo Semenovych, Rudenko Maria Andriivna, Shymko Hlib Anatoliiovych, Kovalenko Mark-Viktor Borysovych

Назва патенту російською

Солнечный теплогенератор

Автори російською

Тривайло Михаил Семенович, Руденко Мария Андреевна, Шимко Глеб Анатолиевич, Коваленко Марк-Виктор Борисович

МПК / Мітки

МПК: F24J 2/22

Мітки: сонячний, теплогенератор
