Спосіб автоматичного керування дозованої подачі електроенергії під час дугового зварювання металів
Номер патенту: 67206
Опубліковано: 10.02.2012
Автори: Борцов Сергій Володимирович, Співак Віктор Михайлович, Вайц Дмитро Володимирович
Формула / Реферат
Спосіб автоматичного керування дозованої подачі електроенергії під час дугового зварювання металів, що передбачає перетворення параметрів електричної енергії, створення електричної дуги, яка розплавлює метал електроду в послідовність крапель, які заповнюють стик зварювальних металів, який відрізняється тим, що за допомогою телевізійної камери отримують, зображення процесу формування крапель розплавленого присадкового металу, обробляють зображення краплі металу і, в момент її максимального розширення, коли її форма наближується до округлої, перед падінням в зварювальний стик, формують сигнал керування, який зменшує подачу електроенергії.
Текст

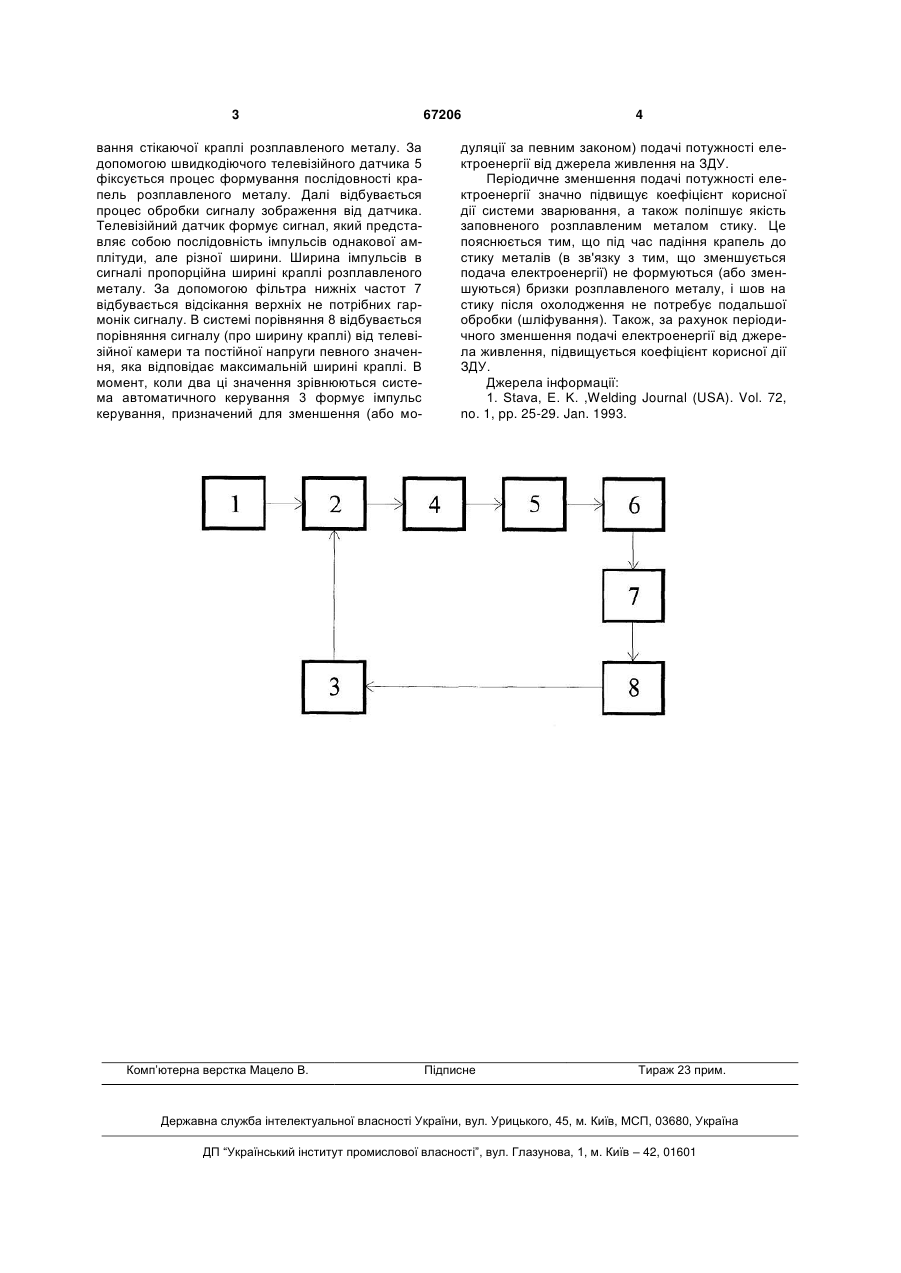

Спосіб автоматичного керування дозованої подачі електроенергії під час дугового зварювання 3 вання стікаючої краплі розплавленого металу. За допомогою швидкодіючого телевізійного датчика 5 фіксується процес формування послідовності крапель розплавленого металу. Далі відбувається процес обробки сигналу зображення від датчика. Телевізійний датчик формує сигнал, який представляє собою послідовність імпульсів однакової амплітуди, але різної ширини. Ширина імпульсів в сигналі пропорційна ширині краплі розплавленого металу. За допомогою фільтра нижніх частот 7 відбувається відсікання верхніх не потрібних гармонік сигналу. В системі порівняння 8 відбувається порівняння сигналу (про ширину краплі) від телевізійної камери та постійної напруги певного значення, яка відповідає максимальній ширині краплі. В момент, коли два ці значення зрівнюються система автоматичного керування 3 формує імпульс керування, призначений для зменшення (або мо Комп’ютерна верстка Мацело В. 67206 4 дуляції за певним законом) подачі потужності електроенергії від джерела живлення на ЗДУ. Періодичне зменшення подачі потужності електроенергії значно підвищує коефіцієнт корисної дії системи зварювання, а також поліпшує якість заповненого розплавленим металом стику. Це пояснюється тим, що під час падіння крапель до стику металів (в зв'язку з тим, що зменшується подача електроенергії) не формуються (або зменшуються) бризки розплавленого металу, і шов на стику після охолодження не потребує подальшої обробки (шліфування). Також, за рахунок періодичного зменшення подачі електроенергії від джерела живлення, підвищується коефіцієнт корисної дії ЗДУ. Джерела інформації: 1. Stava, Ε. Κ. ,Welding Journal (USA). Vol. 72, no. 1, pp. 25-29. Jan. 1993. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod of automatic control of dosed feed of electric energy at arc welding metals
Автори англійськоюSpivak Viktor Mykhailovych, Vaits Dmytro Volodymyrovych, Bortsov Serhii Volodymyrovych
Назва патенту російськоюСпособ автоматического управления дозированной подачей электроэнергии при дуговой сварке металлов
Автори російськоюСпивак Виктор Михайлович, Вайц Дмитрий Владимирович, Борцов Сергей Владимирович
МПК / Мітки
МПК: B23K 9/00
Мітки: спосіб, дозованої, автоматичного, подачі, керування, дугового, зварювання, металів, електроенергії
Код посилання
<a href="https://ua.patents.su/2-67206-sposib-avtomatichnogo-keruvannya-dozovano-podachi-elektroenergi-pid-chas-dugovogo-zvaryuvannya-metaliv.html" target="_blank" rel="follow" title="База патентів України">Спосіб автоматичного керування дозованої подачі електроенергії під час дугового зварювання металів</a>
