Спосіб керування процесом горіння пиловугільного котла

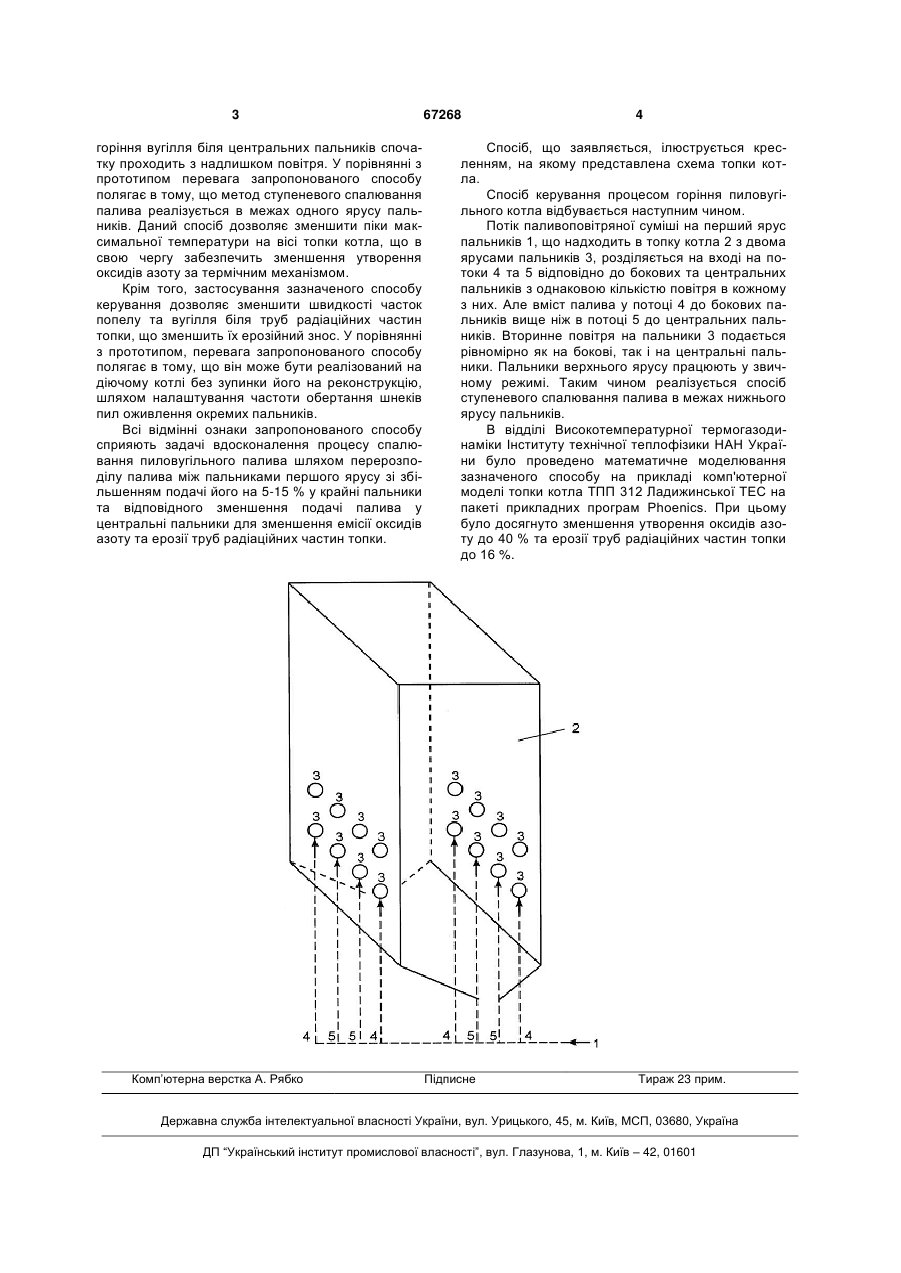

Спосіб керування процесом горіння пиловугільного котла, згідно з яким, паливо перерозподіляють між пальниками в двоярусній топці, який відрізняється тим, що паливо перерозподіляють тільки між пальниками першого ярусу, при цьому більше палива подають в крайні пальники на 515% та відповідно менше у центральні. (19) (21) u201109051 (22) 19.07.2011 (24) 10.02.2012 (46) 10.02.2012, Бюл.№ 3, 2012 р. (72) ХАЛАТОВ АРТЕМ АРТЕМОВИЧ, КОБЗАР СЕРГІЙ ГРИГОРОВИЧ, НОВОХАЦЬКА ІРИНА ВОЛОДИМИРІВНА (73) ІНСТИТУТ ТЕХНІЧНОЇ ТЕПЛОФІЗИКИ НАЦІОНАЛЬНОЇ АКАДЕМІЇ НАУК УКРАЇНИ 3 горіння вугілля біля центральних пальників спочатку проходить з надлишком повітря. У порівнянні з прототипом перевага запропонованого способу полягає в тому, що метод ступеневого спалювання палива реалізується в межах одного ярусу пальників. Даний спосіб дозволяє зменшити піки максимальної температури на вісі топки котла, що в свою чергу забезпечить зменшення утворення оксидів азоту за термічним механізмом. Крім того, застосування зазначеного способу керування дозволяє зменшити швидкості часток попелу та вугілля біля труб радіаційних частин топки, що зменшить їх ерозійний знос. У порівнянні з прототипом, перевага запропонованого способу полягає в тому, що він може бути реалізований на діючому котлі без зупинки його на реконструкцію, шляхом налаштування частоти обертання шнеків пил оживлення окремих пальників. Всі відмінні ознаки запропонованого способу сприяють задачі вдосконалення процесу спалювання пиловугільного палива шляхом перерозподілу палива між пальниками першого ярусу зі збільшенням подачі його на 5-15 % у крайні пальники та відповідного зменшення подачі палива у центральні пальники для зменшення емісії оксидів азоту та ерозії труб радіаційних частин топки. Комп’ютерна верстка А. Рябко 67268 4 Спосіб, що заявляється, ілюструється кресленням, на якому представлена схема топки котла. Спосіб керування процесом горіння пиловугільного котла відбувається наступним чином. Потік паливоповітряної суміші на перший ярус пальників 1, що надходить в топку котла 2 з двома ярусами пальників 3, розділяється на вході на потоки 4 та 5 відповідно до бокових та центральних пальників з однаковою кількістю повітря в кожному з них. Але вміст палива у потоці 4 до бокових пальників вище ніж в потоці 5 до центральних пальників. Вторинне повітря на пальники 3 подається рівномірно як на бокові, так і на центральні пальники. Пальники верхнього ярусу працюють у звичному режимі. Таким чином реалізується спосіб ступеневого спалювання палива в межах нижнього ярусу пальників. В відділі Високотемпературної термогазодинаміки Інституту технічної теплофізики НАН України було проведено математичне моделювання зазначеного способу на прикладі комп'ютерної моделі топки котла ТПП 312 Ладижинської ТЕС на пакеті прикладних програм Phoenics. При цьому було досягнуто зменшення утворення оксидів азоту до 40 % та ерозії труб радіаційних частин топки до 16 %. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
