Радіальний вентилятор
Номер патенту: 67270
Опубліковано: 10.02.2012
Автори: Гудз Роман Андрійович, Жуковський Стефан Семенович, Гулай Богдан Іванович
Формула / Реферат
Радіальний вентилятор, що містить тискову камеру з вхідним патрубком, з'єднану з корпусом, виконаним завиткоподібної форми з вхідним отвором і вихідним патрубком, всередині якого розміщена турбіна, який відрізняється тим, що тискова камера виконана завиткоподібною та профільовано-опуклою, при цьому площини отворів вхідного і вихідного патрубків розміщені або в одній горизонтальній площині, а їх осі паралельні, або в паралельних вертикальних площинах з центрами отворів патрубків на одній осі.
Текст

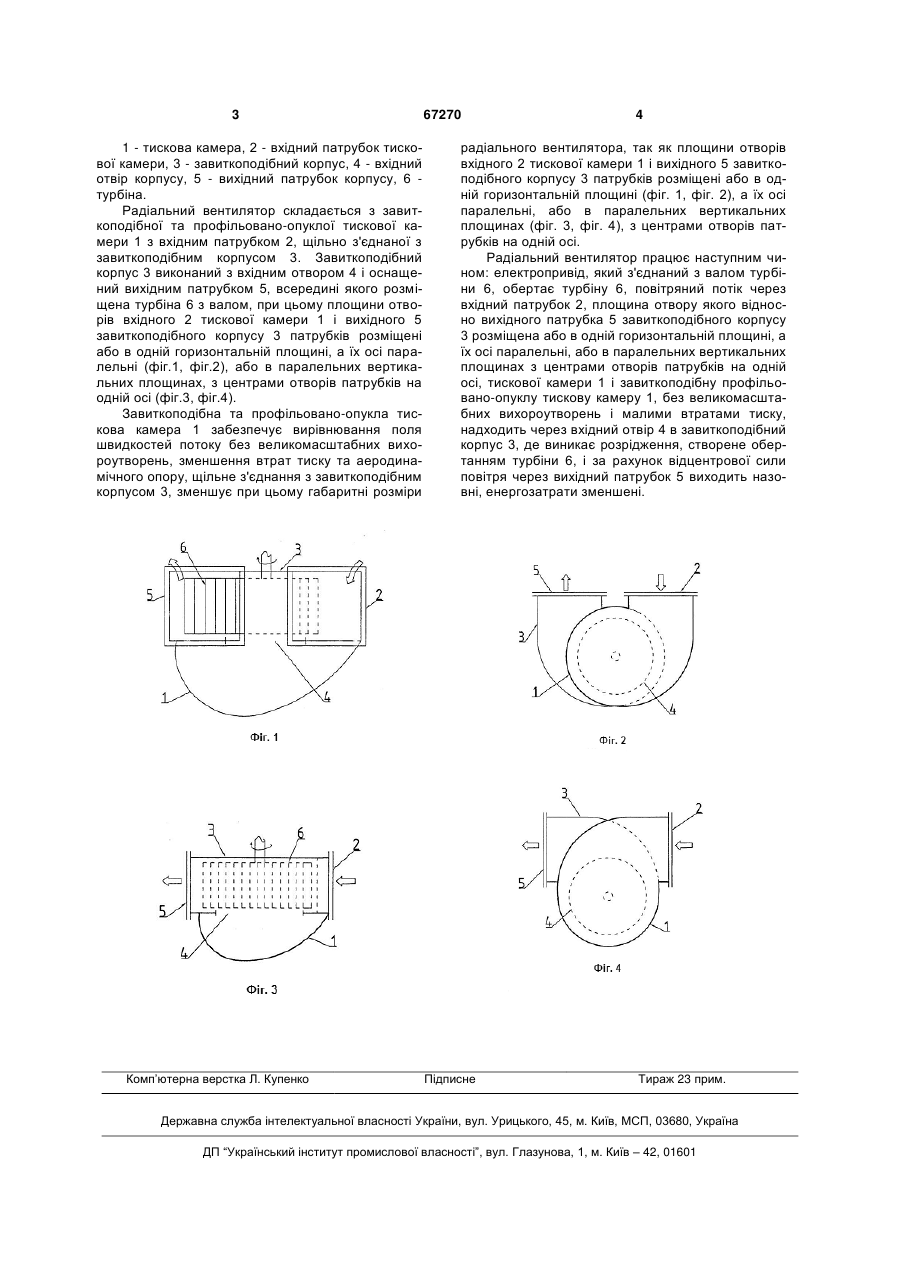

Радіальний вентилятор, що містить тискову камеру з вхідним патрубком, з'єднану з корпусом, 3 1 - тискова камера, 2 - вхідний патрубок тискової камери, 3 - завиткоподібний корпус, 4 - вхідний отвір корпусу, 5 - вихідний патрубок корпусу, 6 турбіна. Радіальний вентилятор складається з завиткоподібної та профільовано-опуклої тискової камери 1 з вхідним патрубком 2, щільно з'єднаної з завиткоподібним корпусом 3. Завиткоподібний корпус 3 виконаний з вхідним отвором 4 і оснащений вихідним патрубком 5, всередині якого розміщена турбіна 6 з валом, при цьому площини отворів вхідного 2 тискової камери 1 і вихідного 5 завиткоподібного корпусу 3 патрубків розміщені або в одній горизонтальній площині, а їх осі паралельні (фіг.1, фіг.2), або в паралельних вертикальних площинах, з центрами отворів патрубків на одній осі (фіг.3, фіг.4). Завиткоподібна та профільовано-опукла тискова камера 1 забезпечує вирівнювання поля швидкостей потоку без великомасштабних вихороутворень, зменшення втрат тиску та аеродинамічного опору, щільне з'єднання з завиткоподібним корпусом 3, зменшує при цьому габаритні розміри Комп’ютерна верстка Л. Купенко 67270 4 радіального вентилятора, так як площини отворів вхідного 2 тискової камери 1 і вихідного 5 завиткоподібного корпусу 3 патрубків розміщені або в одній горизонтальній площині (фіг. 1, фіг. 2), а їх осі паралельні, або в паралельних вертикальних площинах (фіг. 3, фіг. 4), з центрами отворів патрубків на одній осі. Радіальний вентилятор працює наступним чином: електропривід, який з'єднаний з валом турбіни 6, обертає турбіну 6, повітряний потік через вхідний патрубок 2, площина отвору якого відносно вихідного патрубка 5 завиткоподібного корпусу 3 розміщена або в одній горизонтальній площині, а їх осі паралельні, або в паралельних вертикальних площинах з центрами отворів патрубків на одній осі, тискової камери 1 і завиткоподібну профільовано-опуклу тискову камеру 1, без великомасштабних вихороутворень і малими втратами тиску, надходить через вхідний отвір 4 в завиткоподібний корпус 3, де виникає розрідження, створене обертанням турбіни 6, і за рахунок відцентрової сили повітря через вихідний патрубок 5 виходить назовні, енергозатрати зменшені. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
