Електрофільтр

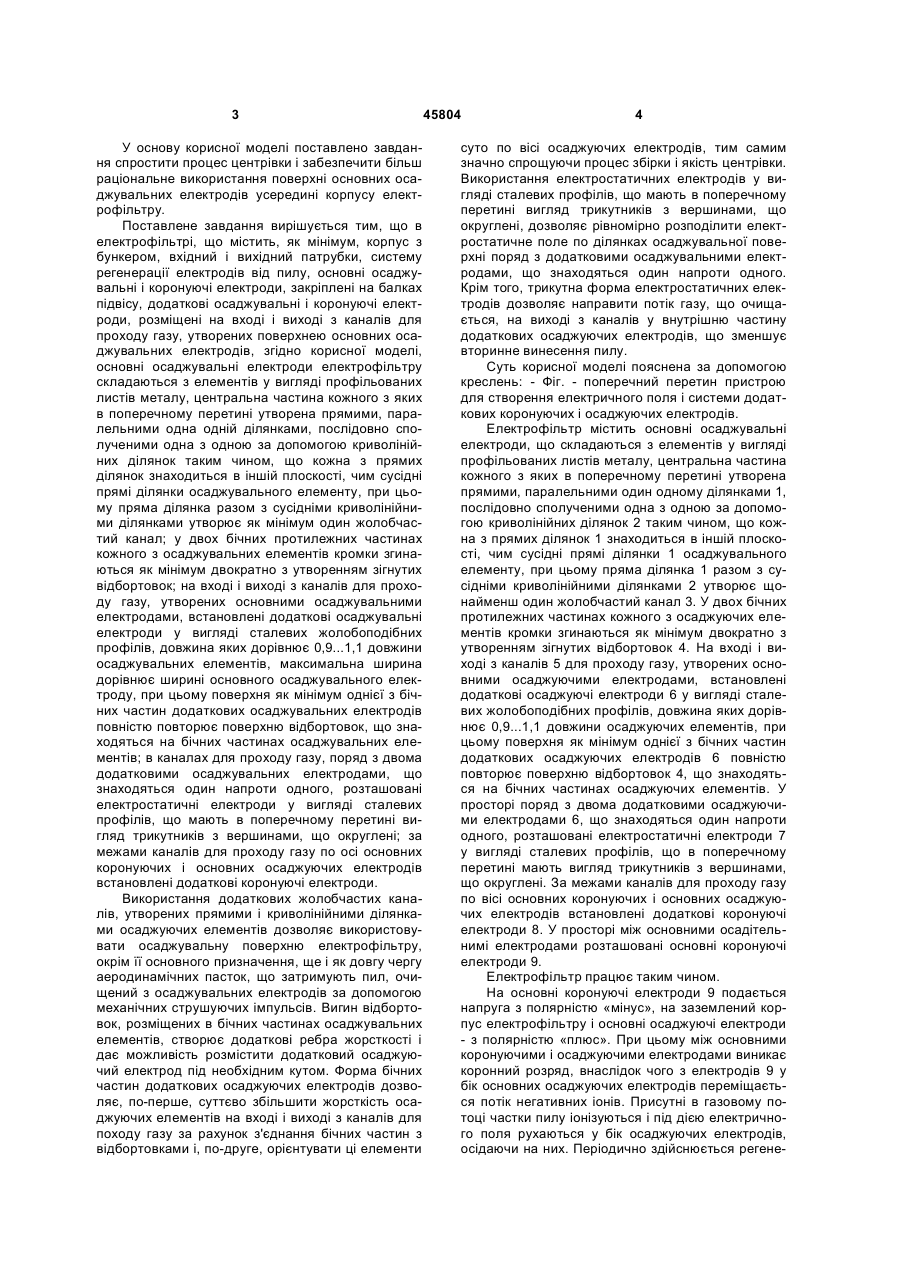

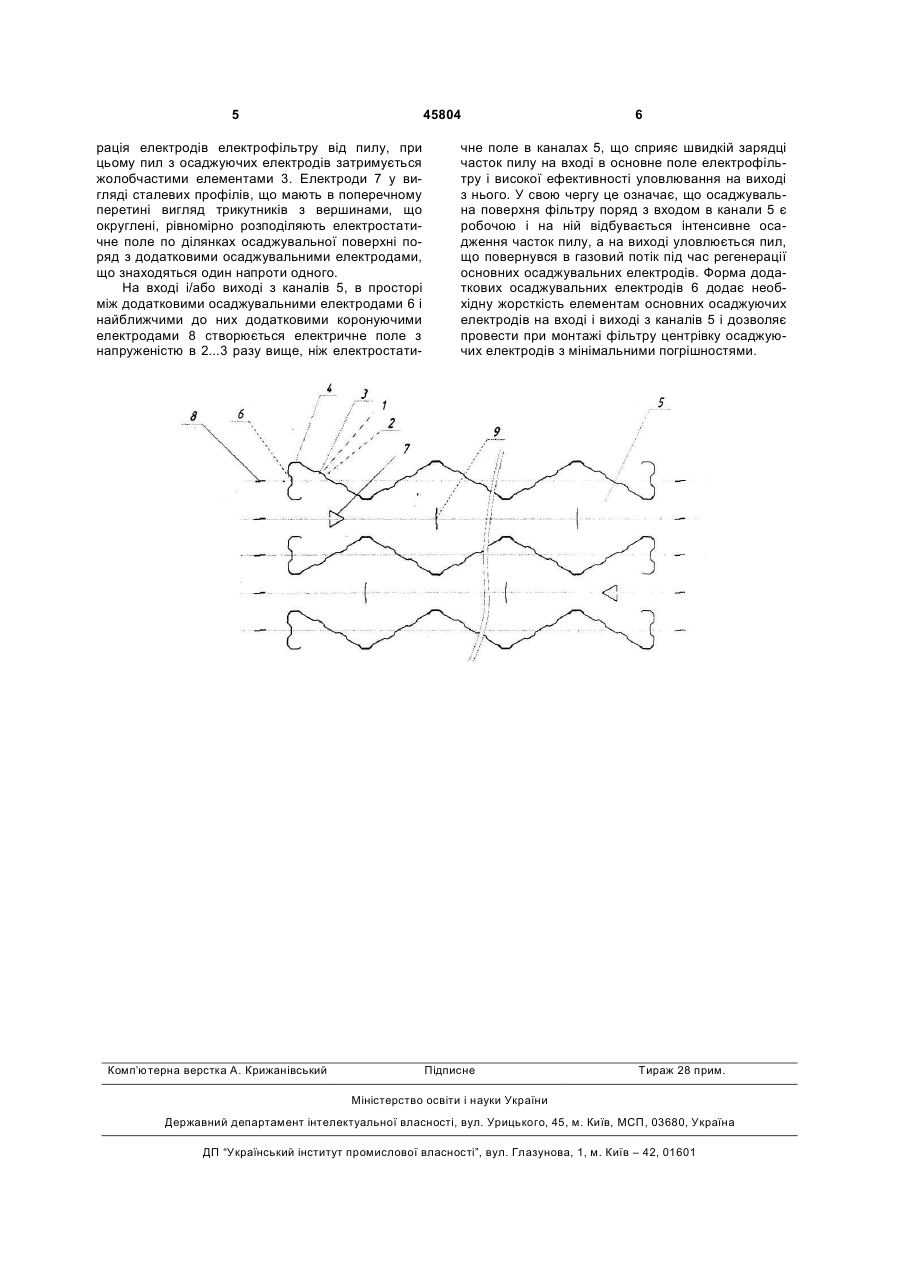

1. Електрофільтр, що містить, як мінімум, корпус з бункером, вхідний і вихідний патрубки, систему регенерації електродів від пилу, основні осаджувальні і коронуючі електроди, закріплені на балках підвісу, додаткові осаджувальні і коронуючі електроди, розміщені на вході і виході з каналів для проходу газу, утворених поверхнею основних осаджувальних електродів, який відрізняється тим, що основні осаджувальні електроди електрофільтра складаються з елементів у вигляді профільованих листів металу, центральна частина кожного з яких в поперечному перерізі утворена прямими, паралельними одна одній ділянками, послідовно сполученими одна з одною за допомогою криволінійних ділянок таким чином, що кожна з прямих ділянок знаходиться в іншій плоскості, ніж сусідні прямі ділянки осаджувального елемента, при цьому пряма ділянка разом з сусідніми U 2 (19) 1 3 У основу корисної моделі поставлено завдання спростити процес центрівки і забезпечити більш раціональне використання поверхні основних осаджувальних електродів усередині корпусу електрофільтру. Поставлене завдання вирішується тим, що в електрофільтрі, що містить, як мінімум, корпус з бункером, вхідний і вихідний патрубки, систему регенерації електродів від пилу, основні осаджувальні і коронуючі електроди, закріплені на балках підвісу, додаткові осаджувальні і коронуючі електроди, розміщені на вході і виході з каналів для проходу газу, утворених поверхнею основних осаджувальних електродів, згідно корисної моделі, основні осаджувальні електроди електрофільтру складаються з елементів у вигляді профільованих листів металу, центральна частина кожного з яких в поперечному перетині утворена прямими, паралельними одна одній ділянками, послідовно сполученими одна з одною за допомогою криволінійних ділянок таким чином, що кожна з прямих ділянок знаходиться в іншій плоскості, чим сусідні прямі ділянки осаджувального елементу, при цьому пряма ділянка разом з сусідніми криволінійними ділянками утворює як мінімум один жолобчастий канал; у двох бічних протилежних частинах кожного з осаджувальних елементів кромки згинаються як мінімум двократно з утворенням зігнутих відбортовок; на вході і виході з каналів для проходу газу, утворених основними осаджувальними електродами, встановлені додаткові осаджувальні електроди у вигляді сталевих жолобоподібних профілів, довжина яких дорівнює 0,9...1,1 довжини осаджувальних елементів, максимальна ширина дорівнює ширині основного осаджувального електроду, при цьому поверхня як мінімум однієї з бічних частин додаткових осаджувальних електродів повністю повторює поверхню відбортовок, що знаходяться на бічних частинах осаджувальних елементів; в каналах для проходу газу, поряд з двома додатковими осаджувальних електродами, що знаходяться один напроти одного, розташовані електростатичні електроди у вигляді сталевих профілів, що мають в поперечному перетині вигляд трикутників з вершинами, що округлені; за межами каналів для проходу газу по осі основних коронуючих і основних осаджуючих електродів встановлені додаткові коронуючі електроди. Використання додаткових жолобчастих каналів, утворених прямими і криволінійними ділянками осаджуючих елементів дозволяє використовувати осаджувальну поверхню електрофільтру, окрім її основного призначення, ще і як довгу чергу аеродинамічних пасток, що затримують пил, очищений з осаджувальних електродів за допомогою механічних струшуючих імпульсів. Вигин відбортовок, розміщених в бічних частинах осаджувальних елементів, створює додаткові ребра жорсткості і дає можливість розмістити додатковий осаджуючий електрод під необхідним кутом. Форма бічних частин додаткових осаджуючих електродів дозволяє, по-перше, суттєво збільшити жорсткість осаджуючих елементів на вході і виході з каналів для походу газу за рахунок з'єднання бічних частин з відбортовками і, по-друге, орієнтувати ці елементи 45804 4 суто по вісі осаджуючих електродів, тим самим значно спрощуючи процес збірки і якість центрівки. Використання електростатичних електродів у вигляді сталевих профілів, що мають в поперечному перетині вигляд трикутників з вершинами, що округлені, дозволяє рівномірно розподілити електростатичне поле по ділянках осаджувальної поверхні поряд з додатковими осаджувальними електродами, що знаходяться один напроти одного. Крім того, трикутна форма електростатичних електродів дозволяє направити потік газу, що очищається, на виході з каналів у внутрішню частину додаткових осаджуючих електродів, що зменшує вторинне винесення пилу. Суть корисної моделі пояснена за допомогою креслень: - Фіг. - поперечний перетин пристрою для створення електричного поля і системи додаткових коронуючих і осаджуючих електродів. Електрофільтр містить основні осаджувальні електроди, що складаються з елементів у вигляді профільованих листів металу, центральна частина кожного з яких в поперечному перетині утворена прямими, паралельними один одному ділянками 1, послідовно сполученими одна з одною за допомогою криволінійних ділянок 2 таким чином, що кожна з прямих ділянок 1 знаходиться в іншій плоскості, чим сусідні прямі ділянки 1 осаджувального елементу, при цьому пряма ділянка 1 разом з сусідніми криволінійними ділянками 2 утворює щонайменш один жолобчастий канал 3. У двох бічних протилежних частинах кожного з осаджуючих елементів кромки згинаються як мінімум двократно з утворенням зігнутих відбортовок 4. На вході і виході з каналів 5 для проходу газу, утворених основними осаджуючими електродами, встановлені додаткові осаджуючі електроди 6 у вигляді сталевих жолобоподібних профілів, довжина яких дорівнює 0,9...1,1 довжини осаджуючих елементів, при цьому поверхня як мінімум однієї з бічних частин додаткових осаджуючих електродів 6 повністю повторює поверхню відбортовок 4, що знаходяться на бічних частинах осаджуючих елементів. У просторі поряд з двома додатковими осаджуючими електродами 6, що знаходяться один напроти одного, розташовані електростатичні електроди 7 у вигляді сталевих профілів, що в поперечному перетині мають вигляд трикутників з вершинами, що округлені. За межами каналів для проходу газу по вісі основних коронуючих і основних осаджуючих електродів встановлені додаткові коронуючі електроди 8. У просторі між основними осадітельнимі електродами розташовані основні коронуючі електроди 9. Електрофільтр працює таким чином. На основні коронуючі електроди 9 подається напруга з полярністю «мінус», на заземлений корпус електрофільтру і основні осаджуючі електроди - з полярністю «плюс». При цьому між основними коронуючими і осаджуючими електродами виникає коронний розряд, внаслідок чого з електродів 9 у бік основних осаджуючих електродів переміщається потік негативних іонів. Присутні в газовому потоці частки пилу іонізуються і під дією електричного поля рухаються у бік осаджуючих електродів, осідаючи на них. Періодично здійснюється регене 5 45804 рація електродів електрофільтру від пилу, при цьому пил з осаджуючих електродів затримується жолобчастими елементами 3. Електроди 7 у вигляді сталевих профілів, що мають в поперечному перетині вигляд трикутників з вершинами, що округлені, рівномірно розподіляють електростатичне поле по ділянках осаджувальної поверхні поряд з додатковими осаджувальними електродами, що знаходяться один напроти одного. На вході і/або виході з каналів 5, в просторі між додатковими осаджувальними електродами 6 і найближчими до них додатковими коронуючими електродами 8 створюється електричне поле з напруженістю в 2...3 разу вище, ніж електростати Комп’ютерна верстка А. Крижанівський 6 чне поле в каналах 5, що сприяє швидкій зарядці часток пилу на вході в основне поле електрофільтру і високої ефективності уловлювання на виході з нього. У свою чергу це означає, що осаджувальна поверхня фільтру поряд з входом в канали 5 є робочою і на ній відбувається інтенсивне осадження часток пилу, а на виході уловлюється пил, що повернувся в газовий потік під час регенерації основних осаджувальних електродів. Форма додаткових осаджувальних електродів 6 додає необхідну жорсткість елементам основних осаджуючих електродів на вході і виході з каналів 5 і дозволяє провести при монтажі фільтру центрівку осаджуючих електродів з мінімальними погрішностями. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
