Гідрозбудник зубців ковша екскаватора

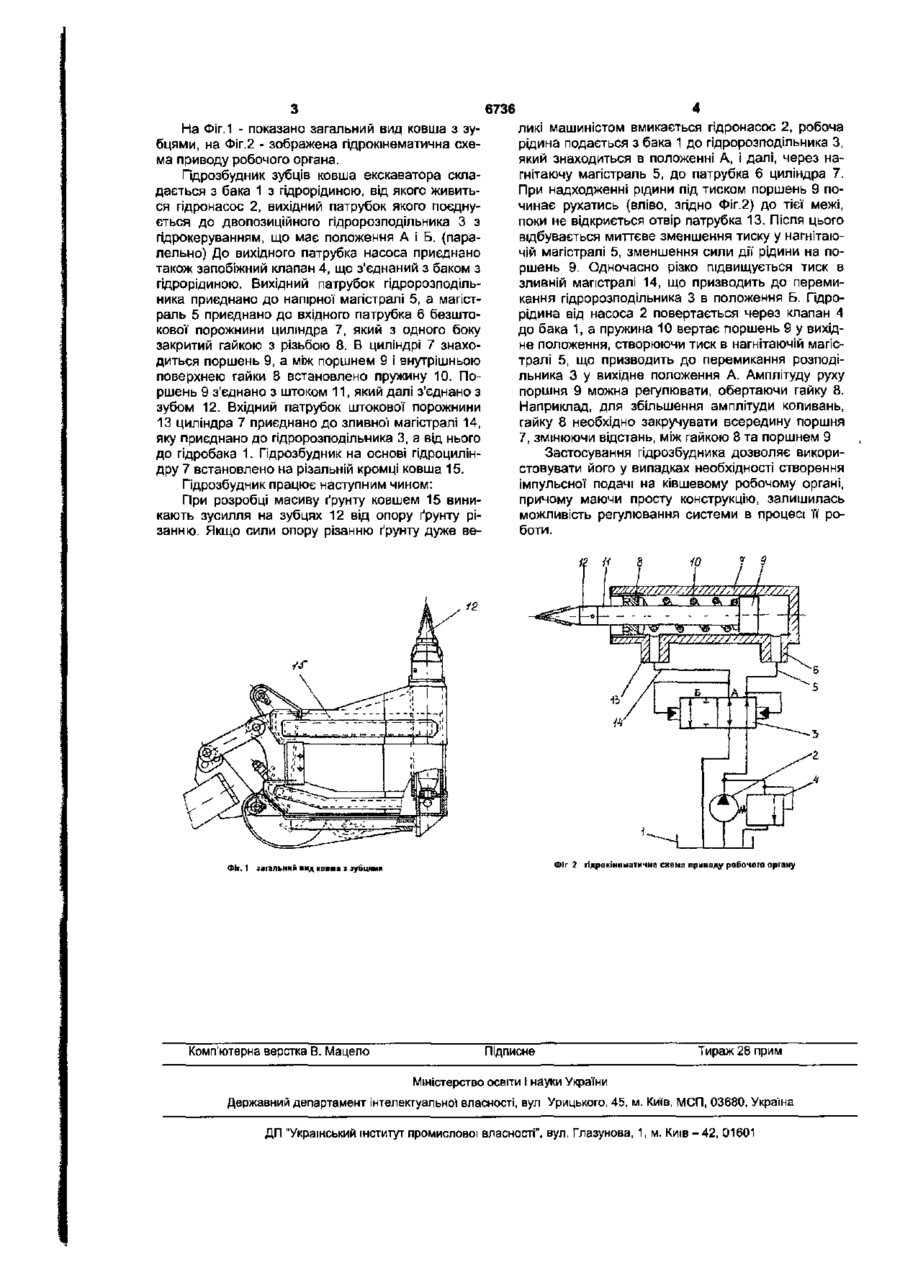

Гідрозбудник зубців ковша екскаватора, що включає в себе корпус з поршневим механізмом, встановленим на виконавчому робочому органі і керованим розподільником, який відрізняється тим, що гідроциліндр односторонньої дії закритий з робочого боку гайкою, завдяки чому має можливість зміни амплітуди руху поршня, причому в штоковій порожнині між гайкою та поршнем встановлено пружину, робочі канали гідроциліндра паралельно зв'язані з елементами керування розподільника Корисна модель відноситься до землерийних машин при роботі їх робочих органів в статичних та динамічних режимах. При розробці землерийними машинами в щільних породах ґрунтів часто потрібно надавати робочому органу імпульсний сигнал для утворення ним хвиль деформацій ґрунту, що здійснює позитивний ефект при руйнуванні масиву. Застосування таких методів обмежується головним чином внаслідок складної і громіздкої конструкції пульсаторів та передачі вібрації внаслідок імпульсу сили через механічні зв'язки на машиніста. До того ж існуючі конструкції силових імпульсних приводів не дозволяють отримати потрібної частоти робочого органу, або забезпечують тільки вібраційний режим. Відомий патент 9803312 А1 кл.6 B25D9/14 1999 року "Генератор вібрацій", в якому запропоновано отримання періодичних імпульсів вихідної ланки завдяки подвійній подачі робочої рідини на робочий орган, що утворює накладання імпульсних частот рідин з утворенням вібрації. Подача рідини здійснюється двома гідронасосами і регулюється трьома розподільниками, два з яких регулюють подачу рідини від насосів, а третій направляє її в залежності від напряму руху вихідної ланки. Недолік такого рішення полягає в тому, що робоча рідина виконує керуючий вплив на робочий орган через механічну передачу, що зменшує величину керуючого сигналу і не дозволяє досить точно керувати системою, а також те, що варіати вна подача створюється декількома рідинними потоками, що ускладнює конструкцію самої системи. Найбільш доцільне рішення задачі утворення коливань робочого органу запропоновано у патенті 685301 А1 кл.6 B25D9/14 1998 року Тидроударный инструмент с плавным регулированием частоты и силы ударов", що представляє собою розміщені в корпусі поршневий механізм, який встановлюється на виконавчий робочий орган і керується розподільником, Недоліком даного рішення є неможливість регулювання параметрами робочого органу в процесі його роботи та налагодження до відповідних ґрунтових характеристик. Задача корисної моделі - зменшення енергоємності розробки ґрунту під час роботи землерийної машини. Гідрозбудник, що заявляється, має в собі суттєві зміни, так як його основні ознаки не співпадають з признаками відомих вже рішень. А саме гідрозбудник має спеціальну конструкцію, що дозволяє здійснювати пульсуючу подачу рідини, завдяки чому ківшевий робочий орган утворює Імпульсну подачу в масиві. Причому завдяки простоті конструкції' уникнуто можливих проблем складності керування вихідними елементами, але залишилась можливість регулювання системи. Даний гідрозбудник може використовуватись у тих випадках, коли необхідно виконувати розробку ґрунту ковшем екскаватора в різних робочих середовищах, а саме щільних або міцних. (О со 6736 На Фіг.1 - показано загальний вид ковша з зубцями, на Фіг.2 - зображена гідрокінематична схема приводу робочого органа. Гідрозбудник зубців ковша екскаватора складається з бака 1 з гідрорідиною, від якого живиться гідронасос 2, вихідний патрубок якого поєднується до двопозиційного гідророзподільника 3 з гідрокеруванням, що має положення А і Б. (паралельно) До вихідного патрубка насоса приєднано також запобіжний клапан 4, що з'єднаний з баком з гідрорідиною. Вихідний патрубок гідророзподільника приєднано до напірної магістралі 5, а магістраль 5 приєднано до вхідного патрубка 6 безштокової порожнини циліндра 7, який з одного боку закритий гайкою з різьбою 8. В циліндрі 7 знаходиться поршень 9, а між поршнем 9 і внутрішньою поверхнею гайки 8 встановлено пружину 10. Поршень 9 з'єднано з штоком 11, який далі з'єднано з зубом 12. Вхідний патрубок штокової порожнини 13 циліндра 7 приєднано до зливної магістралі 14, яку приєднано до гідророзподільника 3, а від нього до гідробака 1. Гідрозбудник на основі гідроциліндру 7 встановлено на різальній кромці ковша 15. Гідрозбудник працює наступним чином: При розробці масиву ґрунту ковшем 15 виникають зусилля на зубцях 12 від опору ґрунту різанню. Якщо сили опору різанню ґрунту дуже ве 4 ликі машиністом вмикається гідронасос 2, робоча рідина подається з бака 1 до гідророзподільника З, який знаходиться в положенні А, і далі, через нагнітаючу магістраль 5, до патрубка 6 циліндра 7. При надходженні рідини під тиском поршень 9 починає рухатись (вліво, згідно Фіг.2) до тієї межі, поки не відкриється отвір патрубка 13. Після цього відбувається миттєве зменшення тиску у нагнітаючій магістралі 5, зменшення сили дії рідини на поршень 9. Одночасно різко підвищується тиск в зливній магістралі 14, що призводить до перемикання гідророзподільника 3 в положення Б. Гідрорідина від насоса 2 повертається через клапан 4 до бака 1, а пружина 10 вертає поршень 9 у вихідне положення, створюючи тиск в нагнітаючій магістралі 5, що призводить до перемикання розподільника 3 у вихідне положення А. Амплітуду руху поршня 9 можна регулювати, обертаючи гайку 8. Наприклад, для збільшення амплітуди коливань, гайку 8 необхідно закручувати всередину поршня 7, змінюючи відстань, між гайкою 8 та поршнем 9 Застосування гідрозбудника дозволяє використовувати його у випадках необхідності створення імпульсної подачі на ківшевому робочому органі, причому маючи просту конструкцію, залишилась можливість регулювання системи в процесі її роботи. 12 И Фіг 2 гідр о кінематична схема приваду робочою органу Фіг. 1 загальний вид ко в на і зубцями Комп'ютерна верстка В. Мацело Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуально'і власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
