Зуб ковша землерийної машини
Номер патенту: 23292
Опубліковано: 19.05.1998
Формула / Реферат

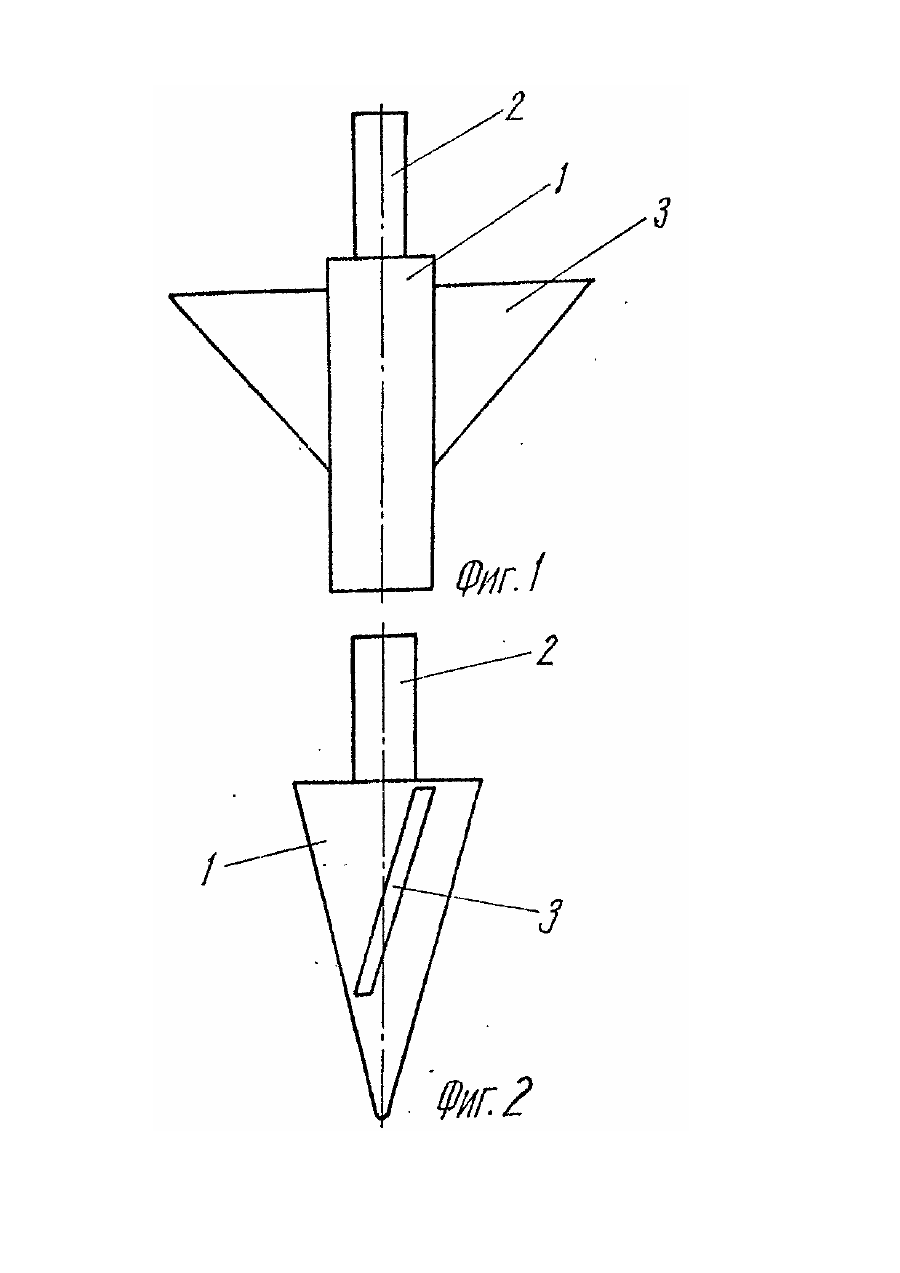

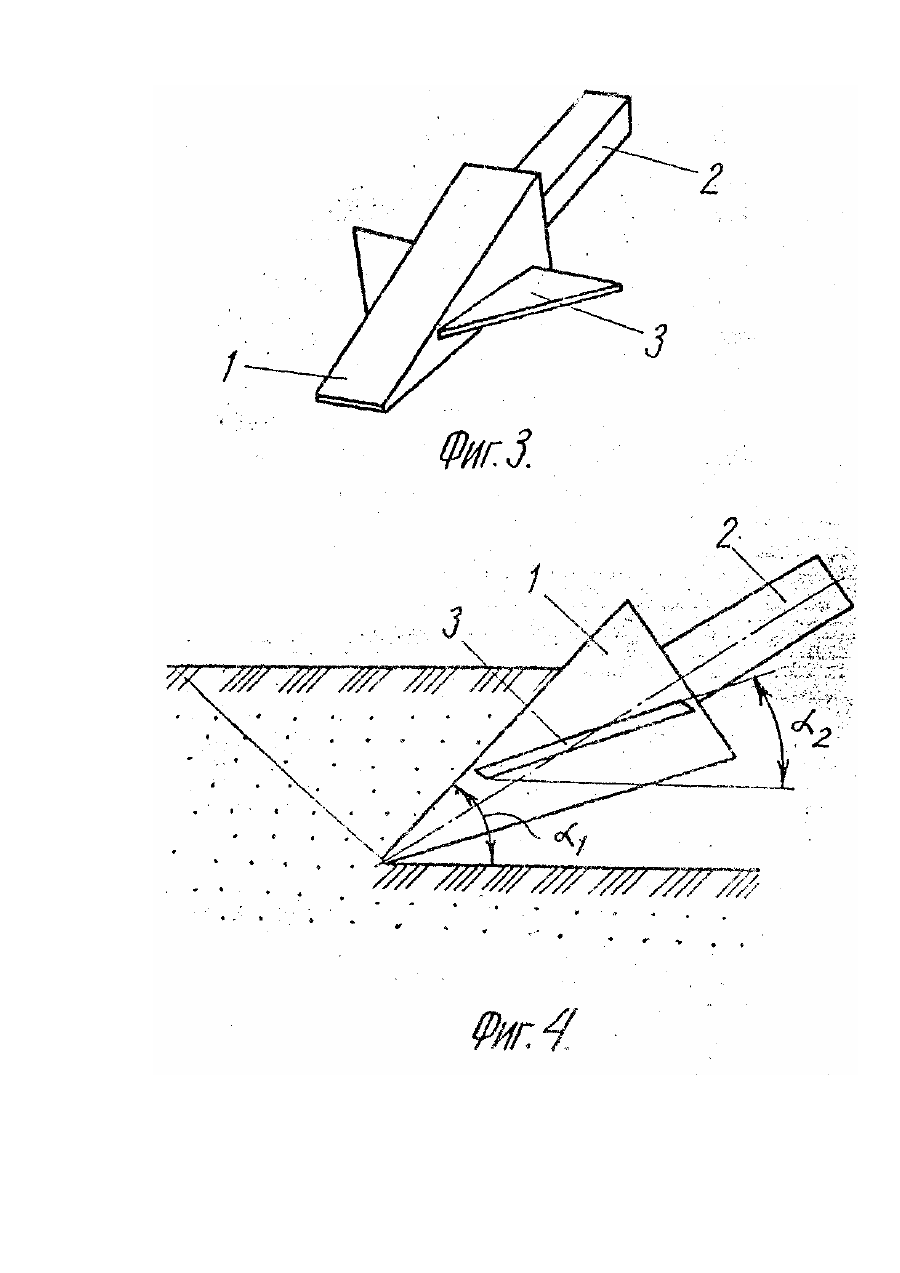

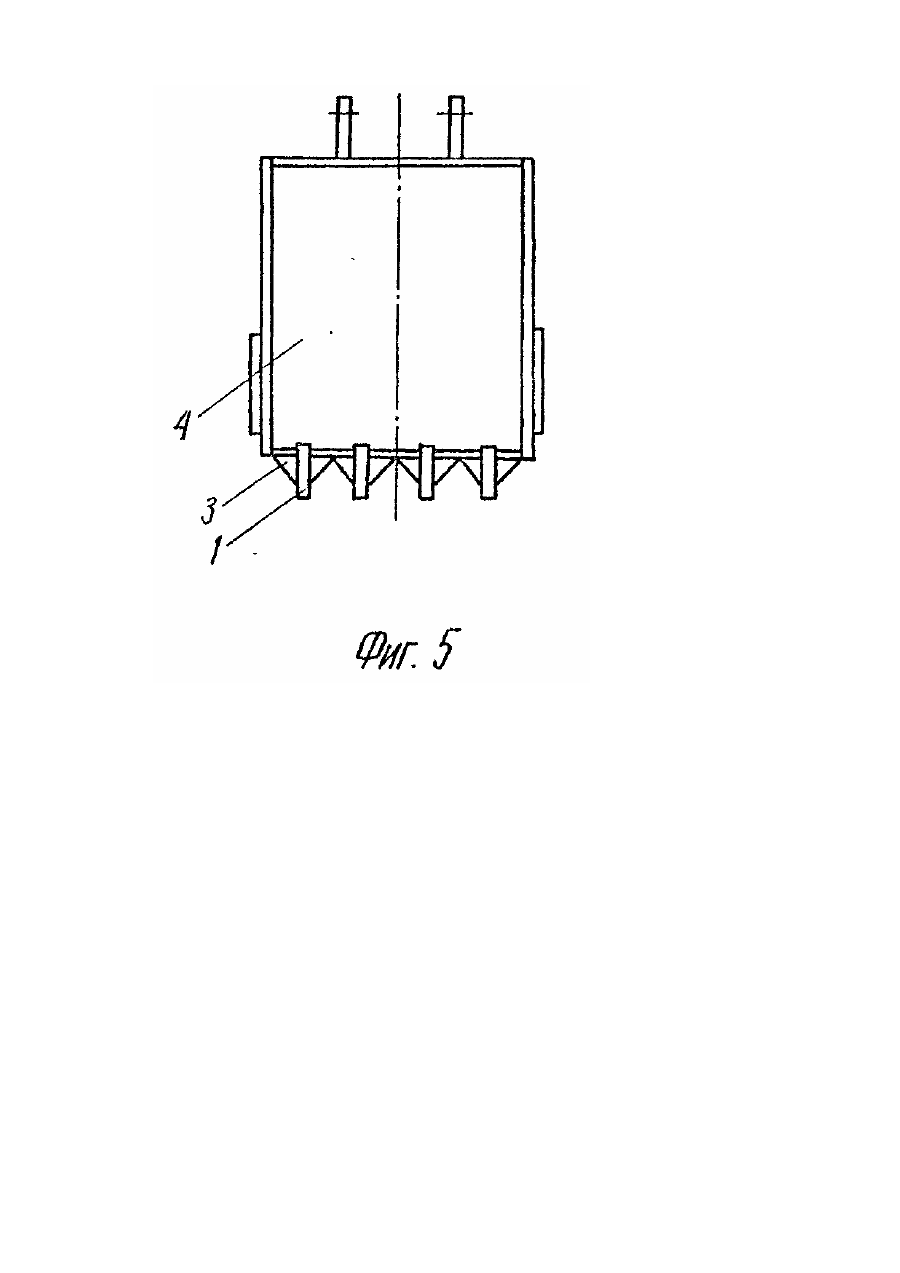

Зуб ковша землеройной машины, включающий центральную режущую часть и держатель, отличающийся тем, что по бокам центральной режущей части зуба смонтированы расширители, имеющие форму треугольника, причем расширители смонтированы с наклоном в сторону, обеспечивая угол резания меньший, чем центральная режущая часть.
Текст
Изобретение относится к землеройным машинам, а именно, к конструкциям зубьев землеройных машин и направлено на их дальнейшее совершенствование. Известны широко зубья землеройных машин, монтируемые на ковшовые и отвальные рабочие органы [1, 2, 3]. Основной их недостаток состоит в том, что наблюдается просыпание грунта в образованных зонах бокового расширения. Наиболее близким техническим решением является рабочий орган [4], снабженный уширителем для образования дополнительных зон бокового расширения. Однако основной их недостаток состоит в том, что он не позволяет увеличить зоны бокового расширения с последующим направлением грунта внутрь ковшового рабочего органа. Т.е. его установка, например, на ковше экскаватора, скрепера, погрузчика и т.п. просыпание грунта не исключит. В основу изобретения поставлена задача усовершенствования зуба ковша землеройной машины, в котором за счет наличия нового конструктивного элемента, особенностей его выполнения и расположения обеспечивается увеличение зоны бокового расширения грунта и уменьшение его просыпания через эту зону, что значительно повышает процесс разработки грунтов. Поставленная задача решается тем, что зуб ковша землеройной машины, включающий центральную режущую часть и держатель, согласно изобретению, по бокам центральной режущей части смонтированы расширители, выполненные в форме треугольника, причем расширители смонтированы с наклоном в сторону, обеспечивая угол резания меньший, чем центральная режущая часть. На фиг.1 показан зуб ковша землеройной машины, вид спереди; на фиг.2 - то же, вид сбоку; на фиг.3 - зуб ковша землеройной машины, общий вид; на фиг,4 - процесс копания грунта зубом ковша; на фиг.5 землеройный рабочий орган-ковш с зубом заявляемой конструкции, общий вид. Зуб ковша землеройной машины включает центральную режущую часть 1, держатель 2. По бокам центральной режущей части 1 смонтированы расширители 3, имеющие форму треугольника, причем расширители 3 смонтированы с наклоном в сторону, обеспечивая меньший угол резания, чем центральная режущая часть 1 (обеспечивается условие а2
ДивитисяДодаткова інформація
Автори англійськоюKhmara Leonid Andriiovych, Sokolov Ihor Anatoliiovych
Автори російськоюХмара Леонид Андреевич, Соколов Игорь Анатолиевич
МПК / Мітки
МПК: E02F 9/28
Мітки: землерийної, ковша, зуб, машини
Код посилання
<a href="https://ua.patents.su/4-23292-zub-kovsha-zemlerijjno-mashini.html" target="_blank" rel="follow" title="База патентів України">Зуб ковша землерийної машини</a>
