Повітророзподільник
Номер патенту: 67532
Опубліковано: 27.02.2012
Автори: Миронюк Христина Володимирівна, Сухолова Ірина Євгенівна, Юркевич Юрій Степанович, Возняк Орест Тарасович
Формула / Реферат
Повітророзподільник, що містить підвідний вертикальний повітропровід, встановлену в його нижній частині центрально заслінку перекривання, причому вертикальний повітропровід приєднаний до з'єднувального горизонтального повітропроводу в його центральній частині, який відрізняється тим, що додатково містить електродвигун, з'єднаний з блоком автоматики, приєднаний до заслінки перекривання, закріпленої центрально за допомогою стержнів кріплення, у підвідний вертикальний повітропровід встановлено перегородку з можливістю розділу його на перший і другий потоки припливного повітря.
Текст

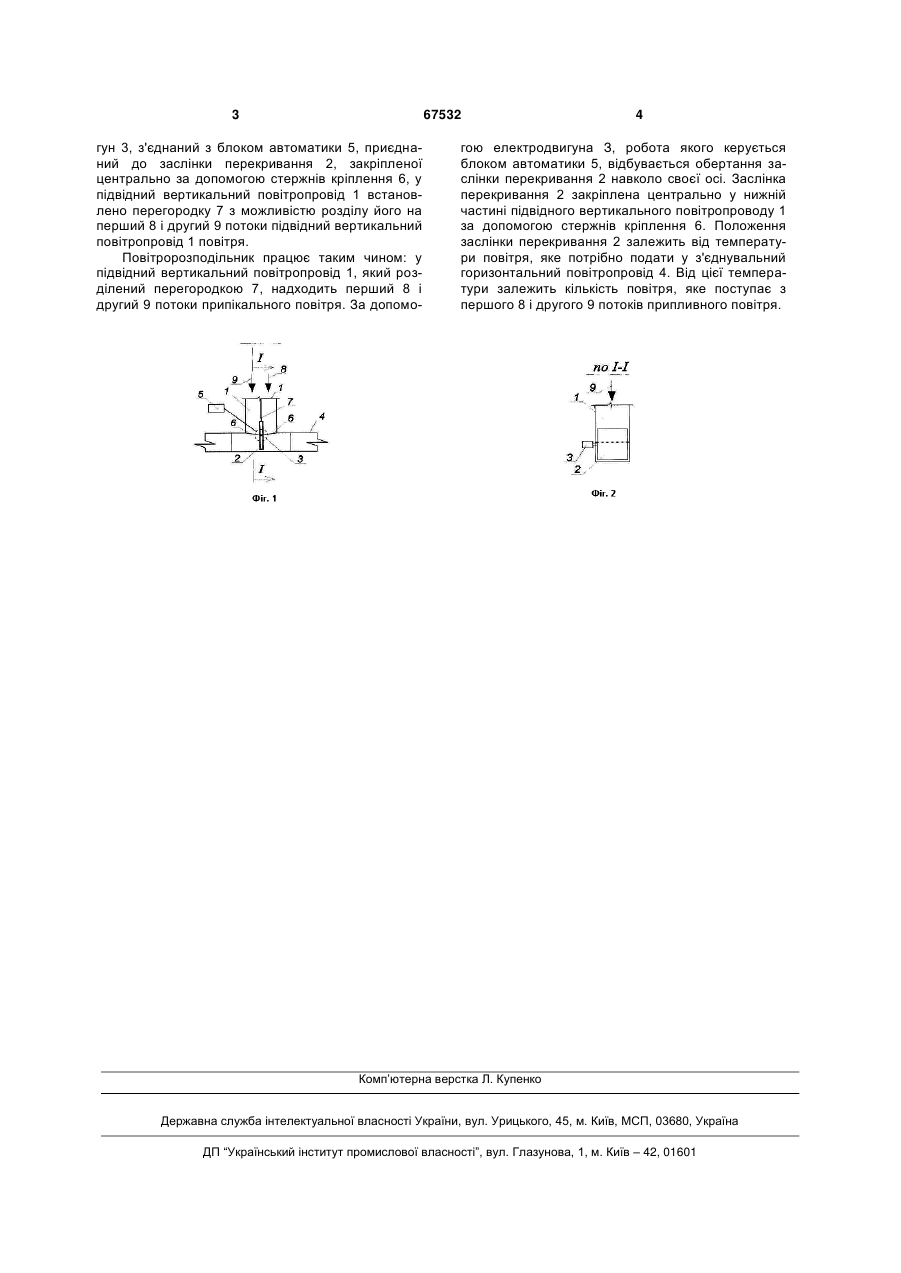

Повітророзподільник, що містить підвідний вертикальний повітропровід, встановлену в його 3 67532 гун 3, з'єднаний з блоком автоматики 5, приєднаний до заслінки перекривання 2, закріпленої центрально за допомогою стержнів кріплення 6, у підвідний вертикальний повітропровід 1 встановлено перегородку 7 з можливістю розділу його на перший 8 і другий 9 потоки підвідний вертикальний повітропровід 1 повітря. Повітророзподільник працює таким чином: у підвідний вертикальний повітропровід 1, який розділений перегородкою 7, надходить перший 8 і другий 9 потоки припікального повітря. За допомо 4 гою електродвигуна З, робота якого керується блоком автоматики 5, відбувається обертання заслінки перекривання 2 навколо своєї осі. Заслінка перекривання 2 закріплена центрально у нижній частині підвідного вертикального повітропроводу 1 за допомогою стержнів кріплення 6. Положення заслінки перекривання 2 залежить від температури повітря, яке потрібно подати у з'єднувальний горизонтальний повітропровід 4. Від цієї температури залежить кількість повітря, яке поступає з першого 8 і другого 9 потоків припливного повітря. Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAir distributor
Автори англійськоюVozniak Orest Tarasovych, Sukholova Iryna Yevheniivna, Myroniuk Khrystyna Volodymyrivna, Yurkevych Yurii Stepanovych
Назва патенту російськоюВоздухораспределитель
Автори російськоюВозняк Орест Тарасович, Сухолова Ирина Евгениевна, Миронюк Кристина Владимировна, Юркевич Юрий Степанович
МПК / Мітки
МПК: F24F 13/06
Мітки: повітророзподільник
