Пристрій для приготування страв за межами приміщень “смачна подорож”

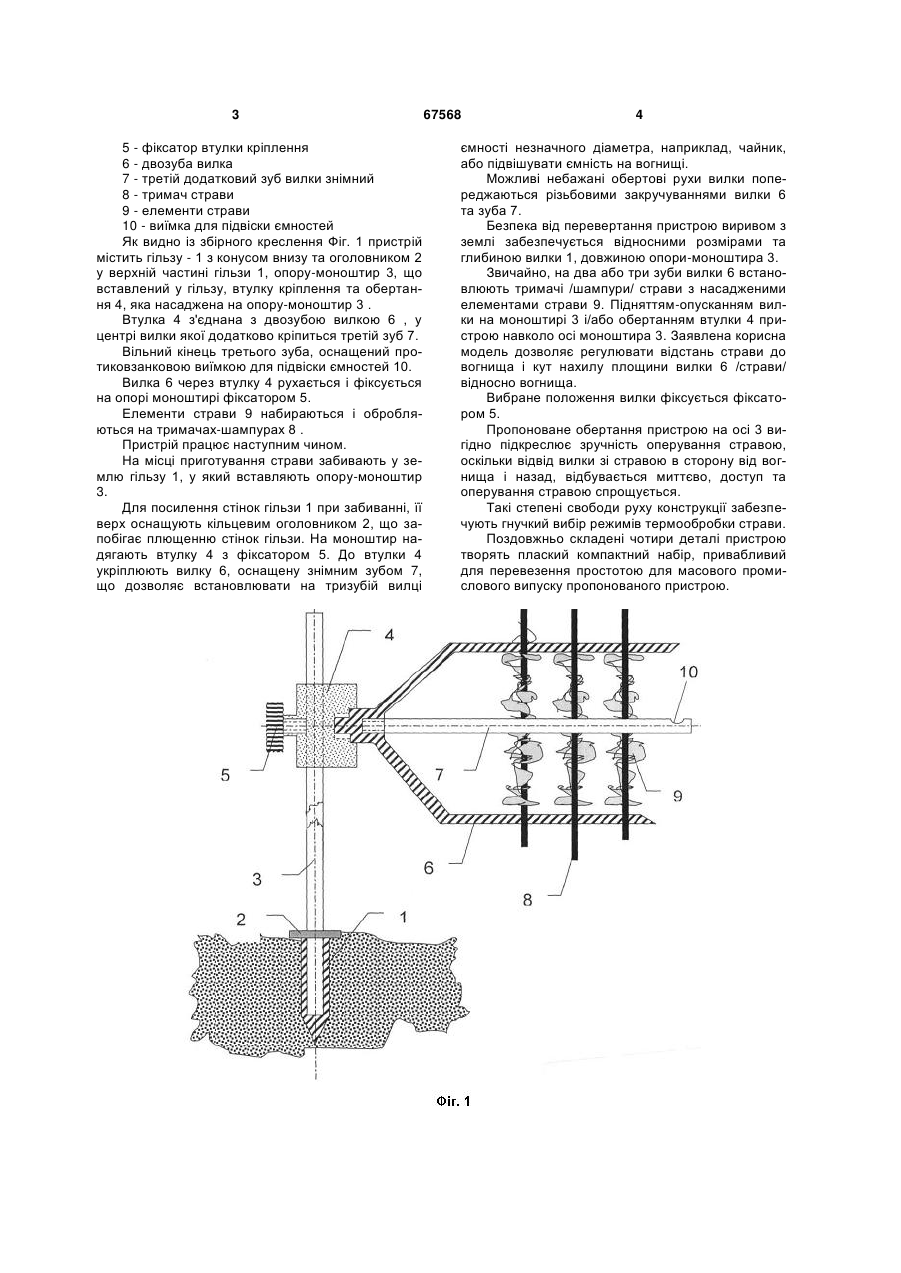

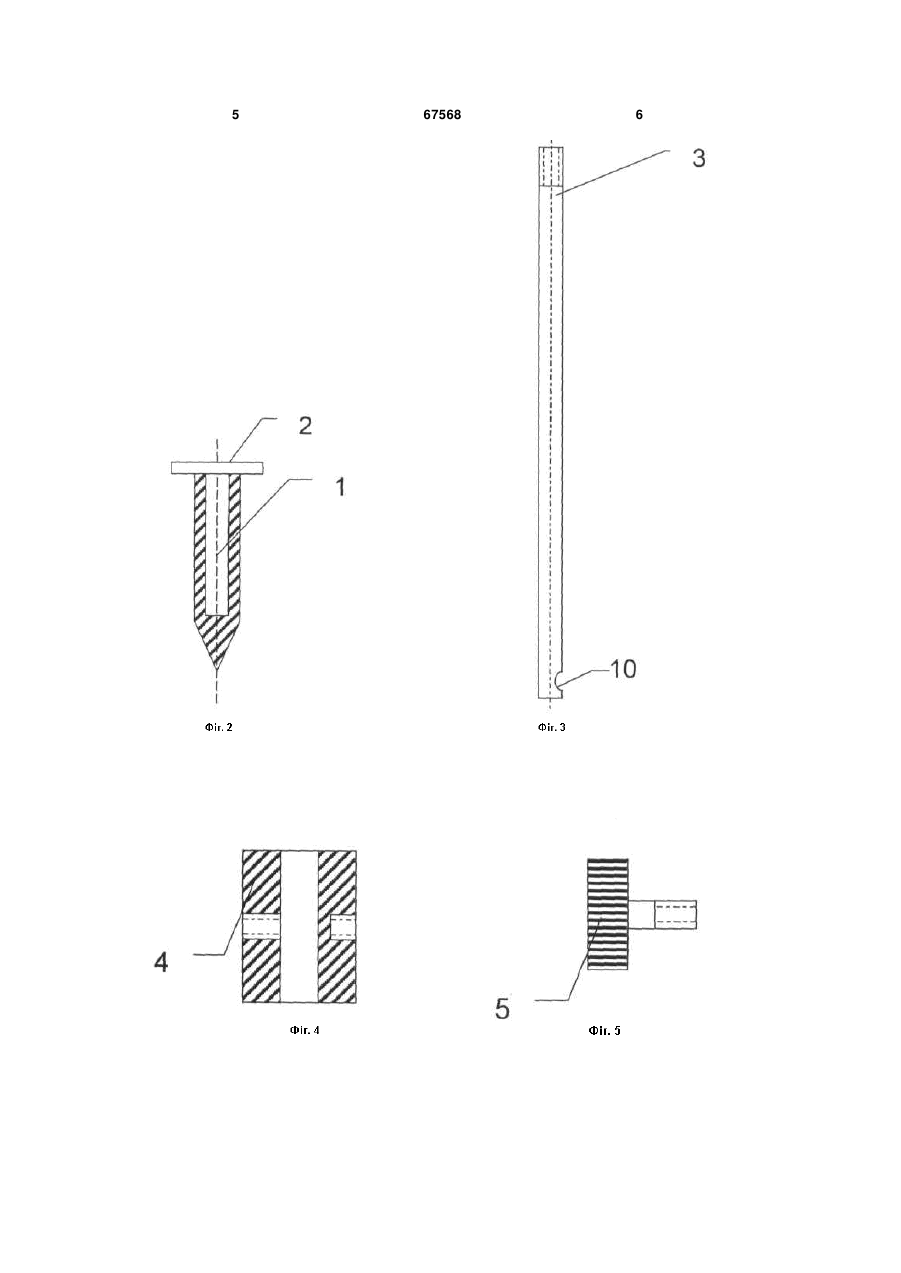

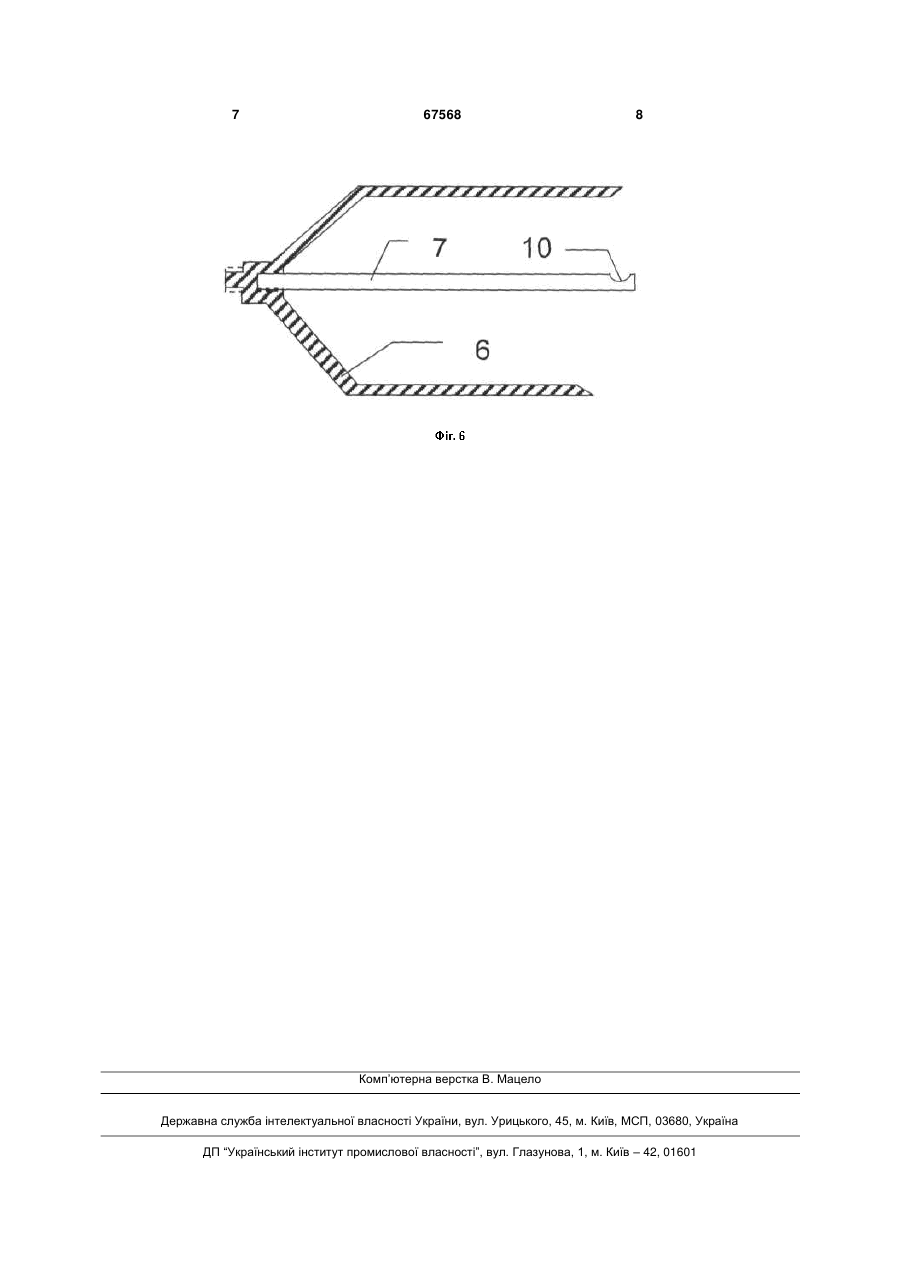

1. Пристрій для приготування страв за межами приміщень, що містить опору та укріплений на ньому горизонтально орієнтований пристрій для утримання страви над вогнем, який відрізняється тим, що горизонтально орієнтований пристрій для утримання страви над вогнем, виконаний у формі двозубої вилки, що додатково оснащена третім знімним зубом, при цьому вилка виконана рухомою і оснащена втулкою кріплення та обертання вилки на опорі - моноштирі, який виконаний з мож 3 5 - фіксатор втулки кріплення 6 - двозуба вилка 7 - третій додатковий зуб вилки знімний 8 - тримач страви 9 - елементи страви 10 - виїмка для підвіски ємностей Як видно із збірного креслення Фіг. 1 пристрій містить гільзу - 1 з конусом внизу та оголовником 2 у верхній частині гільзи 1, опору-моноштир 3, що вставлений у гільзу, втулку кріплення та обертання 4, яка насаджена на опору-моноштир 3 . Втулка 4 з'єднана з двозубою вилкою 6 , у центрі вилки якої додатково кріпиться третій зуб 7. Вільний кінець третього зуба, оснащений протиковзанковою виїмкою для підвіски ємностей 10. Вилка 6 через втулку 4 рухається і фіксується на опорі моноштирі фіксатором 5. Елементи страви 9 набираються і обробляються на тримачах-шампурах 8 . Пристрій працює наступним чином. На місці приготування страви забивають у землю гільзу 1, у який вставляють опору-моноштир 3. Для посилення стінок гільзи 1 при забиванні, її верх оснащують кільцевим оголовником 2, що запобігає плющенню стінок гільзи. На моноштир надягають втулку 4 з фіксатором 5. До втулки 4 укріплюють вилку 6, оснащену знімним зубом 7, що дозволяє встановлювати на тризубій вилці 67568 4 ємності незначного діаметра, наприклад, чайник, або підвішувати ємність на вогнищі. Можливі небажані обертові рухи вилки попереджаються різьбовими закручуваннями вилки 6 та зуба 7. Безпека від перевертання пристрою виривом з землі забезпечується відносними розмірами та глибиною вилки 1, довжиною опори-моноштира 3. Звичайно, на два або три зуби вилки 6 встановлюють тримачі /шампури/ страви з насадженими елементами страви 9. Підняттям-опусканням вилки на моноштирі 3 і/або обертанням втулки 4 пристрою навколо осі моноштира 3. Заявлена корисна модель дозволяє регулювати відстань страви до вогнища і кут нахилу площини вилки 6 /страви/ відносно вогнища. Вибране положення вилки фіксується фіксатором 5. Пропоноване обертання пристрою на осі 3 вигідно підкреслює зручність оперування стравою, оскільки відвід вилки зі стравою в сторону від вогнища і назад, відбувається миттєво, доступ та оперування стравою спрощується. Такі степені свободи руху конструкції забезпечують гнучкий вибір режимів термообробки страви. Поздовжньо складені чотири деталі пристрою творять плаский компактний набір, привабливий для перевезення простотою для масового промислового випуску пропонованого пристрою. 5 67568 6 7 67568 8 Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
