Пристрій для визначення повітропроникності ґрунту в стаціонарних умовах ппг-1л

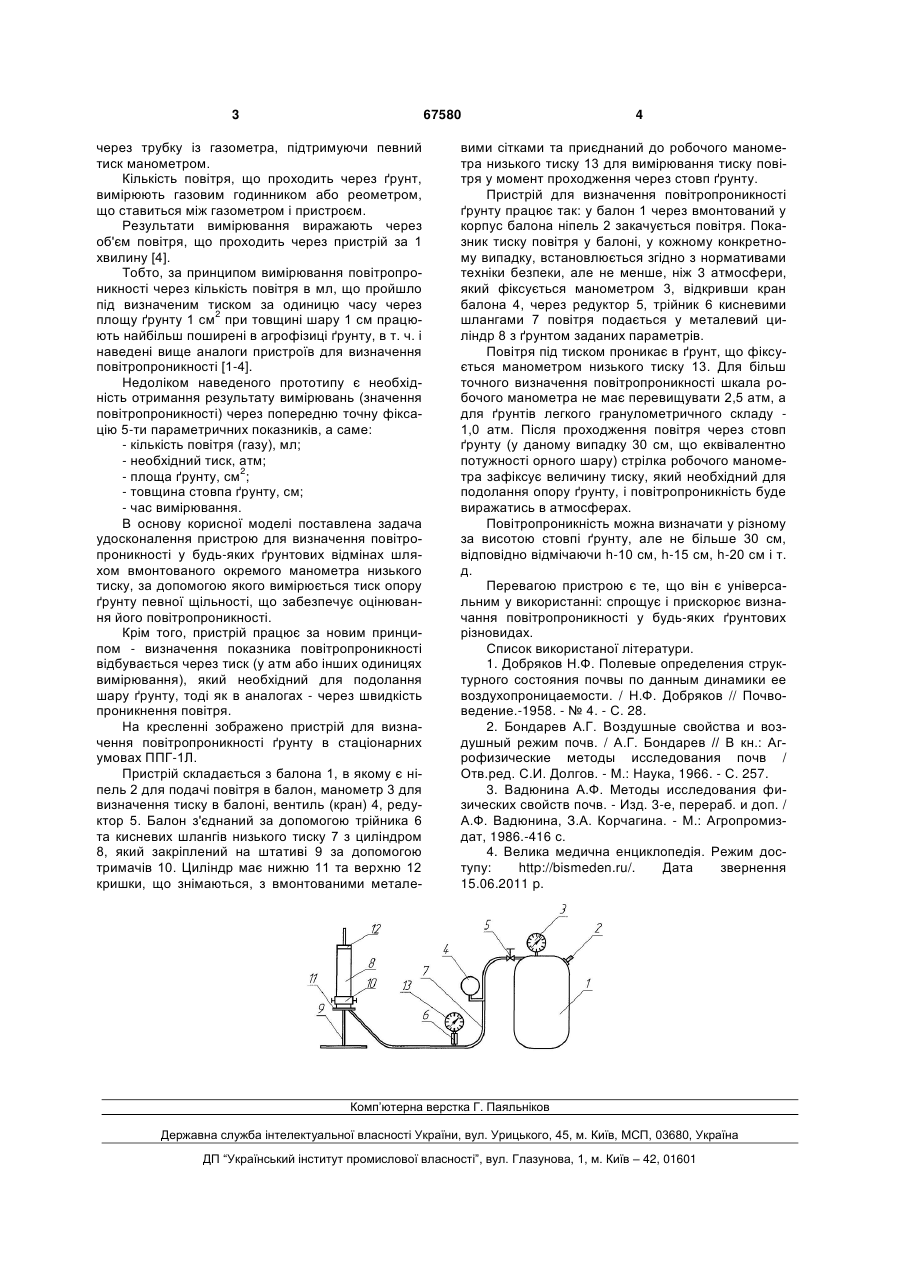

Пристрій для визначення повітропроникності ґрунту в стаціонарних умовах, змонтований з балона, на якому розташовані ніпель, манометр, вентиль та редуктор, який з'єднаний за допомогою трійника та кисневих шлангів низького тиску з циліндром для ґрунту, що закріплений на штативі за допомогою тримачів і має нижню та верхню кришки з вмонтованими металевими сітками, який відрізняється тим, що циліндр приєднаний до окремого манометра низького тиску. (19) (21) u201109959 (22) 11.08.2011 (24) 27.02.2012 (46) 27.02.2012, Бюл.№ 4, 2012 р. (72) ДРАГАН МИКОЛА ІВАНОВИЧ, КАМІНСЬКИЙ ВІКТОР ФРАНЦЕВИЧ, ЛЮБЧИЧ ОЛЕКСАНДР ГРИГОРОВИЧ, ГІРНИК ВІКТОР ВОЛОДИМИРОВИЧ (73) НАЦІОНАЛЬНИЙ НАУКОВИЙ ЦЕНТР "ІНСТИТУТ ЗЕМЛЕРОБСТВА НААН УКРАЇНИ" 3 67580 через трубку із газометра, підтримуючи певний тиск манометром. Кількість повітря, що проходить через ґрунт, вимірюють газовим годинником або реометром, що ставиться між газометром і пристроєм. Результати вимірювання виражають через об'єм повітря, що проходить через пристрій за 1 хвилину [4]. Тобто, за принципом вимірювання повітропроникності через кількість повітря в мл, що пройшло під визначеним тиском за одиницю часу через 2 площу ґрунту 1 см при товщині шару 1 см працюють найбільш поширені в агрофізиці ґрунту, в т. ч. і наведені вище аналоги пристроїв для визначення повітропроникності [1-4]. Недоліком наведеного прототипу є необхідність отримання результату вимірювань (значення повітропроникності) через попередню точну фіксацію 5-ти параметричних показників, а саме: - кількість повітря (газу), мл; - необхідний тиск, атм; 2 - площа ґрунту, см ; - товщина стовпа ґрунту, см; - час вимірювання. В основу корисної моделі поставлена задача удосконалення пристрою для визначення повітропроникності у будь-яких ґрунтових відмінах шляхом вмонтованого окремого манометра низького тиску, за допомогою якого вимірюється тиск опору ґрунту певної щільності, що забезпечує оцінювання його повітропроникності. Крім того, пристрій працює за новим принципом - визначення показника повітропроникності відбувається через тиск (у атм або інших одиницях вимірювання), який необхідний для подолання шару ґрунту, тоді як в аналогах - через швидкість проникнення повітря. На кресленні зображено пристрій для визначення повітропроникності ґрунту в стаціонарних умовах ППГ-1Л. Пристрій складається з балона 1, в якому є ніпель 2 для подачі повітря в балон, манометр 3 для визначення тиску в балоні, вентиль (кран) 4, редуктор 5. Балон з'єднаний за допомогою трійника 6 та кисневих шлангів низького тиску 7 з циліндром 8, який закріплений на штативі 9 за допомогою тримачів 10. Циліндр має нижню 11 та верхню 12 кришки, що знімаються, з вмонтованими метале 4 вими сітками та приєднаний до робочого манометра низького тиску 13 для вимірювання тиску повітря у момент проходження через стовп ґрунту. Пристрій для визначення повітропроникності ґрунту працює так: у балон 1 через вмонтований у корпус балона ніпель 2 закачується повітря. Показник тиску повітря у балоні, у кожному конкретному випадку, встановлюється згідно з нормативами техніки безпеки, але не менше, ніж 3 атмосфери, який фіксується манометром 3, відкривши кран балона 4, через редуктор 5, трійник 6 кисневими шлангами 7 повітря подається у металевий циліндр 8 з ґрунтом заданих параметрів. Повітря під тиском проникає в ґрунт, що фіксується манометром низького тиску 13. Для більш точного визначення повітропроникності шкала робочого манометра не має перевищувати 2,5 атм, а для ґрунтів легкого гранулометричного складу 1,0 атм. Після проходження повітря через стовп ґрунту (у даному випадку 30 см, що еквівалентно потужності орного шару) стрілка робочого манометра зафіксує величину тиску, який необхідний для подолання опору ґрунту, і повітропроникність буде виражатись в атмосферах. Повітропроникність можна визначати у різному за висотою стовпі ґрунту, але не більше 30 см, відповідно відмічаючи h-10 см, h-15 см, h-20 см і т. д. Перевагою пристрою є те, що він є універсальним у використанні: спрощує і прискорює визначання повітропроникності у будь-яких ґрунтових різновидах. Список використаної літератури. 1. Добряков Н.Ф. Полевые определения структурного состояния почвы по данным динамики ее воздухопроницаемости. / Н.Ф. Добряков // Почвоведение.-1958. - № 4. - С. 28. 2. Бондарев А.Г. Воздушные свойства и воздушный режим почв. / А.Г. Бондарев // В кн.: Агрофизические методы исследования почв / Отв.ред. С.И. Долгов. - М.: Наука, 1966. - С. 257. 3. Вадюнина А.Ф. Методы исследования физических свойств почв. - Изд. 3-е, перераб. и доп. / А.Ф. Вадюнина, З.А. Корчагина. - М.: Агропромиздат, 1986.-416 с. 4. Велика медична енциклопедія. Режим доступу: http://bismeden.ru/. Дата звернення 15.06.2011 p. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
