Спосіб транспортування стиснутого природного газу рухомим трубопроводом
Номер патенту: 67664
Опубліковано: 27.02.2012
Автори: Швидкий Едуард Анатолійович, Зайцев Валерій Володимирович, Савицький Михайло Михайлович, Крижанівський Євстахій Іванович, Мандрик Олег Миколайович, Патон Борис Євгенович
Формула / Реферат
Спосіб транспортування стиснутого природного газу рухомим трубопроводом, оснащеним запірною арматурою, що полягає у заповненні його за допомогою компресорної станції очищеним стиснутим природним газом, переміщуванні морським транспортним засобом і розвантажуванні у кінцевому пункті в газотранспортну мережу, який відрізняється тим, що трубопровід складають з послідовно з'єднаних модулів, розміри яких співпадають з розмірами морських контейнерів, закріплених на морському транспортному засобі, в яких компактно розташована стандартна довгомірна труба високого тиску, рухомий трубопровід при завантаженні-розвантаженні залишається на морському транспортному засобі.
Текст

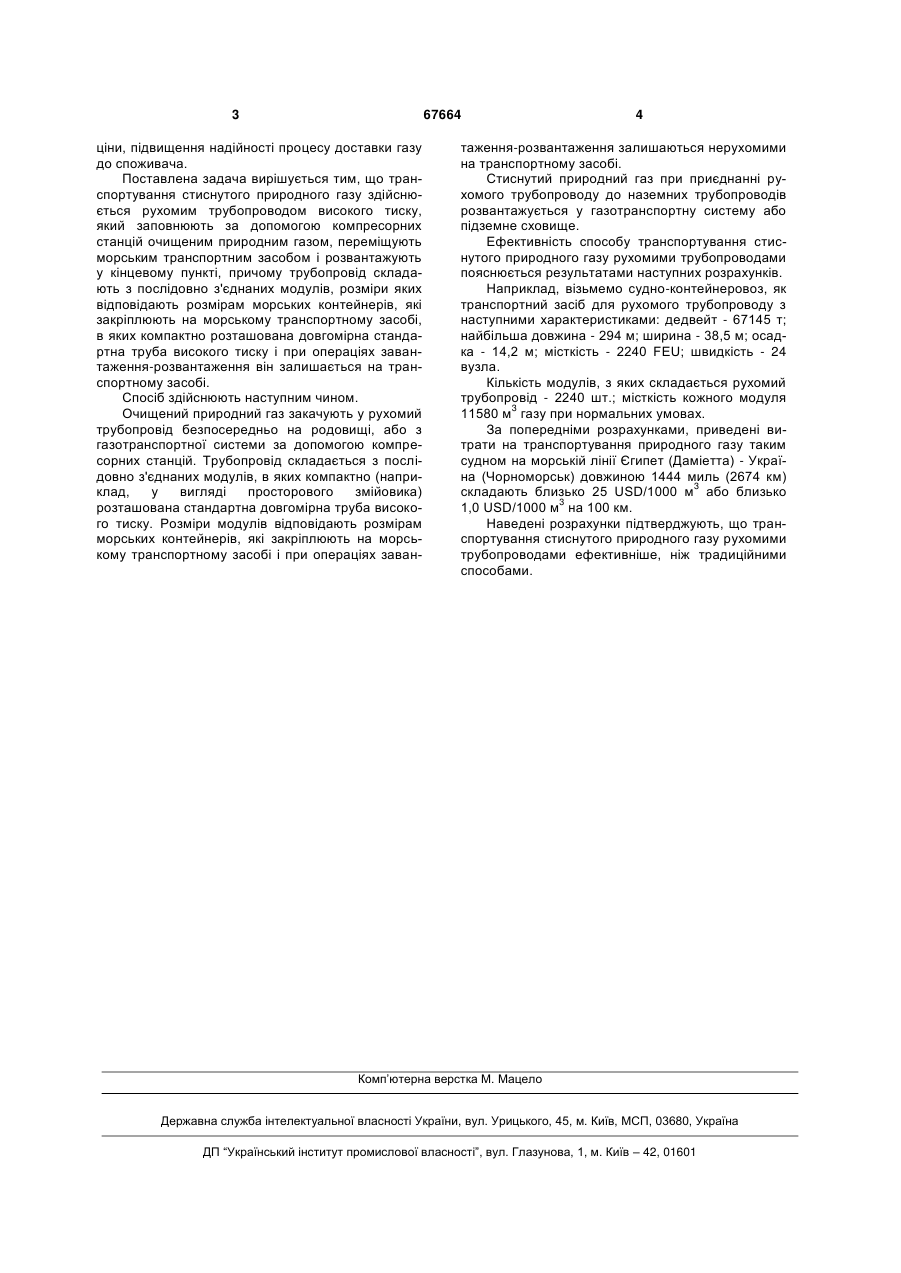

Спосіб транспортування стиснутого природного газу рухомим трубопроводом, оснащеним запі 3 67664 ціни, підвищення надійності процесу доставки газу до споживача. Поставлена задача вирішується тим, що транспортування стиснутого природного газу здійснюється рухомим трубопроводом високого тиску, який заповнюють за допомогою компресорних станцій очищеним природним газом, переміщують морським транспортним засобом і розвантажують у кінцевому пункті, причому трубопровід складають з послідовно з'єднаних модулів, розміри яких відповідають розмірам морських контейнерів, які закріплюють на морському транспортному засобі, в яких компактно розташована довгомірна стандартна труба високого тиску і при операціях завантаження-розвантаження він залишається на транспортному засобі. Спосіб здійснюють наступним чином. Очищений природний газ закачують у рухомий трубопровід безпосередньо на родовищі, або з газотранспортної системи за допомогою компресорних станцій. Трубопровід складається з послідовно з'єднаних модулів, в яких компактно (наприклад, у вигляді просторового змійовика) розташована стандартна довгомірна труба високого тиску. Розміри модулів відповідають розмірам морських контейнерів, які закріплюють на морському транспортному засобі і при операціях заван 4 таження-розвантаження залишаються нерухомими на транспортному засобі. Стиснутий природний газ при приєднанні рухомого трубопроводу до наземних трубопроводів розвантажується у газотранспортну систему або підземне сховище. Ефективність способу транспортування стиснутого природного газу рухомими трубопроводами пояснюється результатами наступних розрахунків. Наприклад, візьмемо судно-контейнеровоз, як транспортний засіб для рухомого трубопроводу з наступними характеристиками: дедвейт - 67145 т; найбільша довжина - 294 м; ширина - 38,5 м; осадка - 14,2 м; місткість - 2240 FEU; швидкість - 24 вузла. Кількість модулів, з яких складається рухомий трубопровід - 2240 шт.; місткість кожного модуля 3 11580 м газу при нормальних умовах. За попередніми розрахунками, приведені витрати на транспортування природного газу таким судном на морській лінії Єгипет (Даміетта) - Україна (Чорноморськ) довжиною 1444 миль (2674 км) 3 складають близько 25 USD/1000 м або близько 3 1,0 USD/1000 м на 100 км. Наведені розрахунки підтверджують, що транспортування стиснутого природного газу рухомими трубопроводами ефективніше, ніж традиційними способами. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for transportation of compressed natural gas by a movable pipeline
Автори англійськоюPaton Borys Yevhenovych, Kryzhanivskyi Yevstakhii Ivanovych, Savytskyi Mykhailo Mykhailovych, Shvydkyi Eduard Anatoliiovych, Zaitsev Valerii Volodymyrovych, Mandryk Oleh Mykolaiovych
Назва патенту російськоюСпособ транспортировки сжатого природного газа подвижным трубопроводом
Автори російськоюПатон Борис Евгеньевич, Крыжанивский Евстахий Иванович, Савицкий Михаил Михайлович, Швидкий Эдуард Анатолиевич, Зайцев Валерий Владимирович, Мандрик Олег Николаевич
МПК / Мітки
МПК: F17C 5/00
Мітки: спосіб, трубопроводом, стиснутого, транспортування, рухомим, газу, природного
