Оптоелектронний аналог електромагнітного поляризованого реле

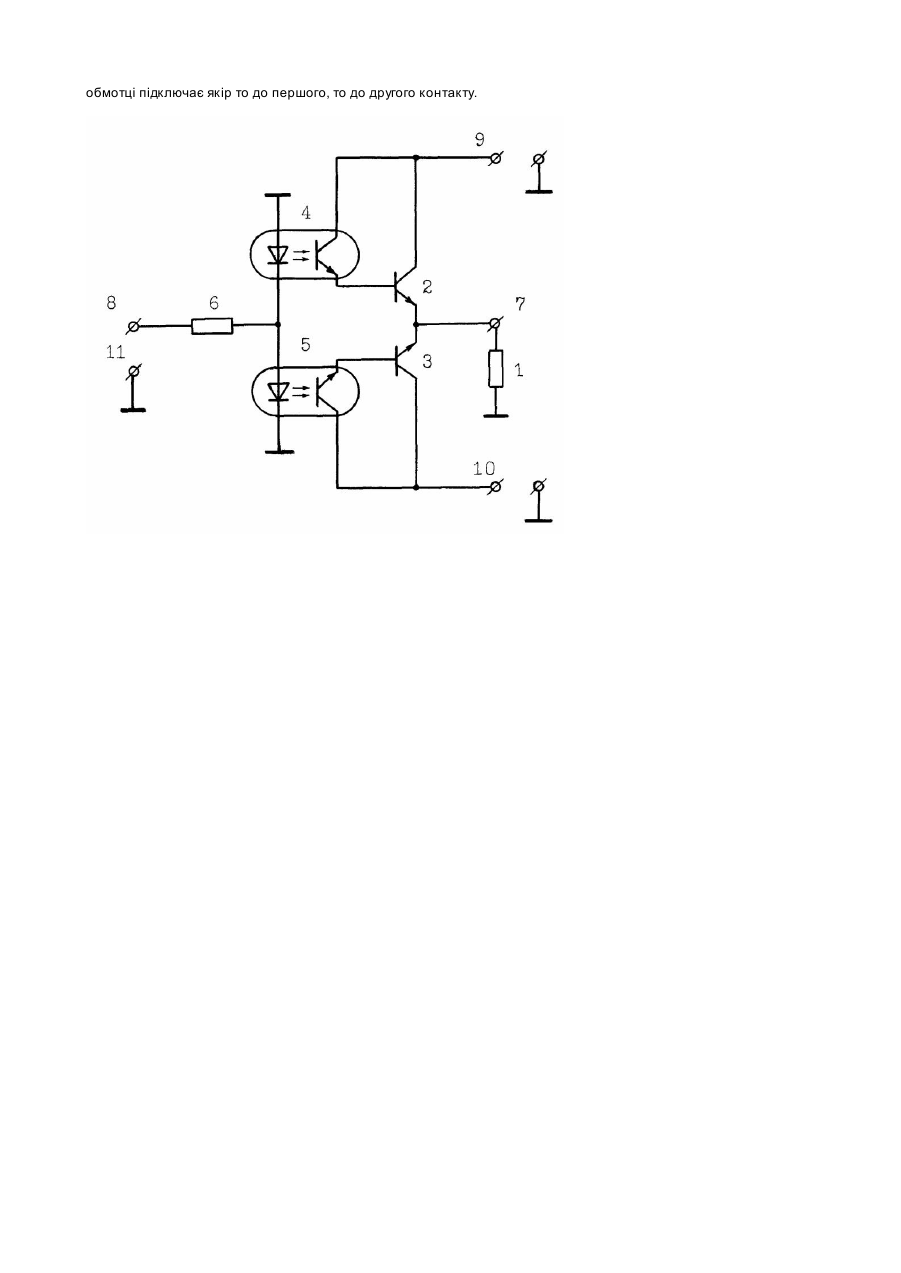

Винахід належить до імпульсної техніки і може використовуватись у приладах автоматики та вимірювальної техніки. Існує відомий пристрій [див. А.С. СРСР № 1471303, кл. Н03К17/60], який містить перший, другий і третій n-р-n транзистори, четвертий р-n-р транзистор, три резистора, діод, першу і другу вхідні шини, вихідну шину, шину джерела живлення та спільну шину. Недолік цього пристрою - неспроможність виконувати функції поляризованого реле. Найбільш близьким до передбачуваного винаходу є пристрій [див. деклараційний патент України № 54778 А, кл. Н03К17/60], який містить навантаження, перший n-р-n транзистор, другий р-n-р транзистор, перший і другий оптрони, які містять пари: світлодіод - фото-транзистор, перший і другий резистори, вхідну шину, вихідн у шину, шину керування та спільну шину, при цьому емітери першого і другого транзисторів підключені до вхідної шини, а їх колектори з'єднані з вихідною шиною, базу другого транзистора через перший резистор підключено до колекторів фототранзисторів першого і другого оптронів, емітери цих фототранзисторів з’єднані з базою першого транзистора, анод світлодіода першого оптрона і катод світлодіода другого оптрона з'єднані зі спільною шиною, а катод світлодіода першого оптрона і анод світлодіода другого оптрона через другий резистор підключені до шини керування, вихідна шина через навантаження з'єднана зі спільною шиною. Недолік цього пристрою - неспроможність виконувати функції поляризованого реле. Ознаками прототипу, які збіжні з суттєвими ознаками винаходу, який заявляється, є: навантаження, перший nр-n транзистор, перший і другий оптрони, які містять пари: світлодіод-фототранзистор, резистор, вихідна шина, шина керування і спільна шина, при цьому емітер фототранзистора першого оптрона з'єднано з базою першого транзистора, анод світлодіода першого оптрона і катод світлодіода другого оптрона з’єднані зі спільною шиною, шина керування через резистор з'єднана з катодом світлодіода першого оптрона та з анодом світлодіода другого оптрона, вихідна шина через навантаження з'єднана зі спільною шиною. Причиною, яка перешкоджає одержанню бажаного результату - виконанню функції поляризованого реле - є відсутність доповнюючих елементів, з’єднаних з іншими елементами пристрою певними схемотехнічними рішеннями. В основу винаходу поставлено задачу вдосконалення пристрою таким чином, щоб за допомогою впровадження доповнюючих елементів і відповідних схемотехнічних засобів добитися виконання функції поляризованого реле. Поставлене завдання вирішується таким чином, що оптоелектронний аналог електромагнітного поляризованого реле містить навантаження, перший і другий n-р-n транзистори, перший і другий оптрони, які , містять пари: світлодіод-фототранзистор, резистор, вихідну шин у, шину керування, шину першого джерела живлення, шину другого джерела живлення і спільну шину, при цьому анод світлодіода першого оптрона і катод світлодіода другого оптрона з'єднані зі спільною шиною, шина керування через резистор з’єднана з катодом світлодіода першого оптрона та з анодом світлодіода другого оптрона, емітери фототранзисторів першого і другого оптронів з'єднані з базами відповідно першого і другого транзисторів, колектор першого транзистора і колектор фототранзистора першого оптрона підключені до шини першого джерела живлення, колектор другого транзистора і колектор фототранзистора другого оптрона підключені до шини другого джерела живлення, емітери першого і другого транзисторів з'єднані з вихідною шиною, яка через навантаження підключена до спільної шини. Оптоелектронний аналог електромагнітного поляризованого реле відрізняється від прототипу тим, що до нього впроваджені другий n-р-n транзистор, шина першого джерела живлення, шина другого джерела живлення, при ньому колектор першого транзистора і колектор фототранзистора, першого оптрона підключені до шини першого джерела живлення, колектор другого транзистора і колектор фототранзистора другого оптрона підключені до шини другого джерела живлення, емітери першого і другого транзисторів підключені до вихідної шини, а емітер фототранзистора другого оптрона з’єднано з базою другого транзистора. Доказом наявності причинно-наслідкового зв’язку між сукупністю суттєви х ознак винаходу й те хнічним результатом є та обставина, що те хнічний результат - виконання функції поляризованого реле - може бути досягнутим тільки при використовуванні всієї сукупності суттєви х ознак винаходу. У відсутності в технічному рішенні хоча б однієї суттєвої ознаки, технічний результат не досягається. На кресленні зображена схема пристрою. Оптоелектронний аналог електромагнітного поляризованого реле містить навантаження 1, перший 2 і другий 3 n-р-n транзистори, перший 4 і другий 5 оптрони, які містять пари: світлодіод-фототранзистор, резистор 6, вихідну шин у 7, шину 8 керування, шину 9 першого джерела живлення, шину 10 другого джерела живлення і спільну шину 11, при цьому анод світлодіода першого 4 оптрона 1 катод світло-діода другого 5 оптрона з'єднані зі спільною шиною 11, шина 8 керування через резистор 6 з'єднана з катодом світлодіода першого 4 оптрона та з анодом світлодіода другого 5 оптрона, емітери фототранзисторів першого 4 і другого 5 оптронів з’єднані з базами відповідно першого 2 і другого 3 транзисторів, колектор першого 2 транзистора і колектор фототранзистора першого 4 оптрона підключені до шини 9 першого джерела живлення, колектор другого 3 транзистора і колектор фототранзистора другого 5 оптрона підключені до шини 10 другого джерела живлення, емітери першого 2 і другого 3 транзисторів з’єднані з вихідною шиною 7, яка через навантаження і підключена до спільної шини 11. Оптоелектронний аналог електромагнітного поляризованого реле працює таким чином. При подачі на шини 9, 10 напруги живлення і відсутності напруги керування на шині 8 фототранзистори оптронів 4, 5 закрити, внаслідок чого транзистори 2, 3 також закрити. На вихідній шині 7 напруга відсутня, що відповідає нейтральному положенню якіра електромагнітного поляризованого реле. При подачі на шину 8 напруги керування позитивної полярності світлодіод оптрона 5 випромінює світло і фототранзистор цього оптрона відкривається. При цьому відкривається транзистор 3 та шина 7 підключається до шини 10. При подачі на шину 8 напруги керування негативної полярності світлодіод оптрона 4 випромінює світло і фототранзистор цього оптрона відкривається. При цьому відкривається транзистор 2 та шина 7 підключається до шини 9. Таким чином, запропонований пристрій виконує функції електромагнітного поляризованого реле, яке має нейтральне положення якіра при відсутності струм у в обмотці реле, а в залежності від направлення струму в обмотці підключає якір то до першого, то до другого контакту.
