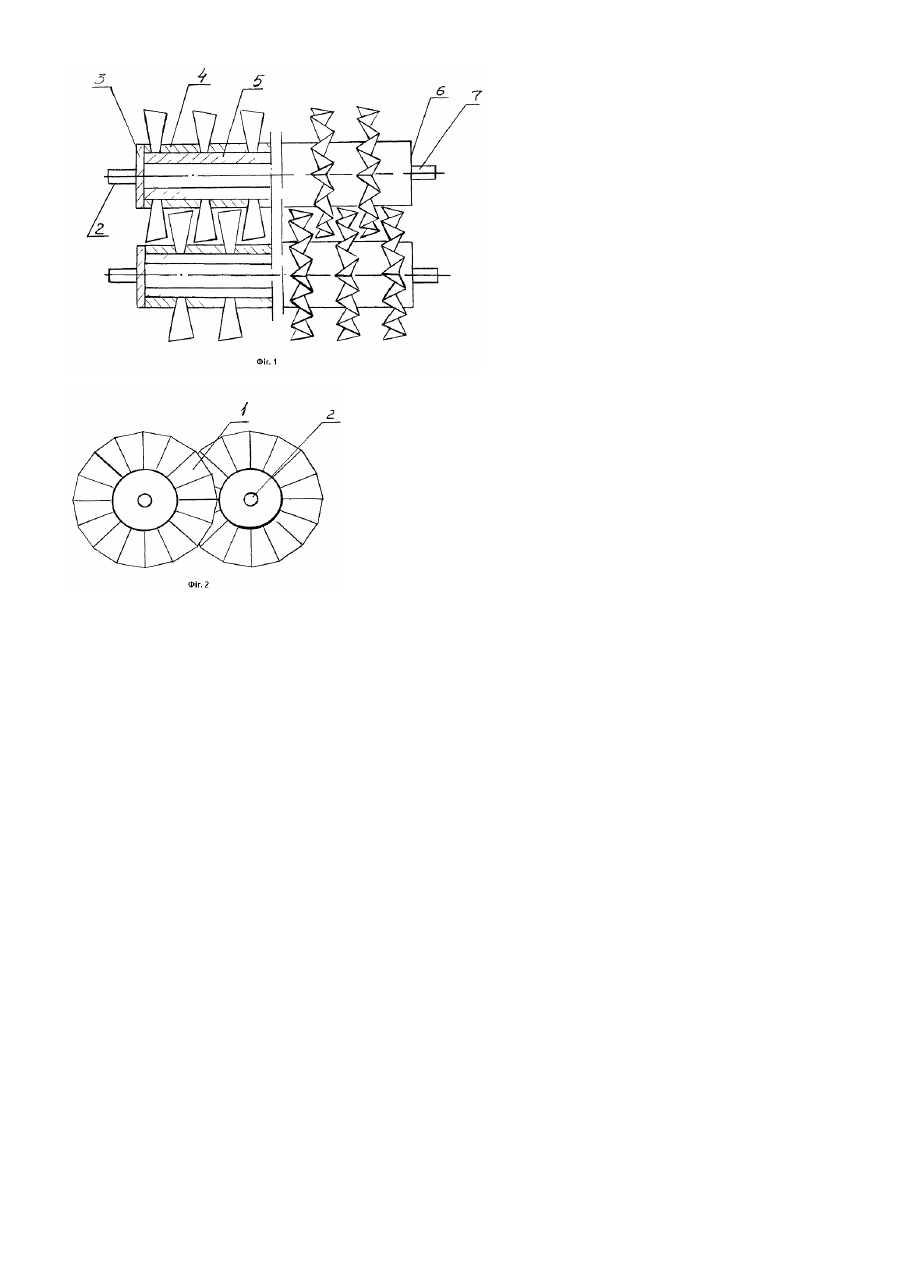

Грунтообробний коток

Винахід відноситься до галузі сільськогосподарського машинобудування і може використовуватись в машинах для поверхневого обробітку ґрунту. Відоме ґрунтообробне знаряддя, що включає ось з закріпленими дисками, на які встановлюються зигзагоподібні планчаті ножі [авт. св. СРСР №1308213, МПК5 А01В29/04]. Під час руху цього знаряддя планки руйнують грудки, розпушують шар ґрунту, що лежить нижче заглиблення планок. Однак після проходу такого ґрунтообробного знаряддя утворюється розпушений і невирівняний шар ґрунту, що ускладнює роботу посівних машин, особливо при сівбі мілконасіннєвих культур. Відомий також ґрунтообробний коток, що включає батарею гофрованих дисків для міжрядного обробітку ґрунту [Пат. РФ №1704653 МПК5 А01В35/20]. Гофровані диски з трикутникоподібними зубами зібрані в батарею на осі з допомогою циліндричних втулок. Це знаряддя є найбільш близьким аналогом і прийняте за прототип. При русі цього ґрунтообробного знаряддя, диск з зубами руйнує грудки, розпушує вер хній шар ґрунту на величину заглиблення зубів. Однак при роботі цього знаряддя не вирівнюється поверхня поля, оскільки трикутникоподібні зуби диска залишають нерівності у вигляді ямок, що ускладнює використання посівних машин на оброблюваному цим знаряддям полі. Крім того, при роботі цього знаряддя відносно до зміни щільності ґрунту, порушується рівномірність глибини обробітку ґрунту. Задачею винаходу є ґрунтообробний коток, в якому шляхом нового виконання гофрованого диска досягається ущільнення шару ґрунту, на якому знаходиться насіння і загортанням його розпушеним шаром ґрунту. Крім того, за рахунок нового виконання диска забезпечується прямолінійність його руху на ґрунта х підви щеної вологості і щільності та його самоочищення. Поставлена задача вирішується завдяки тому, що ґрунтообробний коток, що включає маточину, яка виконана у вигляді циліндричної труби з двома співвісними цапфами, на ділянках між дисками встановлені гофровані втулки, торці яких відповідають поверхні гофрованого диска. Крім того ґрунтообробний коток відрізняється і тим, що гофровані диски виконані симетричними відносно повздовжньої осі симетрії котка. Завдяки такому виконанню знаряддя при його роботі верхня робоча поверхня дисків руйнує гр удки і при цьому також ущільнює піднасіннєвий шар ґрунту, який загортається розпушеним шаром ґрунту, що потрапляє від дії бокової робочої поверхні гофрованого диску. Тобто знаряддя крім розпушення верхнього шару на величину заглиблення диску та ущільнення шару ґрунту, що лежить нижче заглиблення гофрировавного диску, також вирівнює поверхню поля. Крім того, завдяки виконанню диска зігнутого симетрично відносно повздовжньої осі, забезпечується прямолінійний зрівноважений рух ґр унтообробного катка, оскільки сили, які виникають для його зміщення вбік, що передаються на коток боковими робочими поверхнями зігнутими по радіусах в протилежні сторони, зрівноважуються. Завдяки тому, що робоча поверхня диска зігнута в протилежні сторони, забезпечується прямолінійність і рівномірність роботи катка, а також поліпшується його самоочищення. Приклад виконання ґрунтообробного катка пояснюється кресленнями, де: фіг.1 - ґрунтообробний коток - вид зверху (половина в розрізі); фіг.2 - ґрунтообробний коток - вид збоку. Ґрунтообробний коток містить маточину 5, виконану у вигляді циліндричної труби, що забезпечує жорсткість закріплення гофрованих дисків 1, а на його торцях розміщені два співвісних диска 3 і 6. На ділянках між цими дисками встановлена гофрована втулка 4, торці якої виготовлені у відповідності до поверхні гофрованого диска для того, щоб диски обертались як одне ціле, що складає ґрунтообробний коток. При такій конструкції катка цапфи 2 і 7 прикріплюються співвісно до дисків 3 і 6. Диск 1 виготовлений зігнутим по радіусам, а верхня робоча поверхня даного диску у вигляді трикутника, у якого відсутня одна сторона, а робоча бокова поверхня у вигляді трапеції. При роботі дане знаряддя переміщується по поверхні поля, при чому завдяки жорсткості катка, яка досягається формою шпульки, диски 1 спершу опираються на гребені на його поверхні і під дією маси, ґрунтообробний коток заглиблюється у ґрун т. При цьому відбувається розпушення шару ґрун ту на величину заглиблення гофрованого диска з одночасним ущільненням. Ущільнення проходить у дво х напрямках, шар у ґрунту, що знаходиться під диском, так званий піднасіннєвий шар і ущільнення боковими робочими поверхнями гофрованого диска симетричного відносно повздовжньої осі симетрії катка, при цьому відбувається часткове зміщення частинок ґрунту, що приводить до вирівнювання поверхні поля. Внаслідок цього, після проходу ґрунтообробного катка залишається ущільнена, розпушена і частково вирівняна поверхня поля, що забезпечує зменшення випаровування вологи з ґрунту та створення оптимальних умов для посіву та проростання насіння. Завдяки тому, що ґр унтообробний коток складається з симетричних го фрованих дисків, то на будь-яких ґрунтах забезпечується прямолінійність і рівномірність його ходу.
