Пасивний робочий орган для скошування водної рослинності

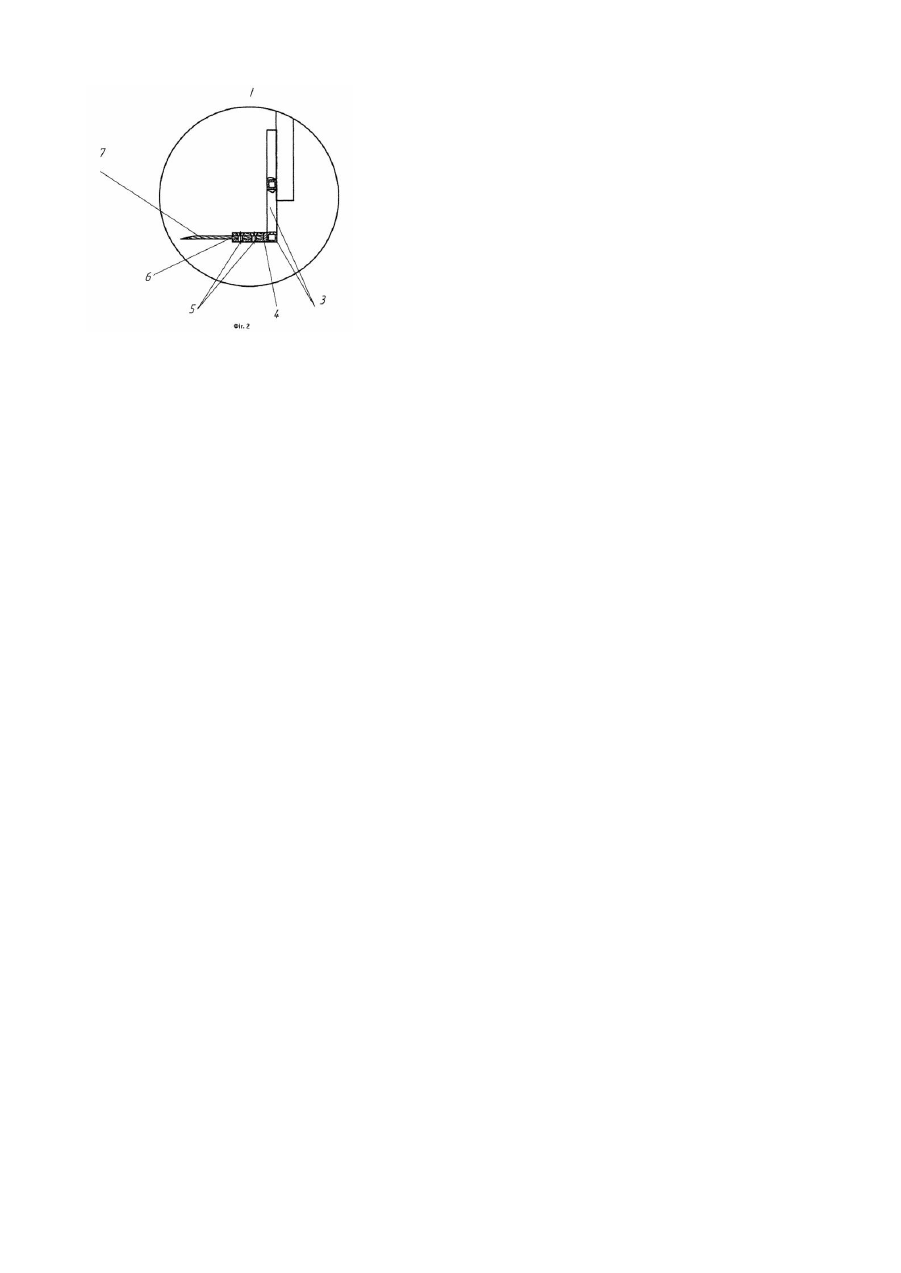

Винахід відноситься до сільськогосподарського машинобудування, переважно для зведення водної рослинності в водоймах і каналах. Відомий ріжучий апарат, який включає в себе ротор з системою тяг, до якої прикріплені криволінійні ріжучі елементи, що при обертанні мають постійний кут різання, який може змінюватись в певних межах [1]. Недоліком даного ріжучого апарату є невелика ширина захвату, складність конструкції і обертання ротора в воді, що призводить до значних енерговитрат на його привод. Відомий агрегат для скошування водної рослинності, який включає в себе плавзасіб з підвісним двигуном, механізм начіпки і механізм скошування [2]. Недоліком даного агрегату є незначний кут захва ту робочого органу, що не забезпечує оптимального кута зрізання з проковзуванням і наявність бокової сили, що спричиняє увод плавзасобу в сторону робочого органу. Запропонований винахід направлений на забезпечення зменшення сили опору зрізання, що приводить до зменшення енерговитрат при різанні рослинності робочим органом пасивної дії і на усунення "уводу" плавзасобу в сторону робочого органа при роботі. Поставлене завдання досягається тим, що робочий орган для скошування водної рослинності включає в себе механізм начіпки і підножовий брус, на якому закріплений криволінійні ріжучі елементи, які виконані двохлезвійними, симетричними і рівномірно розміщені по довжині бруса симетрично повздовжній осі плавзасобу [3]. Встановлення ріжучого апарату симетрично повздовжній осі плавзасобу дозволяє уникнути "уводу" плавзасобу в сторону робочого органа. Виконання ріжучих елементів симетричними двохлезвійними забезпечу врівноваження сил на цих елементах і допомагає усунути "увод" плавзасобу в сторону робочого органа. Також для усунення "уводу" плавзасобу в сторону робочого органа ріжучі елементи розміщуються рівномірно по довжині бруса. Завдяки застосуванню набору ріжучих елементів, ріжучі елементи мають невеликі розміри, що в свою чергу дозволяє забезпечити оптимальний кут ковзання рослинності по лезу елемента, що забезпечує зниження сили опору зрізання рослин. На фіг.1 представлено схему агрегату, вид з боку, на фіг.2 - схему агрегату, вид зверху, на фіг.3 - схему ріжучого апарату. Робочий орган за допомогою начіпки 1 кріпиться до плавзасобу 2 і складається з рами 3 на якій закріплена підножева плита 4, до якої, за допомогою гвинтів 5 і притискних планок 6 прикріплені криволінійні ріжучі елементи 7. Робота полягає в наступному. Під час робочого руху плавзасобу 2 оператор за допомогою гідроциліндрів 8, які закріплені в зовнішній трубі начіпки 1, встановлює необхідну глибину зрізання рослинності робочим органом. Рослинність по ширині захвату робочого органа, ділиться криволінійними ріжучими елементами 7 на смуги і зрізається ними з проковзуванням. Застосування даного робочого органу дозволяє усунути "увод" плавзасобу в сторону робочого органа при роботі агрегату, зменшити енерговитрати в процесі зрізання рослинності, надає можливість робити перший прокіс в суцільних заростях і усуває холостий зворотній хід плавзасобу в робочому циклі агрегату. Джерела інформації. І.А.с. СССР №1501955, A01D34/63, 1989, Б №31 2. А.с. СССР №1468454, A01D44/00,1989, Б №12 3. Н.Е. Резник "Теория резания лезвием и основы расчета режущи х аппаратов", М., Ма шиностроение, 1975г.
