Обладнання для групового проходу кабелів

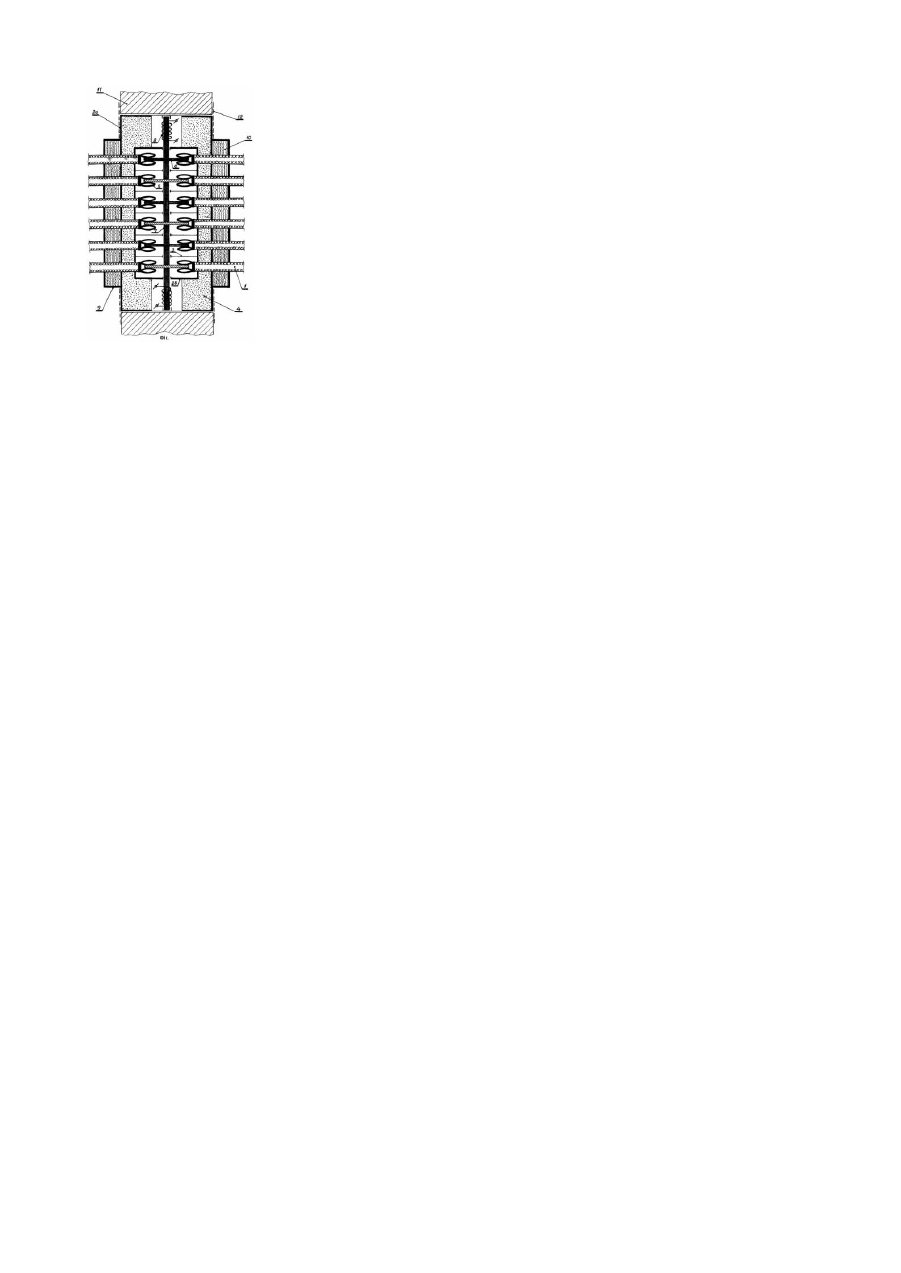

Винахід відноситься до електроенергетики. Він може бути використаним у різних галузях промисловості, наприклад, в суднобудівництві, машинобудівництві, атомній енергетиці тощо. Аналоги винаходу - обладнання для групового проходу кабелів у вигляді патрубка прямокутного перетину, що має бокові стінки у формі трапеції (а.с. СРСР №1554064, 1987p.); обладнання для групового проходу кабелів у вигляді кожуха, що охоплює по периметру всі кабелі і герметизується з торців кришками (пат. США №4656313, 1986р.). Недоліки аналогів - низькі експлуатаційні характеристики, недостатня надійність. Прототип винаходу - обладнання для групового проходу кабелів у вигляді втулки, що охоплює всі провода, котрі в свою чергу вставляються у гнізда елемента електричної сіті і центруються там півсферою (пат. США №4500151, 1982р.). Недоліки прототипа - такі самі, що і у аналогів, і, крім того, складність монтажу-демонтажу. В основу винаходу поставлена задача підвищення експлуатаційних характеристик і забезпечення надійності в умовах електродинамічних навантажень, аварійних електропожежних ситуацій, потенційно можливих впливів агресивного середовища і гідростатичного тиску, а також спрощення монтажу-демонтажу шляхом того, що у обладнання для групового проходу кабелів, котре містить кабелі і корпус з перегородками, корпус виконаний у вигляді двох концентричних циліндрів або паралелепіпедів і простір між ними заповнено вогнегасним порошком, при цьому кінці з'єднуємих кабелів постачені пружними контактними гніздами-затискачами з можливістю замикання-розмикання лінії поворотом виконуючого роль ножа рубильника плоского диску, закріпленого на валу, привод якого здійснено через електричні обмотки на його кінцях, причому зовні корпуса установлений концентричне йому додатковий циліндр або паралелепіпед і простір між ними заповнено компаундом, при цьому корпус зафіксовано в отвору перешкоди за допомогою елементів із матеріалу з ефектом пам'яті форми. Загальна ознака прототипа і винаходу - наявність контактних гніздів. Суть винаходу пояснюється малюнком, на якому показано повздовжній розріз обладнання, а цифрами позначенні: 1 - кабелі; 2 - корпус (2а - зовнішня частина, 2б- внутрішня частина); 3 - перегородки; 4 - вогнегасний порошок; 5 - пружні контактні гнізда - затискачі; 6 - плоский диск - ніж рубильника; 7 - вал; 8 - електричні обмотки; 9 - додатковий корпус; 10 - компаунд, 11 - перешкода; 12 - елемент із матеріалу з ефектом пам'яті форми. Обладнання для групового проходу кабелів, котре містить кабелі 1 і корпус 2 з перегородками 3, виконано таким чином. Корпус 2 виконаний у вигляді двох концентричних циліндрів або паралелепіпедів і простір між ними заповнено вогнегасним порошком 4. Кінці з'єднуємих кабелів постачені пружними контактними гніздамизатискачами 5 з можливістю замикання-розмикання лінії поворотом виконуючого роль ножа рубильника плоского диску 6, закріпленого на валу 7, привод якого здійснено через електричні обмотки 8 на його кінцях. Зовні корпуса установлений концентрично йому додатковий циліндр 9 або паралелепіпед і простір між ними заповнено компаундом 10. Корпус 2а зафіксовано в отвору перешкоди за допомогою елементів із матеріалу з ефектом пам'яті форми. Обладнання для групового проходу кабелів працює таким чином. При звичайному стані кабелі 1 по даної лінії замкнуті через плоский диск 6, виконуючого роль ножа рубильника, який розташовано у відповідній позиції в пружному контактному гнізді-затискачу 5. У разі виникнення аварійної ситуації відповідно сигналу від датчика серводвигун через електричні обмотки 8 повертає вал 7 з диском 6 і відповідні кабельні лінії або усі разом лінії (це залежить від куту поворота вала 7) розмикаються. Захист внутрішнього корпуса 2б від вогня при аварійних ситуаціях надійно забезпечується вогнегасним порошком 4 у просторі між зовнішньою 2а і внутрішньою 2б частинами корпуса 2. Герметичність обладнання забезпечується компаундом 10 у просторі між зовнішньою частиною 2а корпуса 2 і додаткового корпуса 9. У випадку динамічних впливів на обладнання можливі деформації нейтралізуються за допомогою елемента 12 із матеріалу з ефектом пам'яті форми. Винахід реалізують тим, що в якості матеріалу внутрішньої частини 26 корпуса 2, перегородок 3, дисків 6 і вала 7 використують, наприклад, суміш гранітного дрібняка з аралдитною смолою і затверджувачем; контактів у пружних контактних гніздах 5 і у тілі плоских дисків 6 - порошковоподібною пресовкою - заготівлею з вольфраму, просоченою мідью, вогнегасного порошку 4 - П-4АП (ТУ 113-08-597-86) або П-2АП; компаунда 10 - композицію з компонентів: смола епоксидна ЭД-5, тіокол рідкий НВБ-2; поліефір МГФ-9; поліетиленполіамін (затверджувач). Показники техніко-економічної ефективності винахіда: - підвищенні експлутаційні характеристики; - забеспечення надійності в умовах електродинамічних навантажень, аварійних електропожежних ситуацій, потенційно можливих впливів агресивного середовища і гідростатичного тиску; - спрощення монтажу-демонтажу; - вибухобезпечність.
