Первинний відстійник

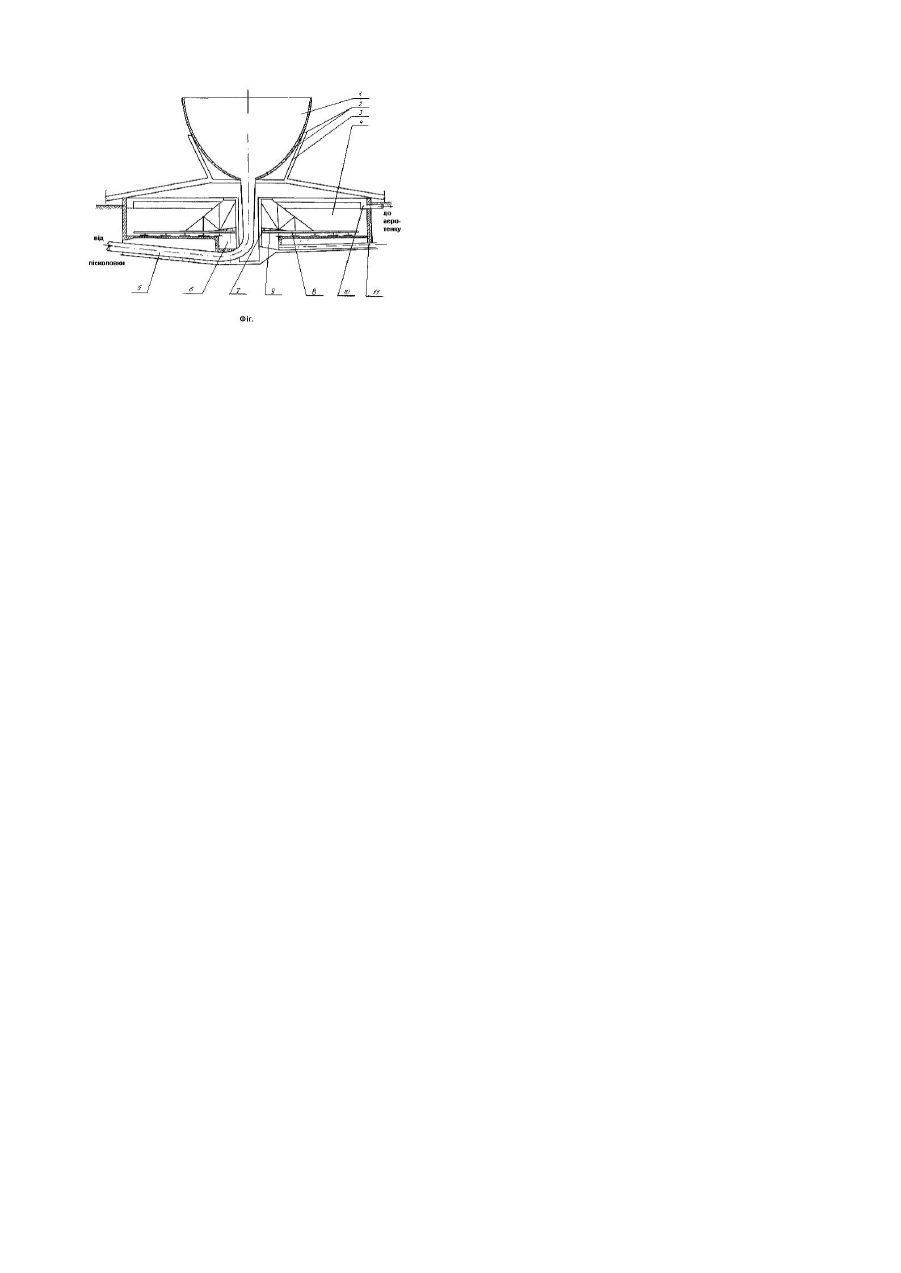

Винахід відноситься до пристроїв для поділу суспензій під дією сили ваги і аерування стічних вод, зокрема для їхнього очищення від механічних і біологічних домішок. Відомий відстійник [1], що містить корпус з трубопроводами для підведення забрудненої і відведення освітленої води, тонкошаровий модуль і пристрій для відведення осаду. Наявність тонкошарового модуля дозволяє підвищити ефективність роботи відстійника за рахунок збільшення поверхні ' освітлювання і зменшення висоти шару відстоювання. Недоліками розглянутого відстійника є: - скаламучення осаду при його русі між полицями і днищем, внаслідок чого осад частково виноситься з відстійника; - відсутність пристрою для очищення оброблюваних стоків від дрібнодисперсних органічних домішок; - громіздкість. Найбільш близьким до пропонуємого є відстійник, який містить циліндричний корпус із трубопроводами, що підводять і відводять стічні води, розподільний кожух, шламовий приямок у днищі і рухли вий скребковий механізм із прикріпленою до нього відбивною перегородкою [2]. Наявність відбивної перегородки запобігає скаламученню і виносу осаду з корпуса відстійника. Недоліками розглянутого відстійника є: - неможливість очищення оброблюваних стоків від дрібнодисперсних органічних домішок; - громіздкість; - великі будівельні питомі вартості. В основу винаходу поставлена задача підвищення ефективності роботи відстійника за рахунок надання йому додаткових функцій, спрямованих на переробку дрібнодисперсних органічних домішок. Поставлене завдання вирішується тим, що первинний відстійник з підвідним та відвідним трубопроводами, який містить циліндричний корпус з водозбірним каналом, шламовим приямком з скребковим механізмом і відбивною перегородкою, відповідно до винаходу, додатково оснащений відкритою ємністю параболічної форми з отворами в стінках, з'єднаною в нижній точці з підвідним трубопроводом і розташованою на опорній конструкції над корпусом відстійника. Виконаний таким чином первинний відстійник має можливість наповнювати киснем повітря стічну рідину, яка витікає з отворів корпусу ємності у вигляді струменів. Наповнення киснем струменів веде до початку процесів аеробної переробки стоків, в результаті чого рідина в корпусі первинного відстійника очищується від механічних домішок і відбувається часткова переробка стічної рідини мікроорганізмами. Це призводить до інтенсифікації роботи первинного відстійника за рахунок аеробних процесів. В результаті первинний відстійник частково виконує функції аеротенку, що дає можливість зменшити його об'єм. На фіг. показана конструкція первинного відстійника. Первинний відстійник містить в собі відкриту ємність параболічної форми 1 з отворами 2 в стінках, яка розташована на опорній конструкції 3 над циліндричним корпусом відстійника 4 та з'єднана в нижній точці з підвідним трубопроводом 5, в нижній частині циліндричного корпусу 4 розташований шламовий приямок 6, над яким встановлена відбивна перегородка 7, закріплена на скребковому механізмі 8 за допомогою стійок кріплення 9, кільцевий водозбірний канал 10 на периферії циліндричного корпусу 4 з приєднаним до нього відвідним трубопроводом 11. Через те, що в схемі станції очистки стічних вод первинний відстійник розміщується між пісколовкою та аеротенком, то позначка ватерлінії в ємності знаходиться нижче рівня води в пісколовці на величину, що дорівнює гідравлічним втратам при русі рідини від пісколовки до ємності первинного відстійника, а позначка ватерлінії в циліндричному корпусі вище рівня води в аеротенку - на величину гідравлічних втрат при русі води від первинного відстійника до аеротенку. Первинний відстійник діє таким чином. Стічна вода поступає в відкриту ємність 1 по підвідному трубопроводу 5. З ємності 1 через отвори 2 в стінках вода переливається в циліндричний корпус 4, при цьому рідина частково насичується киснем, що дає можливість мікроорганізмам перероблювати органічні речовини в стоках. В циліндричному корпусі 4 відбувається відстоювання води з випаданням механічних домішок та відділенням жиру, який збирається на поверхні рідини. Ме ханічні домішки осідають на дно циліндричного корпусу 4 і скребковим механізмом переміщуються в шламовий приямок 6. Для запобігання скаламучування осаду, шламовий приямок 6 обладнаний відбивною перегородкою 7. Освітлена рідина після відділення від осаду збирається через водозлив у водозбірний канал 10, рідина з якого відводиться за допомогою відвідного трубопроводу 11. Виконаний таким чином первинний відстійник дозволяє здійснювати механічне позбавлення стічної води домішок і одночасно проводити часткове біологічне очищення води. Джерела інформації: 1. Радиальный полочный отстойник. А.С. №961736. МКИ В01D21/04/. Опубл. 30.09.82. Бюл. №36 2. Радиальный отстойник. А.С. SU №1037928. А МКИ В01D21/04. Опубл. 30.08.83.Бюл. №32
