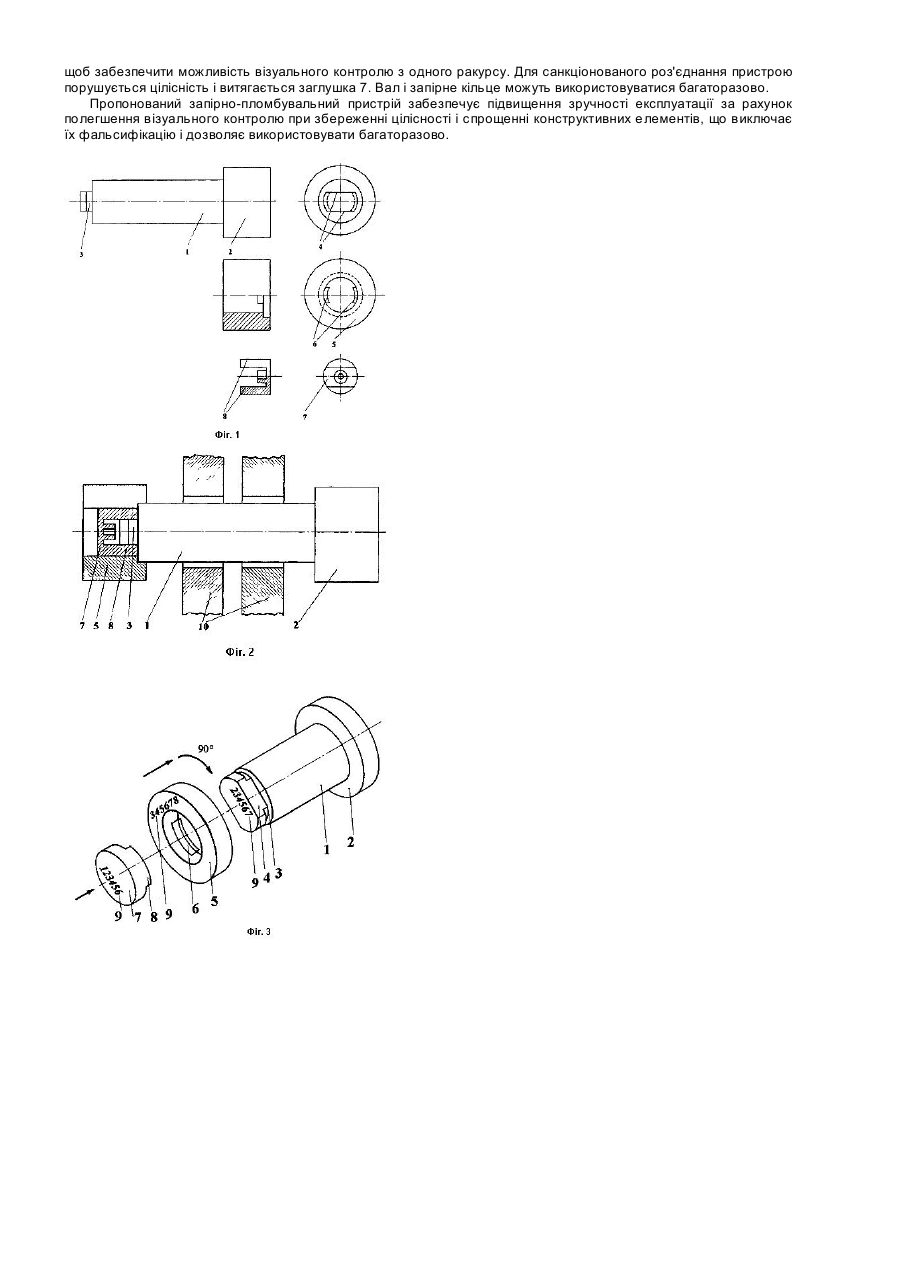

Запірно-пломбувальний пристрій

Винахід відноситься до пристроїв, які використовуються для захисту вантажів від несанкціонованого доступу, а саме до запірно-пломбувальних пристроїв для запирання з опломбуванням вагонів і контейнерів залізничного транспорту, а також інших об'єктів. Відома пломба, яка містить болт із нарізною частиною і кільцевою проточкою, гайку, що складається з кожуха і замикаючого елемента, розташованого в ньому і виконаного у вигляді обгінної муфти, складеної з обойми з накладкою, всередині обойми розташована маточина з клиноподібними пазами, у яких установлені кульки з пружинами, у кожусі виконаний глухий отвір під нарізну частину болта, гайка оснащена кришкою, яка розташована на накладці обойми і завальцьована фланцем кожуха, у маточині виконаний нарізний отвір діаметром, рівним діаметру нарізної частини болта, і висотою, меншої довжини кільцевої проточки болта, при цьому маточина містить стопорний елемент, виконаний у вигляді спиці, у кожусі й обоймі виконаний наскрізний канал для установки спиці, у основі кожуха виконане поглиблення під свинцеву заглушку, наприклад завальцьовану фланцем кожуха (Патент РФ №2032943, кл. G09F3/03, опубл. 10.04.1995р.). Недоліками відомого пристрою є складність його конструкції, низька технологічність виготовлення, необхідність спеціального інструмента для знімання пристрою. Найбільш близьким аналогом пропонованого пристрою є запірно-пломбувальний пристрій, що містить корпус, виконаний у вигляді порожнього вала зі стовщенням на одному кінці і профільованою кільцевою проточкою на іншому кінці, запірне кільце у вигляді порожнього циліндра з кільцевою канавкою на внутрішній поверхні і замикаючим елементом, що складається з розрізного пружинного кільця і сухарів, кожний з яких виконаний з частини порожнього циліндра з пелюстком у вигляді частини порожнього конуса, на внутрішній поверхні частини порожнього циліндра виконана кільцева проточка для установки розрізного пружинного кільця, інформаційний елемент, виконаний у формі металевого кільця, на бічній поверхні якого виконані прорізи для руйнування його при розкритті, пластмасову контрольну втулку, розташовану між стовщенням порожнього вала і металевим кільцем (Патент РФ №2011231, кл. G09F3/03, опубл. 15.04.1994р.). Ознаки найближчого аналога, що збігаються з суттєвими ознаками пропонованого винаходу: - корпус з інформаційним елементом, виконаний зі стовщенням на одному кінці і кільцевою проточкою на іншому кінці; - запірне кільце у вигляді порожнього циліндра; - замикаючий елемент. Недоліком відомого пристрою є складність конструкції, можливість фальсифікації шляхом руйнування запірного елемента і його заміни на інший, необхідність спеціального інструмента для знімання пристрою. Пристрій незручний в експлуатації, оскільки візуальний контроль можливий тільки при порушенні цілісності пристрою, а саме корпусу і контрольної пластмасової втулки, внаслідок чого не можливе багаторазове використання елементів пристрою. В основу винаходу поставлена задача удосконалення запірно-пломбувального пристрою за рахунок особливостей виконання конструктивних елементів. Технічний результат - підвищення зручності експлуатації за рахунок візуального контролю елементів пристрою при збереженні його цілісності, виключення фальсифікації конструктивних елементів, спрощення їх конструкції і забезпечення багаторазового використання елементів конструкції. Поставлена задача вирішується тим, що в запірно-пломбувальному пристрої, що містить корпус з інформаційним елементом, виконаний у вигляді вала зі стовщенням на одному кінці і кільцевою проточкою на іншому кінці, запірне кільце у вигляді порожнього циліндра і замикаючий елемент, згідно винаходу на кінці вала з кільцевою проточкою виконані протилежні лиски, запірне кільце виконане з двома протилежними виступами, відповідними кільцевій проточці вала, замикаючий елемент виконаний у вигляді заглушки з виступами, відповідними лискам, при цьому запірне кільце і замикаючий елемент оснащені інформаційними елементами. Доцільне виконання вала, запірного кільця і заглушки прозорими, при цьому інформаційні елементи доцільно виконувати у вигляді армуючих стрічок з унікальною інформацією. Виконання на кінці вала з кільцевою проточкою протилежних лисок, а в запірному кільці двох протилежних виступів, відповідними кільцевій проточці вала, забезпечує не роз'ємність з'єднання цих елементів при діянні сили в осьовому напрямку, а заглушка з виступами, відповідними лискам, які виконані на кінці вала, виключає можливість провертання запірного кільця щодо вала. Виконання вала, запірного кільця і заглушки прозорими і оснащеними інформаційними елементами у вигляді армуючих стрічок з унікальною інформацією забезпечує візуальний контроль усіх конструктивних елементів пристрою. Суть винаходу пояснюється кресленнями, де на фіг.1 представлені елементи конструкції, на фіг.2 - загальний вид пристрою в зборі, на фіг.3 - елементи пристрою в аксонометрії. Пристрій містить корпус, виконаний у вигляді вала 1 зі стовщенням 2 на одному кінці, кільцевою проточкою 3 і з двома протилежними лисками 4 на іншому кінці, запірне кільце 5 у вигляді порожнього циліндра з двома протилежними виступами 6, відповідними кільцевій проточці 3 вала 1, замикаючий елемент, виконаний у вигляді заглушки 7 з виступами 8, відповідними лискам 4. Вал 1, запірне кільце 5 і заглушка 7 виконані прозорими з полімерного матеріалу, наприклад, акрилу і постачені інформаційними елементами, виконаними у вигляді армуючих стрічок 9, на які нанесена унікальна інформація. Позицією 10 позначені вушка закидачки дверей охоронюваного об'єкта. Запірно-пломбувальний пристрій використовується таким чином. Вал 1 зі стовщенням 2 на одному кінці, кільцевою проточкою 3 і двома протилежними лисками 4 на іншому кінці вставляється в сполучені вушка 10 закидачки дверей охоронюваного об'єкта. На вал 1 з боку кільцевої проточки 3 надівається запірне кільце 5 із двома протилежними виступами 6 так, щоб виступи 6 розташовувалися навпроти лисок 4. Запірне кільце 5 повертається на 90 градусів таким чином, щоб його виступи 6 увійшли в кільцеві проточки 3 вала 1, при цьому забезпечується нероз’ємність з'єднання цих елементів при діянні сили в осьовому напрямку. Заглушка 7 вставляється виступами 8 у простір між лисками 4 вала 1 і внутрішньою поверхнею запірного кільця 5, тим самим запобігається можливість провертання запірного кільця 5, що забезпечує не роз’ємність з'єднання конструкції. Вал 1, запірне кільце 5 і заглушка 7 виконані прозорими з полімерного матеріалу, наприклад, акрилу й армовані стрічками 9. Всі елементи пристрою постачені унікальною інформацією при їхньому виготовленні. Унікальна інформація розміщена на елементах пристрою таким чином, щоб забезпечити можливість візуального контролю з одного ракурсу. Для санкціонованого роз'єднання пристрою порушується цілісність і витягається заглушка 7. Вал і запірне кільце можуть використовуватися багаторазово. Пропонований запірно-пломбувальний пристрій забезпечує підвищення зручності експлуатації за рахунок полегшення візуального контролю при збереженні цілісності і спрощенні конструктивних елементів, що виключає їх фальсифікацію і дозволяє використовувати багаторазово.
