Спосіб очищення підземних водозбірників від шламу

Завантажити PDF файл.

Формула / Реферат

Спосіб очищення підземних водозбірників від шламу, що включає скаламучення шламу, забір пульпи з водозбірника зашламленої води, відділення твердих компонентів, який відрізняється тим, що попередньо формують водозбірник для проясненої води, скаламучення шламу і забір пульпи здійснюють турбогідронасосом шляхом подачі проясненої води з нагнітального трубопроводу основного відцентрового насоса з наступним її поверненням у водозбірник проясненої води, тверді компоненти відокремлюють у гідроциклоні з наступним скиданням проясненої у гідроциклоні води у водозбірник проясненої води.

Текст

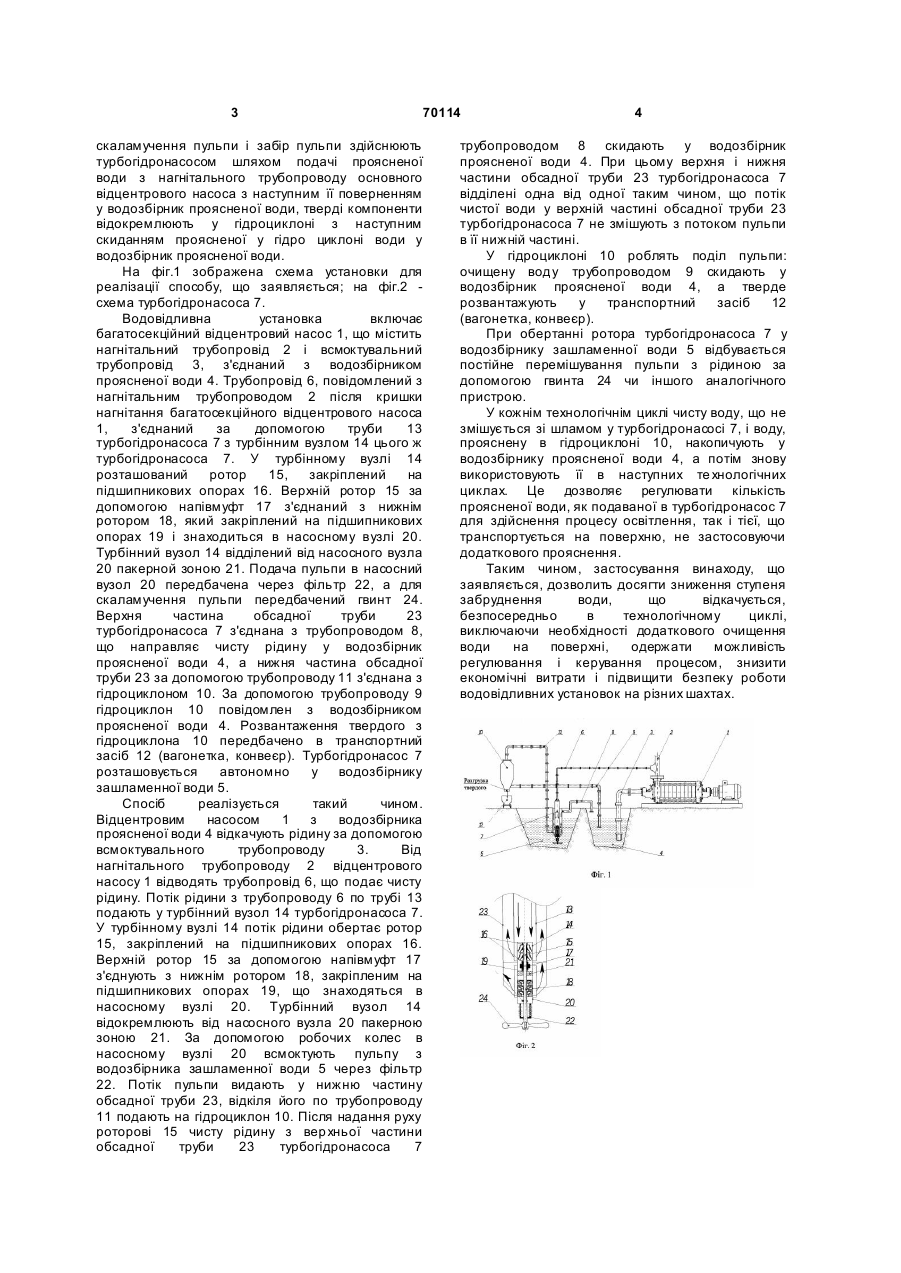

Спосіб очищення підземних водозбірників від шламу, що включає скаламучення шламу, забір 3 70114 скаламучення пульпи і забір пульпи здійснюють турбогідронасосом шляхом подачі проясненої води з нагнітального трубопроводу основного відцентрового насоса з наступним її поверненням у водозбірник проясненої води, тверді компоненти відокремлюють у гідроциклоні з наступним скиданням проясненої у гідро циклоні води у водозбірник проясненої води. На фіг.1 зображена схема установки для реалізації способу, що заявляється; на фіг.2 схема турбогідронасоса 7. Водовідливна установка включає багатосекційний відцентровий насос 1, що містить нагнітальний трубопровід 2 і всмоктувальний трубопровід 3, з'єднаний з водозбірником проясненої води 4. Трубопровід 6, повідомлений з нагнітальним трубопроводом 2 після кришки нагнітання багатосекційного відцентрового насоса 1, з'єднаний за допомогою труби 13 турбогідронасоса 7 з турбінним вузлом 14 цього ж турбогідронасоса 7. У турбінному вузлі 14 розташований ротор 15, закріплений на підшипникових опорах 16. Верхній ротор 15 за допомогою напівмуфт 17 з'єднаний з нижнім ротором 18, який закріплений на підшипникових опорах 19 і знаходиться в насосному вузлі 20. Турбінний вузол 14 відділений від насосного вузла 20 пакерной зоною 21. Подача пульпи в насосний вузол 20 передбачена через фільтр 22, а для скаламучення пульпи передбачений гвинт 24. Верхня частина обсадної труби 23 турбогідронасоса 7 з'єднана з трубопроводом 8, що направляє чисту рідину у водозбірник проясненої води 4, а нижня частина обсадної труби 23 за допомогою трубопроводу 11 з'єднана з гідроциклоном 10. За допомогою трубопроводу 9 гідроциклон 10 повідомлен з водозбірником проясненої води 4. Розвантаження твердого з гідроциклона 10 передбачено в транспортний засіб 12 (вагонетка, конвеєр). Турбогідронасос 7 розташовується автономно у водозбірнику зашламенної води 5. Спосіб реалізується такий чином. Відцентровим насосом 1 з водозбірника проясненої води 4 відкачують рідину за допомогою всмоктувального трубопроводу 3. Від нагнітального трубопроводу 2 відцентрового насосу 1 відводять трубопровід 6, що подає чисту рідину. Потік рідини з трубопроводу 6 по трубі 13 подають у турбінний вузол 14 турбогідронасоса 7. У турбінному вузлі 14 потік рідини обертає ротор 15, закріплений на підшипникових опорах 16. Верхній ротор 15 за допомогою напівмуфт 17 з'єднують з нижнім ротором 18, закріпленим на підшипникових опорах 19, що знаходяться в насосному вузлі 20. Турбінний вузол 14 відокремлюють від насосного вузла 20 пакерною зоною 21. За допомогою робочих колес в насосному вузлі 20 всмоктують пульпу з водозбірника зашламенної води 5 через фільтр 22. Потік пульпи видають у нижню частину обсадної труби 23, відкіля його по трубопроводу 11 подають на гідроциклон 10. Після надання руху роторові 15 чисту рідину з вер хньої частини обсадної труби 23 турбогідронасоса 7 4 трубопроводом 8 скидають у водозбірник проясненої води 4. При цьому верхня і нижня частини обсадної труби 23 турбогідронасоса 7 відділені одна від одної таким чином, що потік чистої води у верхній частині обсадної труби 23 турбогідронасоса 7 не змішують з потоком пульпи в її нижній частині. У гідроциклоні 10 роблять поділ пульпи: очищену воду трубопроводом 9 скидають у водозбірник проясненої води 4, а тверде розвантажують у транспортний засіб 12 (вагонетка, конвеєр). При обертанні ротора турбогідронасоса 7 у водозбірнику зашламенної води 5 відбувається постійне перемішування пульпи з рідиною за допомогою гвинта 24 чи іншого аналогічного пристрою. У кожнім технологічнім циклі чисту воду, що не змішується зі шламом у турбогідронасосі 7, і воду, прояснену в гідроциклоні 10, накопичують у водозбірнику проясненої води 4, а потім знову використовують її в наступних те хнологічних циклах. Це дозволяє регулювати кількість проясненої води, як подаваної в турбогідронасос 7 для здійснення процесу освітлення, так і тієї, що транспортується на поверхню, не застосовуючи додаткового прояснення. Таким чином, застосування винаходу, що заявляється, дозволить досягти зниження ступеня забруднення води, що відкачується, безпосередньо в технологічному циклі, виключаючи необхідності додаткового очищення води на поверхні, одержати можливість регулювання і керування процесом, знизити економічні витрати і підвищити безпеку роботи водовідливних установок на різних шахтах.

Дивитися

Додаткова інформація

Назва патенту англійською

Method for desludging of underground water collectors

Автори англійською

Samusia Volodymyr Illich, Aliiev Natikbiek Aliiovych, Khivrych Ihor Yuriiovych

Назва патенту російською

Способ очистки подземных водосборников от шлама

Автори російською

Самуся Владимир Ильич, Алиев Натикбек Алиевич, Хиврич Игорь Юрьевич

МПК / Мітки

МПК: E02D 19/00

Мітки: спосіб, підземних, шламу, водозбірників, очищення
