Приставна драбина

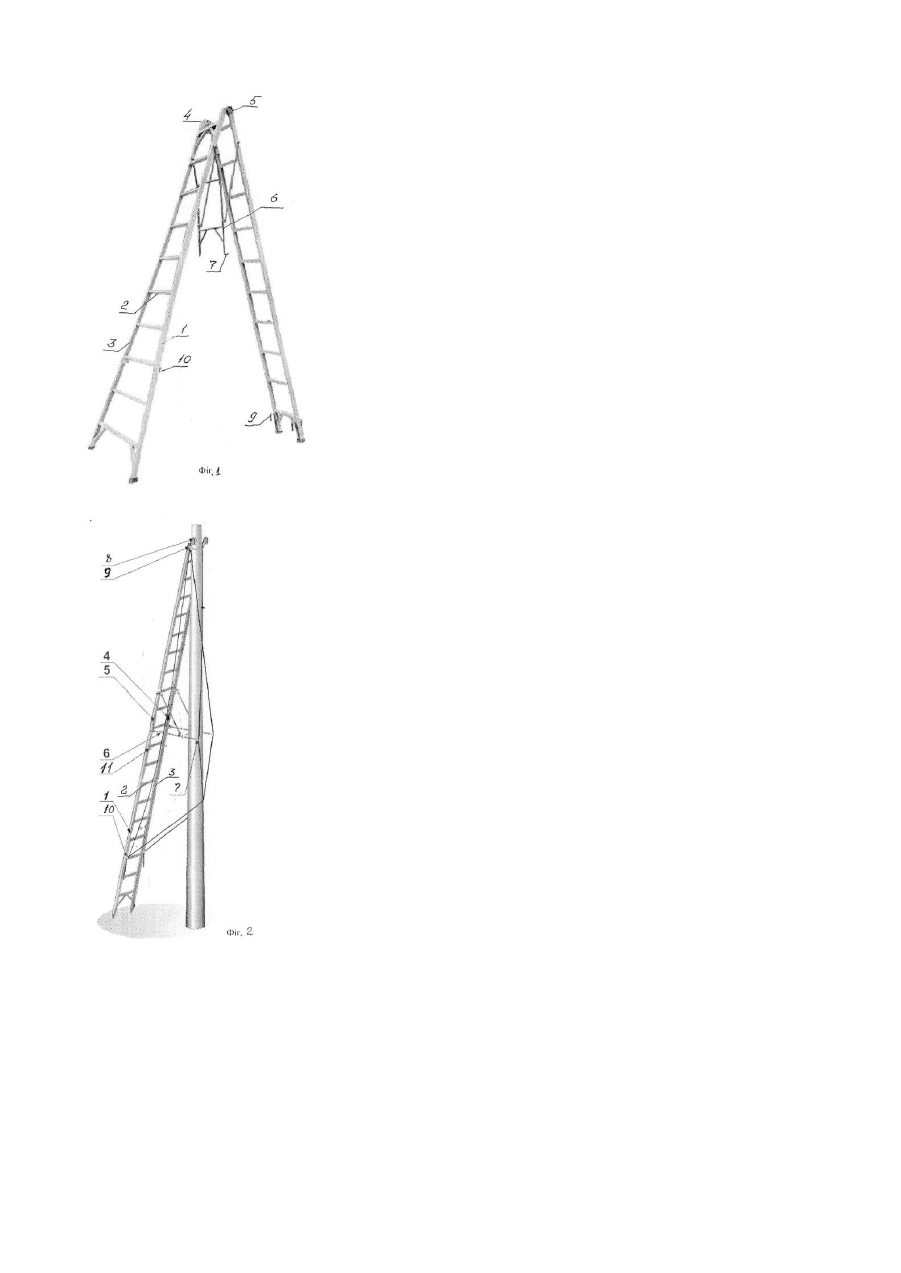

Винахід відноситься до конструкцій драбин, які використовуються для підйому на опори і організації робочого місця при проведенні профілактичних, ремонтних та інши х робіт, пов’язаних з обслуговуванням ліній електропередач, а також для підйому на висоту при обслуго вуванні інших господарських об'єктів. Відомі приставні драбини, які призначені для підйому на висоту і які складаються: - зі стояків, східців і закріплених до них кріпильних елементів - опор [1]; - зі складених стояків, парних кронштейнів, які виконані з шарнірно поєднаних між собою секцій, гнучких секторів, перекладин [2]. Відомі приставні драбини [1, 2] забезпечують підйом на висоту, але вони недостатньо надійні в роботі за рахунок відсутності в їх конструкції елементів, які забезпечують утримання драбини на опорах. Відома також приставна драбина, яка є найбільш близькою до заявляємої за своєю суттю [3]. Приставна драбина - прототип складається: - з драбинних елементів, поєднаних з нею опірних стійок за допомогою шарнірних поворотних вузлів; - жорстких горизонтальних опор з виконаними в них гніздами-фіксаторами, які призначені для підвищення стійкості при роботі. Відомій приставній драбині властиві такі недоліки: - ускладнена конструкція, яка полягає в тому, що для створення стійкості необхідні горизонтальні упори, які розміщуються на землі; - незручність і ненадійність в роботі, яка обумовлена тим, що опори драбини мають еластичні присоски, які приводяться в дію вакуумним насосом. Задачею даного винаходу є спрощення конструкції драбини, забезпечення зручності і надійності в роботі. Поставлена задача досягається тим, що приставна драбина, яка включає драбинні елементи, бокові зубчасті поворотні вузли, фіксатори, додатково вміщує самовстановлюваний проміжний упор з гачками, який висувається при розкритті драбини і створює додаткові точки опори на поверхні стовпа, а також елементи кріплення і безпеки у вигляді гаків для навішування драбини, посадових місць на її вершині, а також скобу для закріплення строп і скобу для попередження падіння працюючого з висоти. Принциповими відмінами запропонованої драбини від відомої є те, що конструкція драбини передбачає наявність проміжного упора, який встановлюється сам при розкритті драбини і не потребує, на відміну від відомої, для його встановки ніяких додаткових пристроїв (присоски, шланги, вакуум-насоси), що значно спрощує конструкцію драбини і забезпечує зручності при роботі з нею. Спрощенню конструкції сприяє також відсутність горизонтальних фіксуючи х елементів, які теж стають непотрібними завдяки наявності в конструкції драбини елементів кріплення і безпеки у вигляді гаків, посадових місць і скоб. Наявність цих елементів забезпечує надійне кріплення драбини до опори і створює необхідні заходи по забезпеченню безпеки працюючих (падіння з висоти та ін.), що сприяє підвищенню надійності драбини. Забезпечення спрощення конструкції драбини, зручностей і надійності драбини здійснюється за рахунок взаємодії всіх суттєви х ознак винаходу. На Фіг.1 зображена приставна драбина у зборі, а на Фіг.2-ця ж драбина, приставлена до опори. Драбина складається зі стояків 1, східців 2. Стояки і східці утворюють два драбинні елементи 3, які поєднані між собою боковими зубчастими елементами 4 і фіксаторами 5. Драбина має самовстановлюваний проміжний упор 6, який висувається при розкритті драбини і служить для створення додаткових точок опори на поверхню стовпа. Самовстановлюваний упор має крючки 7, за які заводяться стропи системи утримання драбини на опорі. Крім того в конструкції драбини передбачені крюки 8 для навіски драбини за елементи конструкції, посадкові місця 9 на вершині драбини для закріплення фіксуючого пояса навколо опори, скоби 10 для закріплення строп системи приведення і утримання драбини на опорі, і скоба 11 для попередження падіння працюючого з висоти. Для роботи з драбиною послабляють бокові зубчасті елементи 4 шляхом повороту фіксаторів 5, розкладають драбину і фіксують бокові зубчасті поворотні вузли. При розкритті драбини висувається самовстановлюваний проміжний упор 6, далі за відповідні скоби 10, 11 пристібають стропи приведення і утримання, а також страховочний канат, після чого на посадкові місця надівають фіксуючий охоплюючий пояс. Далі охоплюють опору стропами, і пристібаються фалом страхуючого пояса і завершують кріплення драбини. Техніко-економічними перевагами запропонованої драбини у порівнянні з відомими являються: - спрощення конструкції драбини; - забезпечення зручності в роботі; - забезпечення надійності в роботі; - зменшена маса конструкції. Апробація запропонованої приставної драбини здійснена на підприємствах енергопостачальної промисловості України і зарубіжних держав. Бібліографічні дані 1. Патент Російської Федерації №2022117С1 по кл. Е06С7/48, 1994p. 2. А.с. СССР №966217 по кл. Е06С1/14, 1982. 3. А.с. СССР №983243 по кл. Е06С1/20, 1982р. - прототип.
