Пристрій стоматологічний
Номер патенту: 70897
Опубліковано: 15.10.2004
Автори: Будник Оксана Петрівна, Будник Андрій Петрович, Лимаренко Руслан Анатолійович
Формула / Реферат

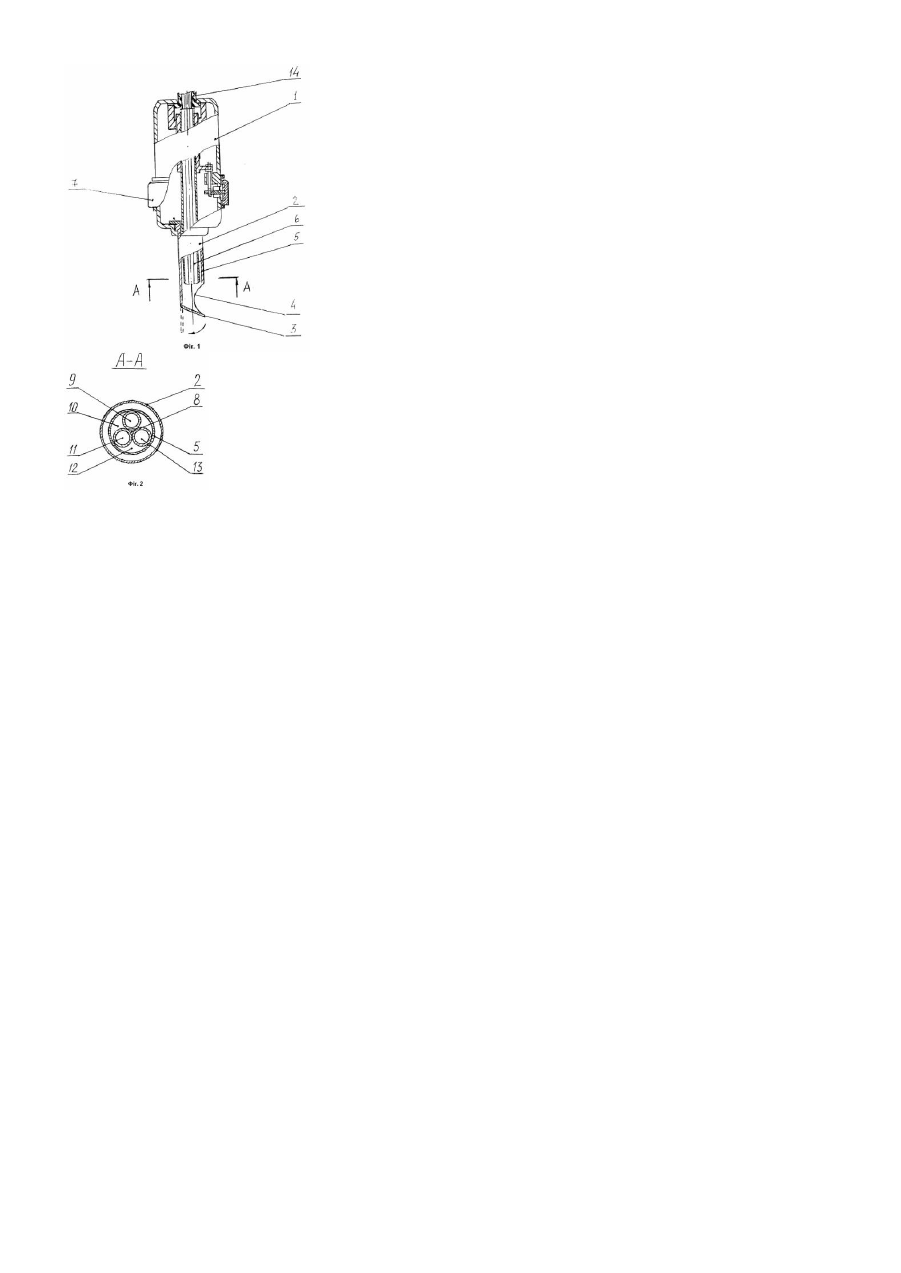

1. Пристрій стоматологічний, що має корпус, хвилевід, наконечник для роботи у ротовій порожнині пацієнта оптично з'єднаний з виходом лазера, який відрізняється тим, що має порожнисту голку з поворотним дзеркалом та циліндричний отвір для спостереження, в голці розміщено з можливістю пересування по осі тубус з функціональними каналами.
2. Пристрій за п. 1, який відрізняється тим, що має в голці канали, по яких прокладено світловоди.
Текст
Винахід відноситься до медичної техніки, зокрема, до стоматології, і може бути використаний для діагностування стану і лікування, а також для взяття аналізів. Винахід призначений для використання при ліквідації каріозних полостей у з убах, лікування чутливи х з убів, а також для видалення м'якої тканини, анестезії зуба, зняття емалі для відновлення або ортодонтичних накладок, зварювання встановленого протезу, видалення бактеріальної флори з періодонтальних пазух, видалення та/або випаровування здорової чи некротичної пульпи, вертикальної та/або горизонтальної конденсації наповнювача каналу кореня, випарювання тканини кості, видалення каміння та інших стоматологічних операцій. Відомий пристрій, що може виконувати одну з функцій запропонованого пристрою, а саме, видаляти, наприклад, карієс, стоматологічна бормашина [1]. Вона містить корпус з намагніченим ротором електромотора, пристрій для установки інструмента, обмотки статора і датчики положення ротора, які з'єднані електрокабелем з блоком управління, а на діаметрально намагніченому роторі встановлений концентрично з зазором, відносно магніту, циліндричний стакан, виконаний із феромагнітного матеріалу, обмотки статора і датчики встановлені на підшипниковому щиті і розташовані в зазорі між намагніченим ротором і циліндричним стаканом, а поверхневі шари корпуса електромотора і підшипникового щита виконані з окислу алюмінію товщиною 30...50мкм. Розташування обмоток статора і датчиків положення ротора в одному і тому ж зазорі забезпечує ідентичність форм електрорушійної сили, що збуджується в обмотках, та струму управління, що також сприяє зменшенню енерговитрат. Але такий пристрій має велику руйнівну дію, руйнуючи при своїй роботі і здорові тканини зуба (якщо подивитись в порівнянні з лазерним промінням, то останнє руйнує тільки пошкоджену карієсом зубну тканину (поглинається нею), але відбивається від здорової. Великі руйнації відбуваються також через те, що лікар не може при роботі бачити в деталях робоче поле та достатньо контролювати (особливо при окритому карієсі) процес лікування. В якості прототипу прийнятий лазерний стоматологічний пристрій [2] що, має корпус, хвилевод, наконечник для роботи у ротовій порожнині пацієнта оптично з'єднаний з виходом лазера. Лазерний пристрій під'єднано до основного та допоміжний лазера, який слугує як вказівник (маркер) для основного лазера, їх промені коаксиально заводяться в один хвилевід оптоволоконної системи. Лазерний стоматологічний пристрій має такий самий недолік, як і попередній аналог - лікар не може достатньо контролювати свої дії та відповідно процес лікування в цілому через те, що не бачить місця лікування. Установка не універсальна, для виконання ряду стоматологічних процедур необхідно купувати додаткове обладнання. В основу винаходу покладено задачу вдосконалення пристрою стоматологічного шляхом зміни його конструкції, що забезпечує збільшення кількості функціональних можливостей пристрою та економію матеріалів, що використовуються для виготовлення медичного обладнання, зменшити непродуктивне використання часу медичним персоналом, підвищити точність діагностування та проведення операцій. Збільшення кількості функціональних можливостей та економія матеріалів, що використовуються для виготовлення медичного обладнання та зменшення непродуктивного використання часу медичним персоналом, відбувається шляхом розширення списку операцій, які можна зробити за допомогою цього пристрою та зведення виконання основних необхідних функцій в один пристрій, завдяки його оригінальній конструкції, підвищити точність діагностування та проведення операцій вдається шляхом введення в систему оптичного та освітлювального каналів. Порівняльний аналіз з відомими методами показує, що заявляємий пристрій відрізняється тим, що має порожнисту голку з поворотним дзеркалом та циліндричний отвір для спостереження, в голці розміщено з можливістю пересування по осі тубус з функціональними каналами. Таким чином, заявлений спосіб відповідає критерію "новизна". Аналіз відомих технічних рішень в даній галузі техніці показав, що заявлене технічне рішення не випливає явним чином з рівня техніки, отже, запропонований винахід відповідає критерію "рівень винаходу ". На фігурі зображено загальний вигляд пристрою стоматологічного, нижче подано переріз А-А. Пристрій складається з корпусу 1, полої голки 2 з поворотним дзеркалом 3, голка 2 має циліндричний отвір для спостереження 4, в голці 2 розміщено тубус 5 з функціональними каналами 6 з можливістю пересування по осі за допомогою механізму 7. Тубус 5 має 7 функціональних каналів (8 - канал для лікування). В каналі 8 прокладено оптичне волокно, яке приєднується соосно через кожух до виходу лазерів (імпульсного і постійного), 9 - оптичний канал для спостереження завершується окуляром або слугує для передачі зображення на дисплей, 10 - канал підсвітлення за допомогою освітлювального світловода - з'єднується втулкою з освітлювачем, 11 - канал подачі/всмокутвання сухого повітря чи висмоктування рідини в спеціальну ємність (канал під'єднано до насосу), 12 - канал для подачі води чи ліків (для промивки чи лікування), 13 - для подачі в зуб пломбуючої композиції та впливу на неї світлом. На голці 2 можуть бути зроблені отвори, до яких підведені світловоди - для збільшення освітлення робочої зони. Прилад стоматологічний використовують наступним чином. Для здійснення лікувальних маніпуляцій (наприклад, видалення карієсу), вмикають лазери, та тримають пристрій таким чином, щоб через поворотне дзеркало 3 та циліндричний отвір для спостереження 4 голки 2 спрямувати лазерний промінь у напрямку, точно перпендикулярному до осі голки 2. Це дозволяє ввести наконечник у ротову порожнину і проводити необхідні маніпуляції так само, як зі звичайним свердлом. Подають освітлення через канал 9 і спостерігають зображення місця лікування на моніторі. Якщо треба застосувати такі функції як продув сухим повітрям, висмоктування, промивка чи подача в зуб пломбуючої композиції та вплив на неї світлом, повертають поворотне дзеркало 3 в положення, колінеарне з оптичною віссю пристрою та за допомогою переміщуючого механізму 7 (поворотом зовнішнього кільця навколо осі пристрою) виводять тубус 5 і здійснюють відповідну операцію. Джерела інформації: 1. Стоматологічна бормашина UA № 53776 А. 2. United States Patent Patent (5,275,564) (Dental laser assembly ). 3. Тарасов Л.В. Лазеры: действительность и надежды. - М.: Наука. Главная редакция физико-математической литературы, 1985. - 176с.
ДивитисяДодаткова інформація
Назва патенту англійськоюStomatologic tool
Назва патенту російськоюУстройство стоматологическое
МПК / Мітки
МПК: A61C 1/08
Мітки: пристрій, стоматологічний
