Пристрій для видалення парафіну зі стінок нафтогазових свердловин

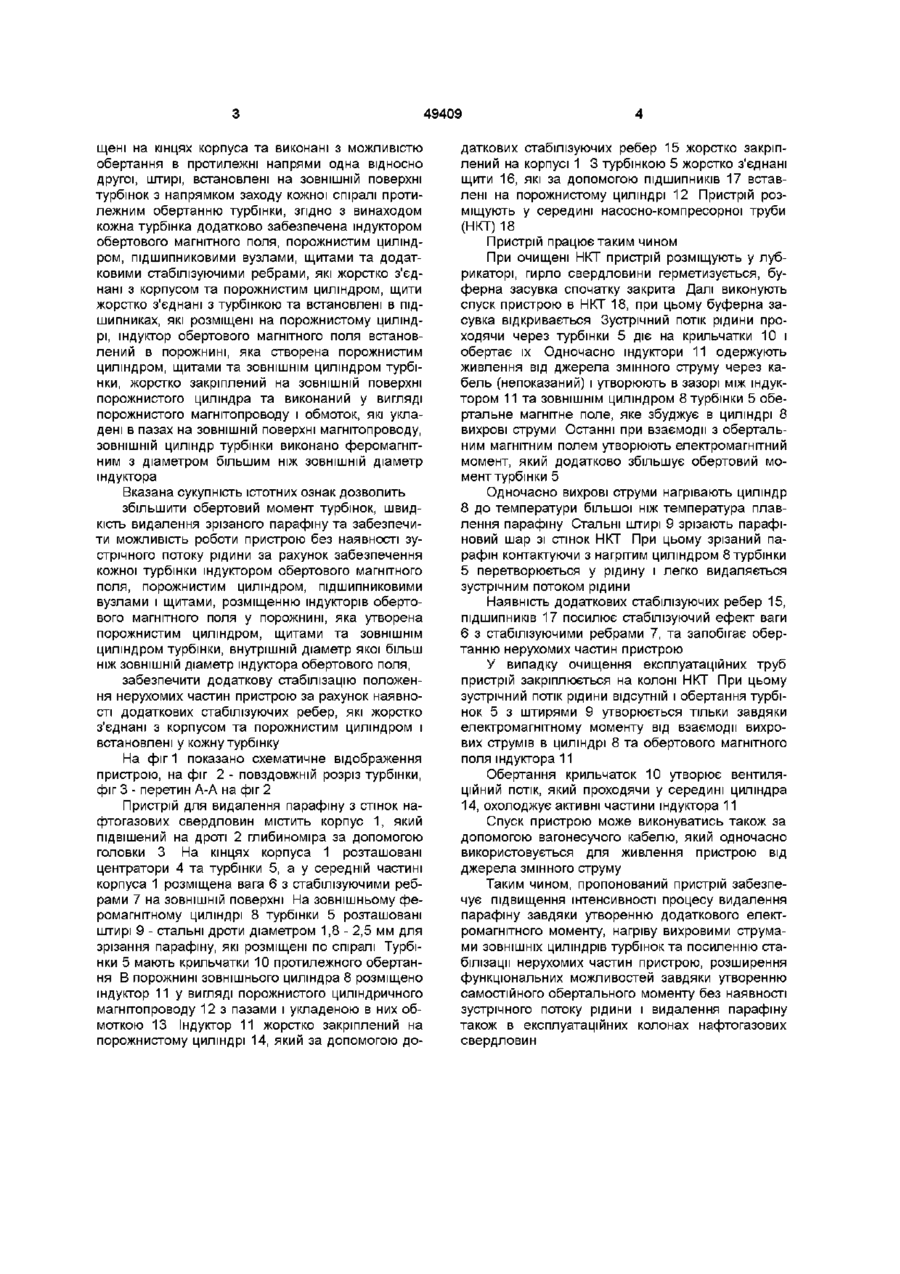

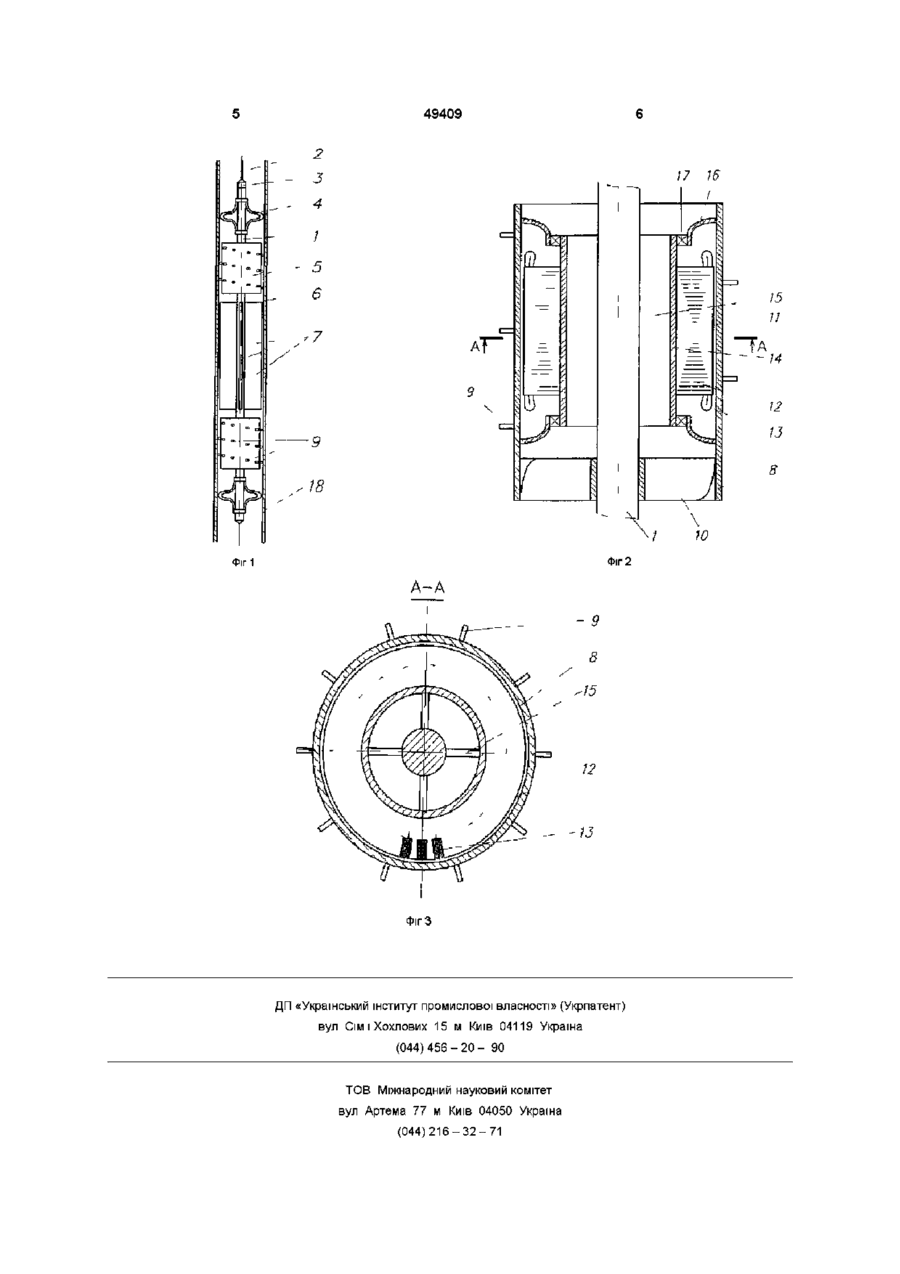

Пристрій для видалення парафіну зі стінок нафтогазових свердловин, який містить корпус з встановленою на ньому вагою з стабілізуючими ребрами та центруючими елементами, турбінки, які розміщені на кінцях корпуса та виконані з можливістю обертання в протилежні напрями одна відносно іншої, штирі встановлені на ЗОВНІШНІЙ поверхні турбінок з напрямком заходу кожної спіралі протилежним обертанню турбінки, який відрізняється тим, що кожна турбінка додатково забезпечена індуктором обертового магнітного поля, порожнистим циліндром, підшипниковими вузлами, щитами та додатковими стабілізуючими ребрами, які жорстко з'єднані з корпусом та порожнистим циліндром, щити жорстко з'єднані з турбінками та встановлені в підшипниках, які розміщені на порожнистому циліндрі, індуктор обертового магнітного поля встановлений в порожнині, яка створена порожнистим циліндром щитами та ЗОВНІШНІМ циліндром турбінки, жорстко закріплений на ЗОВНІШНІЙ поверхні порожнистого циліндра та виконаний у вигляді порожнистого магнітопроводу і обмоток, які укладені в пазах на Винахід належить до нафтогазової промисловості, а саме до пристроїв для видалення парафіноасфальтенових відкладень з внутрішньої поверхні свердловин Відомий шкребок, який має корпус з встановленою на ньому вагою з стабілізуючими ребрами та центруючими елементами, турбінки, розміщені на кінцях корпуса та виконані з можливістю обертання в протилежні напрями одна відносно другої, штирі, встановлені на ЗОВНІШНІЙ поверхні турбінок з напрямком заходу кожної спіралі протилежним обертанню турбінки (Авт свид СССР № 1594265 кл Е21В37/02, 1990, БИ№ 35) Вада пристрою полягає в тому, що він не виключає можливість зупинки обертальних елементів у вузьких зонах свердловини та при накопичені зрізаного парафіну у зазорі між внутрішньою поверхнею насосно-компресорної труби (НКТ) та поверхнею пристрою Це знижує інтенсивність процесу Крім того, пристрій не дозволяє здійснювати видалення парафіну в колонах експлуатаційних труб, що обмежує його функціональні можливості В основу винаходу поставлена задача ство рення такого пристрою для видалення парафіну зі стінок нафтогазових свердловин, в якому завдяки введенню індукторів обертового магнітного поля, порожнистих циліндрів, підшипникових вузлів, щитів та додаткових стабілізуючих ребер, новим властивостям зовнішнього циліндра турбінки, відбувається індукційний нагрів поверхні турбінок, створюється електромагнітний момент від взаємної дії обертового магнітного поля та вихрових струмів, утворюється додаткова стабілізація положення нерухомих частин пристрою, що дає можливість уникнути зупинки обертальних елементів, додатково розігрівати парафін, вести видалення парафіну в експлуатаційних трубах навіть без наявності зустрічного потоку рідини, завдяки чому підвищується інтенсивність і ефективність процесу, та розширяються функціональні можливості пристрою ЗОВНІШНІЙ поверхні магнітопроводу, ЗОВНІШНІЙ циліндр турбінки виконано феромагнітним з внутрішнім діаметром, більшим ніж ЗОВНІШНІЙ діаметр індуктора Поставлене завдання вирішується тим, що в пристрої для видалення парафіну зі стінок нафтогазових свердловин, який містить корпус з встановленою на ньому вагою з стабілізуючими ребрами та центруючими елементами, турбінки, які розмі о 49409 щені на кінцях корпуса та виконані з можливістю обертання в протилежні напрями одна відносно другої, штирі, встановлені на ЗОВНІШНІЙ поверхні турбінок з напрямком заходу кожної спіралі протилежним обертанню турбінки, згідно з винаходом кожна турбінка додатково забезпечена індуктором обертового магнітного поля, порожнистим циліндром, підшипниковими вузлами, щитами та додатковими стабілізуючими ребрами, які жорстко з'єднані з корпусом та порожнистим циліндром, щити жорстко з'єднані з турбінкою та встановлені в підшипниках, які розміщені на порожнистому циліндрі, індуктор обертового магнітного поля встановлений в порожнині, яка створена порожнистим циліндром, щитами та ЗОВНІШНІМ циліндром турбінки, жорстко закріплений на ЗОВНІШНІЙ поверхні порожнистого циліндра та виконаний у вигляді порожнистого магнітопроводу і обмоток, які укладені в пазах на ЗОВНІШНІЙ поверхні магнітопроводу, ЗОВНІШНІЙ циліндр турбінки виконано феромагнітним з діаметром більшим ніж ЗОВНІШНІЙ діаметр індуктора даткових стабілізуючих ребер 15 жорстко закріплений на корпусі 1 3 турбінкою 5 жорстко з'єднані щити 16, які за допомогою ПІДШИПНИКІВ 17 вставлені на порожнистому циліндрі 12 Пристрій розміщують у середині насосно-компресорної труби (НКТ) 18 Пристрій працює таким чином При очищені НКТ пристрій розміщують у лубрикаторі, гирло свердловини герметизується, буферна засувка спочатку закрита Далі виконують спуск пристрою в НКТ 18, при цьому буферна засувка відкривається Зустрічний потік рідини проходячи через турбінки 5 діє на крильчатки 10 і обертає їх Одночасно індуктори 11 одержують живлення від джерела змінного струму через кабель (непоказаний) і утворюють в зазорі між індуктором 11 та ЗОВНІШНІМ циліндром 8 турбінки 5 обертальне магнітне поле, яке збуджує в циліндрі 8 вихрові струми Останні при взаємодії з обертальним магнітним полем утворюють електромагнітний момент, який додатково збільшує обертовий момент турбінки 5 Вказана сукупність істотних ознак дозволить збільшити обертовий момент турбінок, швидкість видалення зрізаного парафіну та забезпечити можливість роботи пристрою без наявності зустрічного потоку рідини за рахунок забезпечення кожної турбінки індуктором обертового магнітного поля, порожнистим циліндром, підшипниковими вузлами і щитами, розміщенню індукторів обертового магнітного поля у порожнині, яка утворена порожнистим циліндром, щитами та ЗОВНІШНІМ циліндром турбінки, внутрішній діаметр якої більш ніж ЗОВНІШНІЙ діаметр індуктора обертового поля, забезпечити додаткову стабілізацію положення нерухомих частин пристрою за рахунок наявності додаткових стабілізуючих ребер, які жорстко з'єднані з корпусом та порожнистим циліндром і встановлені у кожну турбінку На фіг 1 показано схематичне відображення пристрою, на фіг 2 - повздовжній розріз турбінки, фіг 3 - перетин А-А на фіг 2 Пристрій для видалення парафіну з стінок нафтогазових свердловин містить корпус 1, який підвішений на дроті 2 глибиноміра за допомогою головки 3 На кінцях корпуса 1 розташовані центратори 4 та турбінки 5, а у середній частині корпуса 1 розміщена вага 6 з стабілізуючими ребрами 7 на ЗОВНІШНІЙ поверхні На зовнішньому феромагнітному циліндрі 8 турбінки 5 розташовані штирі 9 - стальні дроти діаметром 1,8 - 2,5 мм для зрізання парафіну, які розміщені по спіралі Турбінки 5 мають крильчатки 10 протилежного обертання В порожнині зовнішнього циліндра 8 розміщено індуктор 11 у вигляді порожнистого циліндричного магнітопроводу 12 з пазами і укладеною в них обмоткою 13 Індуктор 11 жорстко закріплений на порожнистому циліндрі 14, який за допомогою до Одночасно вихрові струми нагрівають циліндр 8 до температури більшої ніж температура плавлення парафіну Стальні штирі 9 зрізають парафіновий шар зі стінок НКТ При цьому зрізаний парафін контактуючи з нагрітим циліндром 8 турбінки 5 перетворюється у рідину і легко видаляється зустрічним потоком рідини Наявність додаткових стабілізуючих ребер 15, ПІДШИПНИКІВ 17 посилює стабілізуючий ефект ваги 6 з стабілізуючими ребрами 7, та запобігає обертанню нерухомих частин пристрою У випадку очищення експлуатаційних труб пристрій закріплюється на колоні НКТ При цьому зустрічний потік рідини відсутній і обертання турбінок 5 з штирями 9 утворюється тільки завдяки електромагнітному моменту від взаємодії вихрових струмів в циліндрі 8 та обертового магнітного поля індуктора 11 Обертання крильчаток 10 утворює вентиляційний потік, який проходячи у середині циліндра 14, охолоджує активні частини індуктора 11 Спуск пристрою може виконуватись також за допомогою вагонесучого кабелю, який одночасно використовується для живлення пристрою від джерела змінного струму Таким чином, пропонований пристрій забезпечує підвищення інтенсивності процесу видалення парафіну завдяки утворенню додаткового електромагнітного моменту, нагріву вихровими струмами ЗОВНІШНІХ циліндрів турбінок та посиленню стабілізації нерухомих частин пристрою, розширення функціональних можливостей завдяки утворенню самостійного обертального моменту без наявності зустрічного потоку рідини і видалення парафіну також в експлуатаційних колонах нафтогазових свердловин 49409 ft. 15 U ~14 12 13 Фіг 2 Фіг 1 А-А Фіг З ДП «Український інститут промислової власності» (Укрпатент) вул СІМІХОХЛОВИХ 15 м Київ 04119 Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ Міжнародний науковий комітет вул Артема 77 м Київ 04050 Україна (044)216-32-71
