Вогнетривка бетонна суміш

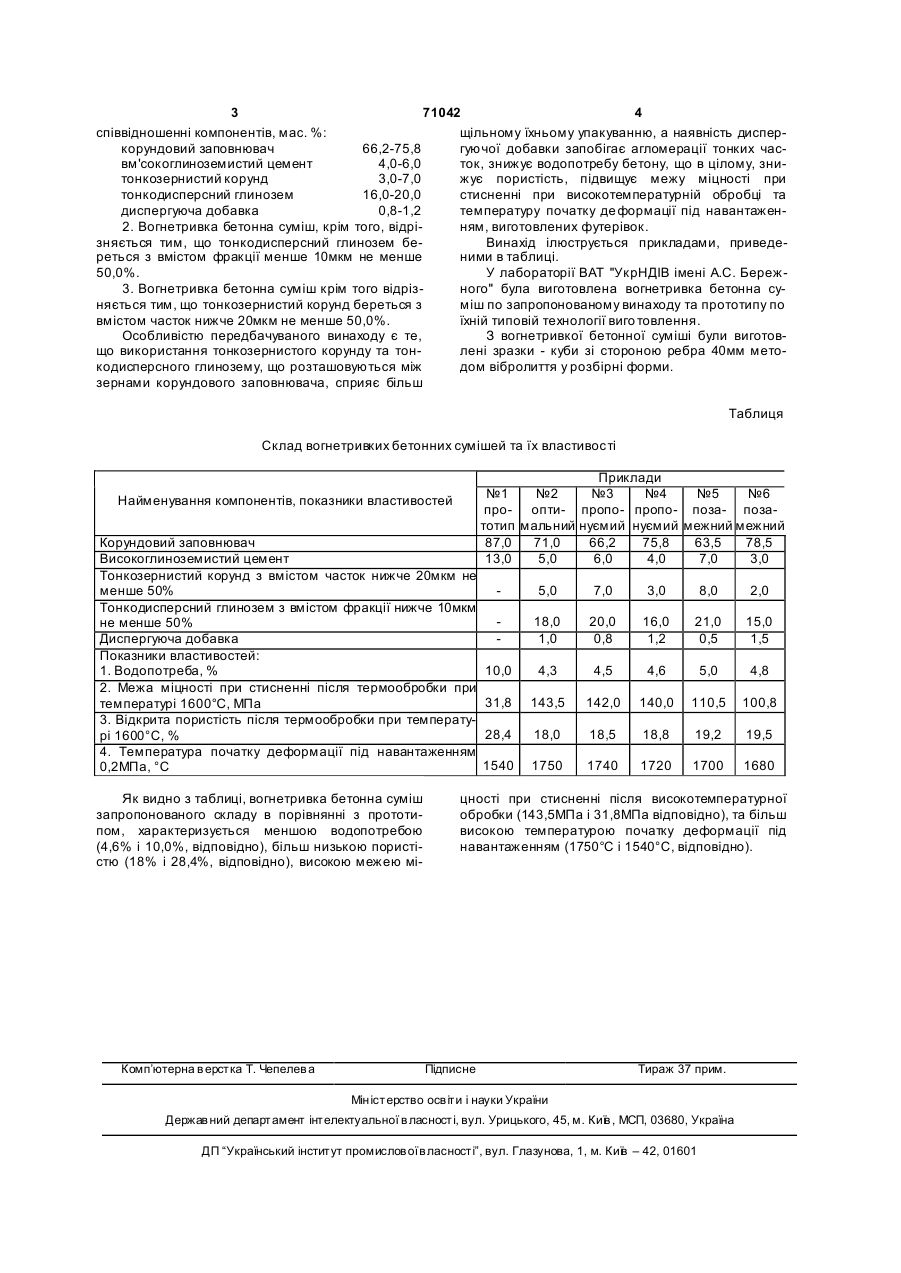

1. Вогнетривка бетонна суміш, що містить корундовий заповнювач та високоглиноземистий цемент, яка відрізняється тим, що вона додатково містить тонкозернистий корунд, тонкодисперсний глинозем та диспергуючу добавку при такому співвідношенні компонентів, мас. %: корундовий заповнювач 66,2-75,8 високоглиноземистий цемент 4,0-6,0 тонкозернистий корунд 3,0-7,0 тонкодисперсний глинозем 16,0-20,0 диспергуюча добавка 0,8-1,2. 2. Вогнетривка бетонна суміш за п.1, яка відрізняється тим, що у тонкодисперсному глиноземі кількість фракції з розміром часточок менше 10 мкм складає не менше 50%. 3. Вогнетривка бетонна суміш за п.1 або 2, яка відрізняє ться тим, що у тонкозернистому корунді кількість часточок розміром менше 20 мкм складає не менше 50%. Винахід відноситься до вогнетривів промисловості і може бути використаний для виробництва вогнетривкого бетону, призначеного для виготовлення монолітних футерівок елементів теплових агрегатів, наприклад, обічайок, стін та дна сталерозливних ковшів та інше. Відома маса, яка вміщує електрокорунд, високоглиноземистий цемент та титановміщуючу добавку, (А.С. СРСР №1678808, МПК С04В35/10, 91p.). Недоліком указаної бетонної суміші є висока водопотреба, висока пористість, низька температура початку деформації під навантаженням. Найбільш близькою до передбачуваного винаходу по те хнічній сутності та досягаемому результату :є: і гідравлічно твердіюча маса, яка вміщує, мас. %: корундовий заповнювач (87,0), высокоглиноземистий цемент (13,0). (Н.Н.Соколов, P.M.Шумейко, П.Д.Орехов "Кор ундовые гидравлически твердеющие набивные массы для установок вакуумирования стали" / Огнеупоры, 1984, №1, с.5-7) Однак і ця гідравлічно твердіюча маса характеризується високою водопотребою (10,0%), високою пористістю (28,4%), низькою високотемпературною міцністю (31,8МПа) та недостатньо високою температурою початку деформації під навантаженням 0,2МПа (1540°С). В основу винаходу поставлена задача створення вогнетривкої бетонної суміші, в якій використання тонкозернистого корунду, тонкодисперсного глинозему та диспергуючої добавки, забезпечує зниження водопотреби, зниження пористості, підвищення високотемпературної міцності та температури початку деформації під навантаженням, що у свою чергу підвищує стійкість футерівок теплових агрегатів. Поставлена задача вирішується тим, що: 1. Вогнетривка бетонна суміш, яка вміщує корундовий заповнювач та високоглиноземистий цемент, відрізняється тим, що вона додатково містить тонкозернистий корунд, тонкодисперсний глинозем та диспергуючу добавку при наступному (19) UA (11) 71042 (13) (21) 2002064530 (22) 04.06.2002 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Примаченко Володимир Васильович, Мартиненко Валерій Владленович, Бабкіна Ліна Олексіївна, Солошенко Людмила Миколаївна, Хончик Інна Володимирівна, Святолуцька Віра Михайлівна, Нікуліна Людмила Миколаївна (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С. БЕРЕЖНОГО" (56) UA 45983, C2, 15.05.2002 (по з.97041718, опубл. 30.10.1998) UA 46063, C2, 15.05.2002 (по з.98042010, опубл. 29.12.1999) UA 48283, C2, 15.08.2002 (по з.99073803, опубл. 15.03.2001) SU 1688469, A, 30.09.1979 RU 2055054, C1, 27.02.1996 RU 2140407, C1, 27.10.1999 RU 2170717, C1, 20.07.2001 C2 1 3 71042 4 співвідношенні компонентів, мас. %: щільному їхньому упакуванню, а наявність дисперкорундовий заповнювач 66,2-75,8 гуючої добавки запобігає агломерації тонких часвм'сокоглиноземистий цемент 4,0-6,0 ток, знижує водопотребу бетону, що в цілому, знитонкозернистий корунд 3,0-7,0 жує пористість, підвищує межу міцності при тонкодисперсний глинозем 16,0-20,0 стисненні при високотемпературній обробці та диспергуюча добавка 0,8-1,2 температуру початку де формації під навантажен2. Вогнетривка бетонна суміш, крім того, відріням, виготовлених футерівок. зняється тим, що тонкодисперсний глинозем беВинахід ілюструється прикладами, приведереться з вмістом фракції менше 10мкм не менше ними в таблиці. 50,0%. У лабораторії ВАТ "УкрНДІВ імені А.С. Береж3. Вогнетривка бетонна суміш крім того відрізного" була виготовлена вогнетривка бетонна суняється тим, що тонкозернистий корунд береться з міш по запропонованому винаходу та прототипу по вмістом часток нижче 20мкм не менше 50,0%. їхній типовій технології виго товлення. Особливістю передбачуваного винаходу є те, З вогнетривкої бетонної суміші були виготовщо використання тонкозернистого корунду та тонлені зразки - куби зі стороною ребра 40мм метокодисперсного глинозему, що розташовуються між дом вібролиття у розбірні форми. зернами корундового заповнювача, сприяє більш Таблиця Склад вогнетривких бетонних сумішей та їх властивості Найменування компонентів, показники властивостей Корундовий заповнювач Високоглиноземистий цемент Тонкозернистий корунд з вмістом часток нижче 20мкм не менше 50% Тонкодисперсний глинозем з вмістом фракції нижче 10мкм не менше 50% Диспергуюча добавка Показники властивостей: 1. Водопотреба, % 2. Межа міцності при стисненні після термообробки при температурі 1600°С, МПа 3. Відкрита пористість після термообробки при температурі 1600°С, % 4. Температура початку деформації під навантаженням 0,2МПа, °С Як видно з таблиці, вогнетривка бетонна суміш запропонованого складу в порівнянні з прототипом, характеризується меншою водопотребою (4,6% і 10,0%, відповідно), більш низькою пористістю (18% і 28,4%, відповідно), високою межею мі Комп’ютерна в ерстка Т. Чепелев а Приклади №1 №2 №3 №4 №5 №6 про- опти- пропо- пропо- поза- позатотип мальний нуємий нуємий межний межний 87,0 71,0 66,2 75,8 63,5 78,5 13,0 5,0 6,0 4,0 7,0 3,0 5,0 7,0 3,0 8,0 2,0 18,0 1,0 20,0 0,8 16,0 1,2 21,0 0,5 15,0 1,5 10,0 4,3 4,5 4,6 5,0 4,8 31,8 143,5 142,0 140,0 110,5 100,8 28,4 18,0 18,5 18,8 19,2 19,5 1540 1750 1740 1720 1700 1680 цності при стисненні після високотемпературної обробки (143,5МПа і 31,8МПа відповідно), та більш високою температурою початку деформації під навантаженням (1750°С і 1540°С, відповідно). Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
