Пристрій для приготування кормів

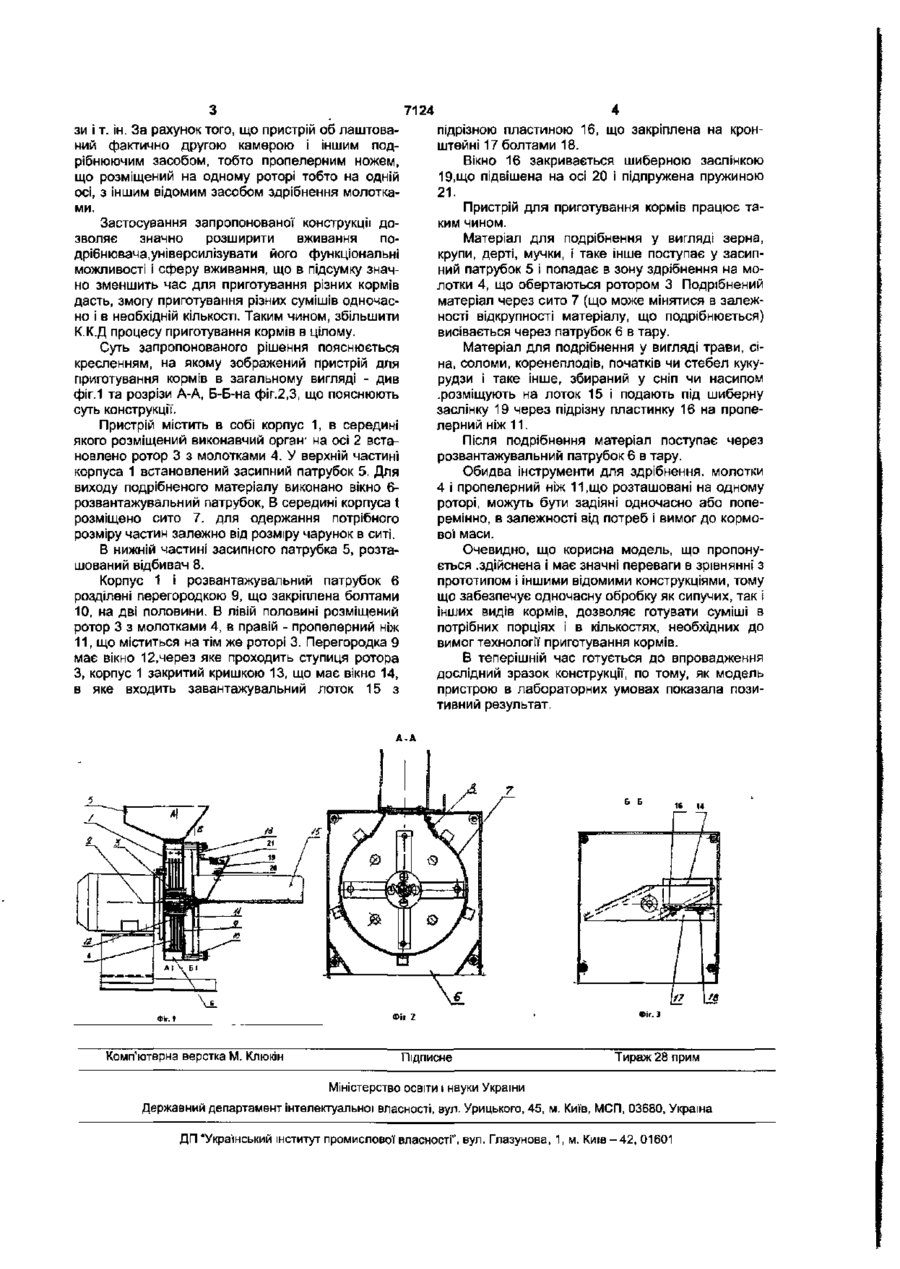

Пристрій для приготування кормів, що містить в собі корпус, в якому розташований ротор з молотками, засипний патрубок, в нижній частині якого встановлений відбивач у вигляді частини циліндра, розгорнутий відносно ротора так, що твірна його циліндричної поверхні складає гострий кут з дотичною до траєкторії обертання молотків ротора, що виходять з однієї точки, розвантажувальний патрубок та привід, який відрізняється тим, що корпус та розвантажувальний патрубок розділені перегородкою на дві половини: в правій розташовані молотки, а в лівій - пропелерний ніж, закріплені на одному роторі, при цьому ліва половина корпуса облаштована завантажувальним лотком з підрізною пластиною та вікном. Корисна модель, що пропонується до патентного захисту, відноситься до пристроїв для подрібнення кормів, зокрема молоткових млинів, і може бути застосована в сільському господарстві та в інших галузях промисловості для подрібнення матеріалів, наприклад, в будівництві при приготуванні розчинів. Відомі пристрої для приготування кормів, що містять за інструмент для подрібнення - молоткові дробілки, закріпленні на роторі, розміщені в корпусі і споряджені приводом [див наприклад а.с. СРСР №№ 1595564,1565506,1673210 по кл. ВО2 с 13/02]. Найбільш близьким аналогом пристрою, що заявляється, вибраним як прототип, є пристрій для подрібнення по а.с №1369792 (приведений в додатку до цих матеріалів), що містить в собі корпус, в якому розміщений ротор з молотками, завантажувальний патрубок, в нижній частині якого встановлений відбивач у вигляді частини циліндра, вивантажувальний патрубок, при цьому відбивач розгорнутий відносно ротора так, що твірна його циліндричної поверхні складає гострий кут з дотичною до траєкторії обертання молотків ротора, що виходять з однієї точки, Загальними суттєвими ознаками відомого нам пристрою, що заявляється, є корпус в якому розміщений ротор з молотками, засипний патрубок, в нижній частині якого встановлений відбивач у вигляді частини циліндра, розгорнутий відносно ротора так, що твірна його циліндричної поверхні складає гострий кут з дотичною до траєкторії обертання молотків ротора, що виходять з однієї точки. При роботі відомого пристрою для подрібнення ми маємо змогу здрібнювати тільки зернові культури, та крупу, дерть і та інше і не маємо змоги подрібнювати на більш мілкі частки (навіть доводити до стану каші) траву, сіно, стебло кукурудзи, коренеплодів, тобто, буряки, картоплю і т. Інше. Для їх здрібнення потрібний інший пристрій, призначений спеціально для роботи з кормовим матеріалом. В основу корисної моделі поставлена задача удосконалення конструкції відомого пристрою, в якому б шляхом модернізації конструкції вирішувалася задача подрібнення Інших кормів, не тільки зерна, тобто універсалізації пристрою в цілому Поставлена задача вирішується тим, що в пристрої для приготування кормів, що містить в собі корпус, в якому розташовані ротор з молотками, засипний патрубок, в нижній частині якого встановлений відбивач у вигляді частини циліндра, розташований відносно ротора так, що твірна його циліндричної поверхні складає гострий кут з достатньою до траєкторії обертання молотків ротора, що виходить з однієї точки, розвантажувальний патрубок та привод. Відповідно до корисної моделі, що пропонується .корпус та розвантажувальний патрубок розділені перегородкою на дві половини, в правій-розташовані молотки, а в лівій - пропелерний ніж, закріплені на одному роторі, при цьому ліва половина корпуса об лаштована вікном та завантажувальним лотком з підрізною пластиною. Запропонована конструкція забезпечує подрібнення практично всіх видів кормів, зокрема, сіна, трави, коренеплодів, крупних стебел кукуруд CM 7124 зи і т. ін. За рахунок того, що пристрій об лаштований фактично другою камерою і іншим подрібнюючим засобом, тобто пропелерним ножем, що розміщений на одному роторі тобто на одній осі, з іншим відомим засобом здрібнення молотками. Застосування запропонованої конструкції дозволяє значно розширити вживання подрібнювача.універсилізувати його функціональні можливості і сферу вживання, що в підсумку значно зменшить час для приготування різних кормів дасть, змогу приготування різних сумішів одночасно і в необхідній кількості. Таким чином, збільшити К.К.Д процесу приготування кормів в цілому. Суть запропонованого рішення пояснюється кресленням, на якому зображений пристрій для приготування кормів в загальному вигляді - див фіг.1 та розрізи А-А, Б-Б-на фіг.2,3, що пояснюють суть конструкції. Пристрій містить в собі корпус 1, в середині якого розміщений виконавчий орган1 на осі 2 встановлено ротор 3 з молотками 4. У верхній частині корпуса 1 встановлений засипний патрубок 5. Для виходу подрібненого матеріалу виконано вікно 6розвантажувальний патрубок, В середині корпуса t розміщено сито 7. для одержання потрібного розміру частин залежно від розміру чарунок в ситі. В нижній частині засипного патрубка 5, розташований відбивач 8. Корпус 1 і розвантажувальний патрубок 6 розділені перегородкою 9, що закріплена болтами 10, на дві половини. В лівій половині розміщений ротор 3 з молотками 4, в правій - пропелерний ніж 11, що міститься на тім же роторі 3. Перегородка 9 має вікно 12,через яке проходить ступиця ротора З, корпус 1 закритий кришкою 13, що має вікно 14, в яке входить завантажувальний лоток 15 з підрізною пластиною 16, що закріплена на кронштейні 17 болтами 18. Вікно 16 закривається шиберною заслінкою 19,що підвішена на осі 20 і підпружена пружиною 21. Пристрій для приготування кормів працює таким чином. Матеріал для подрібнення у вигляді зерна, крупи, дерті, мучки, і таке інше поступає у засипний патрубок 5 і попадає в зону здрібнення на молотки 4, що обертаються ротором 3 Подрібнений матеріал через сито 7 (що може мінятися в залежності відкрупності матеріалу, що подрібнюється) висівається через патрубок 6 в тару. Матеріал для подрібнення у вигляді трави, сіна, соломи, коренеплодів, початків чи стебел кукурудзи і таке інше, збираний у сніп чи насипом .розміщують на лоток 15 і подають під шиберну заслінку 19 через підрізну пластинку 16 на пропелерний ніж 11. Після подрібнення матеріал поступає через розвантажувальний патрубок 6 в тару. Обидва Інструменти для здрібнення, молотки 4 І пропелерний ніж 11,що розташовані на одному роторі, можуть бути задіяні одночасно або поперемінно, в залежності від потреб і вимог до кормової маси. Очевидно, що корисна модель, що пропонується .здійснена і має значні переваги в зрівнянні з прототипом і іншими відомими конструкціями, тому що забезпечує одночасну обробку як сипучих, так і інших видів кормів, дозволяє готувати суміші в потрібних порціях і в кількостях, необхідних до вимог технології приготування кормів. В теперішній час готується до впровадження дослідний зразок конструкції, по тому, як модель пристрою в лабораторних умовах показала позитивний результат. А-А Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
