Спосіб обробки гарячеоцинкованої листової сталі

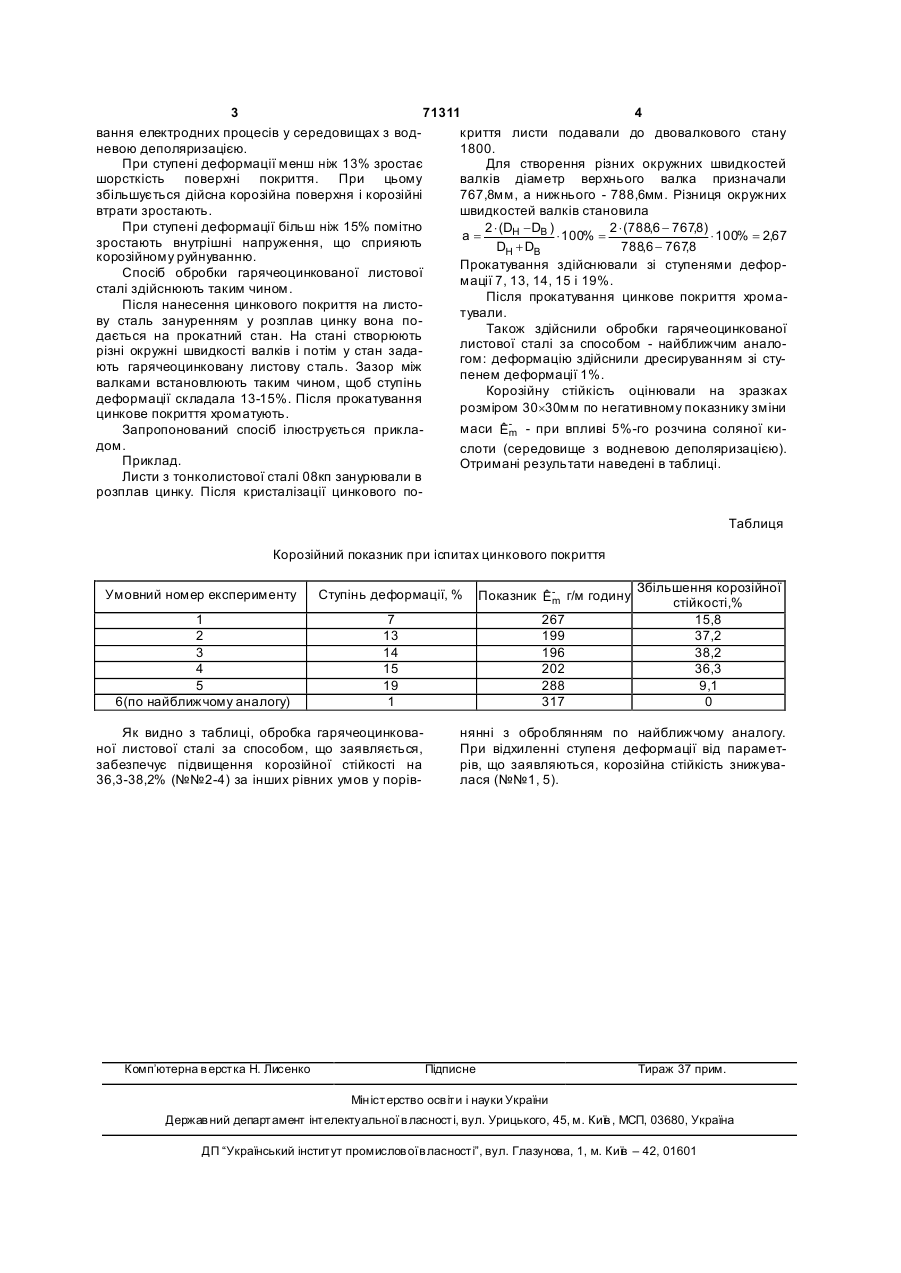

Спосіб обробки гарячеоцинкованої листової сталі, що включає холодне деформування у валках з різними коловими швидкостями і наступне хроматування, який відрізняється тим, що холодне деформування здійснюють прокатуванням із ступенем деформації 13-15%. (19) (21) 20031211952 (22) 19.12.2003 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Алімов Валерій Іванович, Байков Євген Вікторович, Кравчук Олена Анатоліївна, Риженков Олександр Миколайович 3 71311 4 вання електродних процесів у середовищах з водкриття листи подавали до двовалкового стану невою деполяризацією. 1800. При ступені деформації менш ніж 13% зростає Для створення різних окружних швидкостей шорсткість поверхні покриття. При цьому валків діаметр верхнього валка призначали збільшується дійсна корозійна поверхня і корозійні 767,8мм, а нижнього - 788,6мм. Різниця окружних втрати зростають. швидкостей валків становила При ступені деформації більш ніж 15% помітно 2 × (DH - DB ) 2 × (788,6 - 767,8 ) a= × 100% = × 100% = 2,67 зростають внутрішні напруження, що сприяють DH + DB 788,6 - 767 8 , корозійному руйнуванню. Прокатування здійснювали зі ступенями дефорСпосіб обробки гарячеоцинкованої листової мації 7, 13, 14, 15 і 19%. сталі здійснюють таким чином. Після прокатування цинкове покриття хромаПісля нанесення цинкового покриття на листотували. ву сталь зануренням у розплав цинку вона поТакож здійснили обробки гарячеоцинкованої дається на прокатний стан. На стані створюють листової сталі за способом - найближчим аналорізні окружні швидкості валків і потім у стан задагом: деформацію здійснили дресируванням зі стують гарячеоцинковану листову сталь. Зазор між пенем деформації 1%. валками встановлюють таким чином, щоб ступінь Корозійну стійкість оцінювали на зразках деформації складала 13-15%. Після прокатування розміром 30´30мм по негативному показнику зміни цинкове покриття хроматують. маси Ê- - при впливі 5%-го розчина соляної киЗапропонований спосіб ілюструється приклаm дом. слоти (середовище з водневою деполяризацією). Приклад. Отримані результати наведені в таблиці. Листи з тонколистової сталі 08кп занурювали в розплав цинку. Після кристалізації цинкового поТаблиця Корозійний показник при іспитах цинкового покриття Умовний номер експерименту Ступінь деформації, % Показник Ê- г/м годину m 1 2 3 4 5 6(по найближчому аналогу) 7 13 14 15 19 1 267 199 196 202 288 317 Як видно з таблиці, обробка гарячеоцинкованої листової сталі за способом, що заявляється, забезпечує підвищення корозійної стійкості на 36,3-38,2% (№№2-4) за інших рівних умов у порів Комп’ютерна в ерстка Н. Лисенко Збільшення корозійної стійкості,% 15,8 37,2 38,2 36,3 9,1 0 нянні з оброблянням по найближчому аналогу. При відхиленні ступеня деформації від параметрів, що заявляються, корозійна стійкість знижувалася (№№1, 5). Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
