Муфта комбінована зубчата з запобіжним фрикціоном
Номер патенту: 71411
Опубліковано: 15.11.2004
Автори: Басов Юрій Федорович, Штиков Андрій Олександрович, Штепа Віктор Афанасійович
Формула / Реферат
Муфта комбінована зубчата з запобіжним фрикціоном, що містить дві зубчаті півмуфти, дві зубчаті обойми і запобіжний фрикціон з дисками, які притискаються центральною пружиною, яка відрізняється тим, що запобіжний фрикціон розташований між двома зубчатими півмуфтами з можливістю підтискання його сталевих і фрикційних дисків, а в зовнішньому корпусі запобіжного фрикціона виконані отвори.
Текст

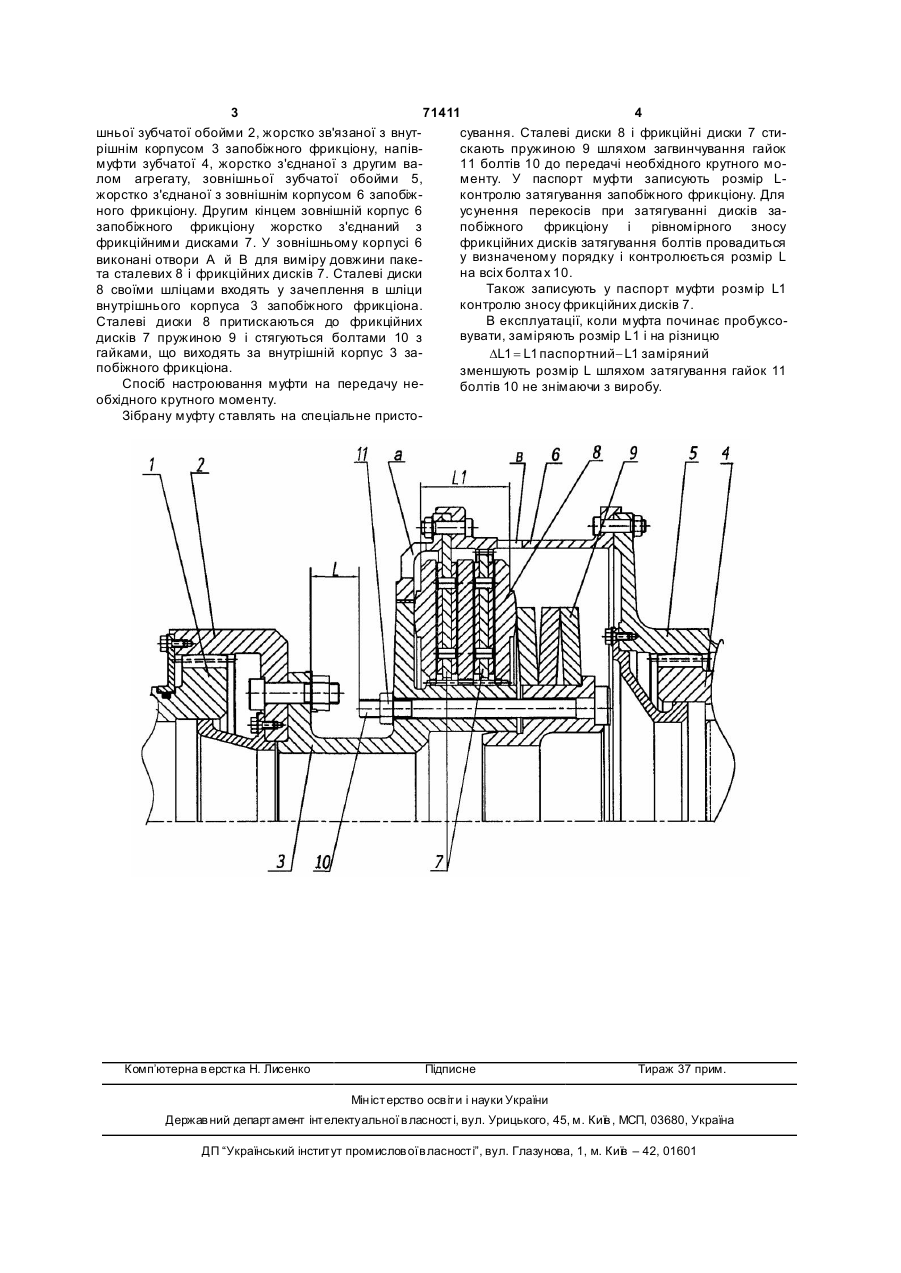

Муфта комбінована зубчата з запобіжним фрикціоном, що містить дві зубчаті півмуфти, дві зубчаті обойми і запобіжний фрикціон з дисками, які притискаються центральною пружиною, яка відрізняє ться тим, що запобіжний фрикціон розташований між двома зубчатими півмуфтами з можливістю підтискання його сталевих і фрикційних дисків, а в зовнішньому корпусі запобіжного фрикціона виконані отвори. (19) (21) 20031212796 (22) 29.12.2003 (24) 15.11.2004 (46) 15.11.2004, Бюл. № 11, 2004 р. (72) Басов Юрій Федорович, Штиков Андрій Олександрович, Штепа Віктор Афанасійович (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "МОТОР СІЧ" 3 71411 4 шньої зубчатої обойми 2, жорстко зв'язаної з внутсування. Сталеві диски 8 і фрикційні диски 7 стирішнім корпусом 3 запобіжного фрикціону, напівскають пружиною 9 шляхом загвинчування гайок муфти зубчатої 4, жорстко з'єднаної з другим ва11 болтів 10 до передачі необхідного крутного молом агрегату, зовнішньої зубчатої обойми 5, менту. У паспорт муфти записують розмір Lжорстко з'єднаної з зовнішнім корпусом 6 запобіжконтролю затягування запобіжного фрикціону. Для ного фрикціону. Другим кінцем зовнішній корпус 6 усунення перекосів при затягуванні дисків зазапобіжного фрикціону жорстко з'єднаний з побіжного фрикціону і рівномірного зносу фрикційними дисками 7. У зовнішньому корпусі 6 фрикційних дисків затягування болтів провадиться у визначеному порядку і контролюється розмір L виконані отвори A й B для виміру довжини пакена всіх болта х 10. та сталевих 8 і фрикційних дисків 7. Сталеві диски Також записують у паспорт муфти розмір L1 8 своїми шліцами входять у зачеплення в шліци контролю зносу фрикційних дисків 7. внутрішнього корпуса 3 запобіжного фрикціона. В експлуатації, коли муфта починає пробуксоСталеві диски 8 притискаються до фрикційних вувати, заміряють розмір L1 і на різницю дисків 7 пружиною 9 і стягуються болтами 10 з гайками, що виходять за внутрішній корпус 3 заDL1 = L1 паспортний - L1 заміряний побіжного фрикціона. зменшують розмір L шляхом затягування гайок 11 Спосіб настроювання муфти на передачу неболтів 10 не знімаючи з виробу. обхідного крутного моменту. Зібрану муфту ставлять на спеціальне присто Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
