Пристрій для випробування лопаток робочих коліс осьових вентиляторів

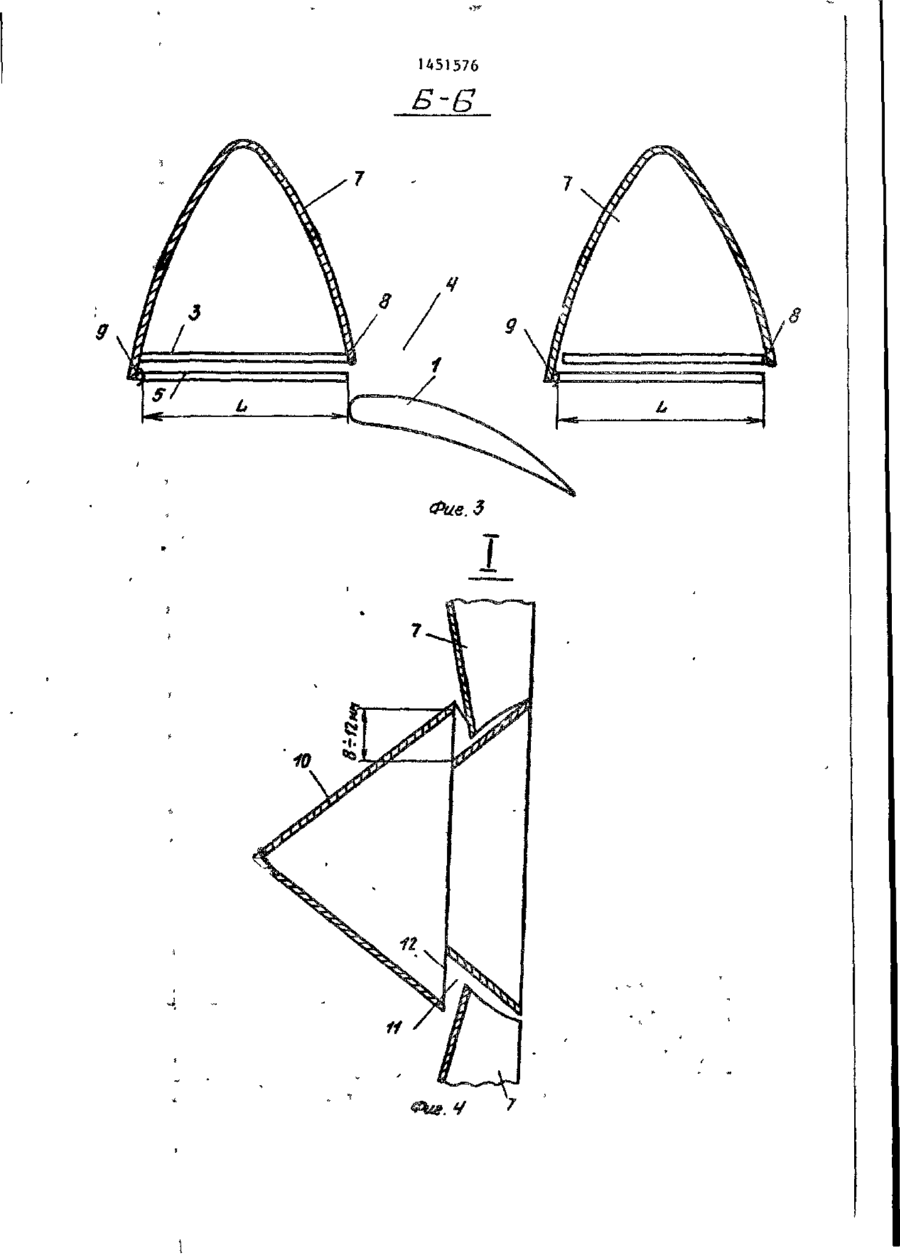

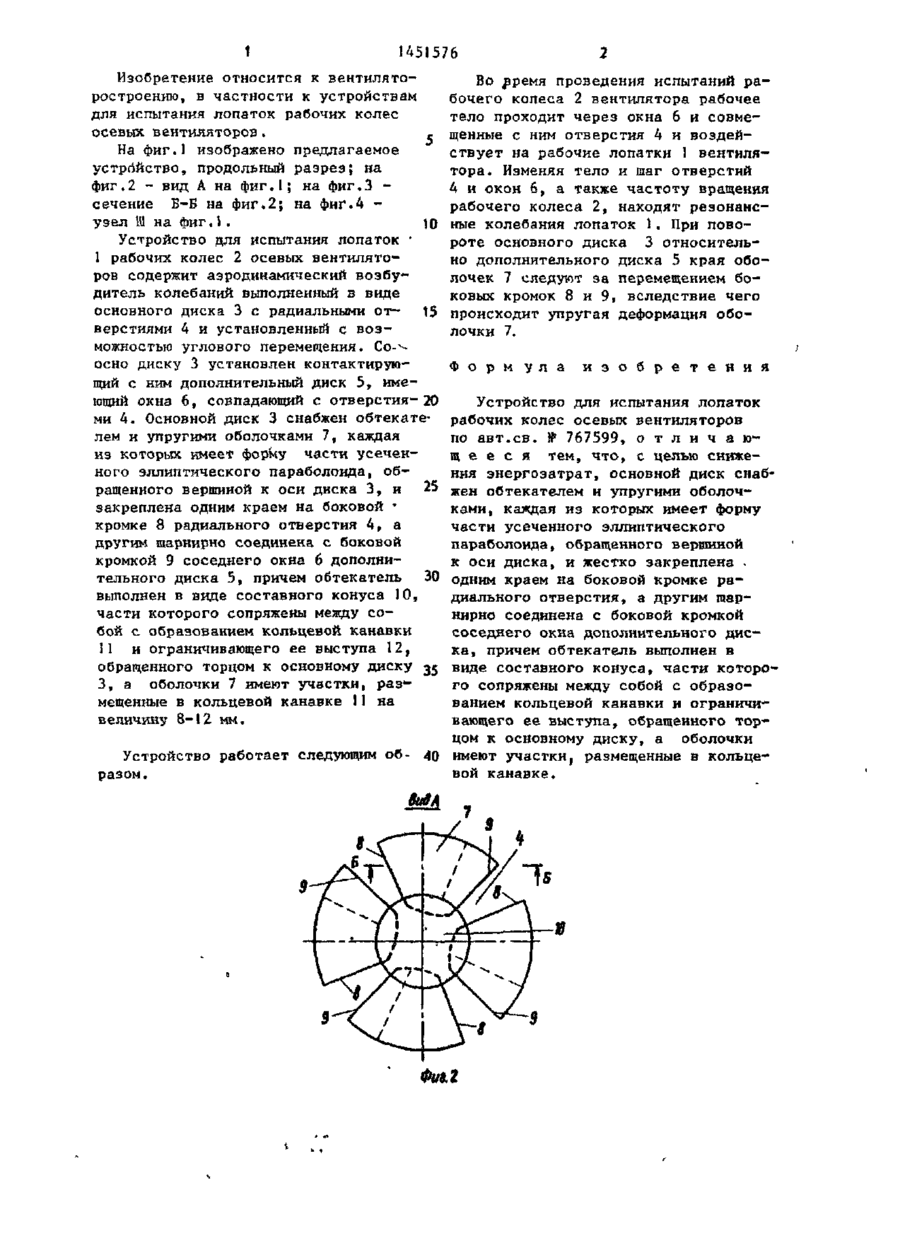

Изобретение позволяет снизить энергозатраты на испытание лопаток (Л) 1 путем уменьшения гидросопротивления основного диска (ОД) 3 и дополнительного диска (ДД) 5. ОД 3 снабжен обтекателем и упругими оболочками 7, каждая из которых имеет форму усеченного эллиптического параболоида, обращенного вершичой к оси ОД 3. Оболочка 7 жестко закреплена одним краем на боковой кромке радиального отверстия, выполненного в ОД 3, а другим шарнирно соединена с боковой кромкой соседнего окна 6 ДД 5. Обтекатель выполнен в виде сое» тавного конуса 10, части которого ^ сопряжены между собой с образованием кольцевой канавки и ограничивающего его выступа, обращенного торном к ОД 3. Оболочка имеет участки,• размещенные в кольцевой канавке. Из-1 меняя частоту вращения рабочего колеса 2 и взаимное угловое расположение ОД 3 и ДД 5, выводят Л 1 на реэонанстную частоту. При этом обтекаемая форма конуса 10 и оболочки 7 обеспечивает снижение гидросопротивления рабочего тракта вентилятора, что снижает энергозатраты. 4 ил. $ С 1 Сп О» 1 451576 Изобретение относится к вентиляторостроению, в частности к устройствам для испытания лопаток рабочих колес осевых вентиляторов. , На фиг.1 изображено предлагаемое устройство, продольный разрез; на фиг.2 - вид А на фиг.1; на фиг.З сечение Б-Б на фиг.2; на фиг.4 узел Ш на фиг.І. 10 Устройство для испытания лопаток ' 1 рабочих колес 2 осевых вентиляторов содержит аэродинамический возбудитель колебаний выполненный в виде основного диска 3 с радиальными от- 15 верстиями 4 и установленный с возможностью углового перемещения. Со-^осно диску 3 установлен контактирующий с ним дополнительный диск 5, имеющий окна 6, совпадающий с отверстия-20 ми 4. Основной диск 3 снабжен обтекателем и упругими оболочками 7, каждая из которых имеет форму части усеченного эллиптического параболоида, обращенного вершиной к оси диска 3, и 25 закреплена одним краем на боковой • кромке 8 радиального отверстия 4, а другим шарнирно соединена с боковой кромкой 9 соседнего окна 6 дополнительного диска 5, причем обтекатель 30 выполнен в виде составного конуса 10, части которого сопряжены между собой с образованием кольцевой канавки 11 и ограничивающего ее выступа 12, обращенного торцом к основному диску 35 3, а оболочки 7 имеют участки, размещенные в кольцевой канавке 11 на величину 8-12 мм. Во время проведения испытаний рабочего колеса 2 вентилятора рабочее тело проходит через окна 6 и совмещенные с ним отверстия 4 и воздействует на рабочие лопатки 1 вентилятора. Изменяя тело и шаг отверстий 4 и окон 6, а также частоту вращения рабочего колеса 2, находят резонансные колебания лопаток 1. При повороте основного диска 3 относительно дополнительного диска 5 края оболочек 7 следуют за перемещением боковых кромок 8 и 9, вследствие чего происходит упругая деформация оболочки 7. Ф о р м у л а и з о б р е т е н и я Устройство для испытания лопаток рабочих колес осевых вентиляторов по авт.св. № 767599» о т л и ч а ю щ е е с я тем, что, с целью снижения энергозатрат, основной диск снабжен обтекателем и упругими оболочками, каждая из которых имеет форму части усеченного эллиптического параболоида, обращенного вершиной к оси диска, и жестко закреплена . одним краем на боковой кромке радиального отверстия, а другим гаарнирно соединена с боковой кромкой соседнего окна дополнительного диска, причем обтекатель выполнен в виде составного конуса, части которого сопряжены между собой с образованием кольцевой канавки и ограничивающего ее выступа, обращенного торцом к основному диску, а оболочки Устройство работает следующим об- 40 имеют участки, размещенные в кольцевой канавке. разом. H51576 -Б Фие.З іО 1451576 Редактор А.Ревин Составитель Ю.Антипов Техред А.Кравчук Корректор Г.Решетник Заказ 7072/41 Тираж 788 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. 4/5 Производственно-полдярафическое предприятие, г. Ужгород, ул. Проектная, 4'
