Спосіб виробництва низьковуглецевого ферохрому

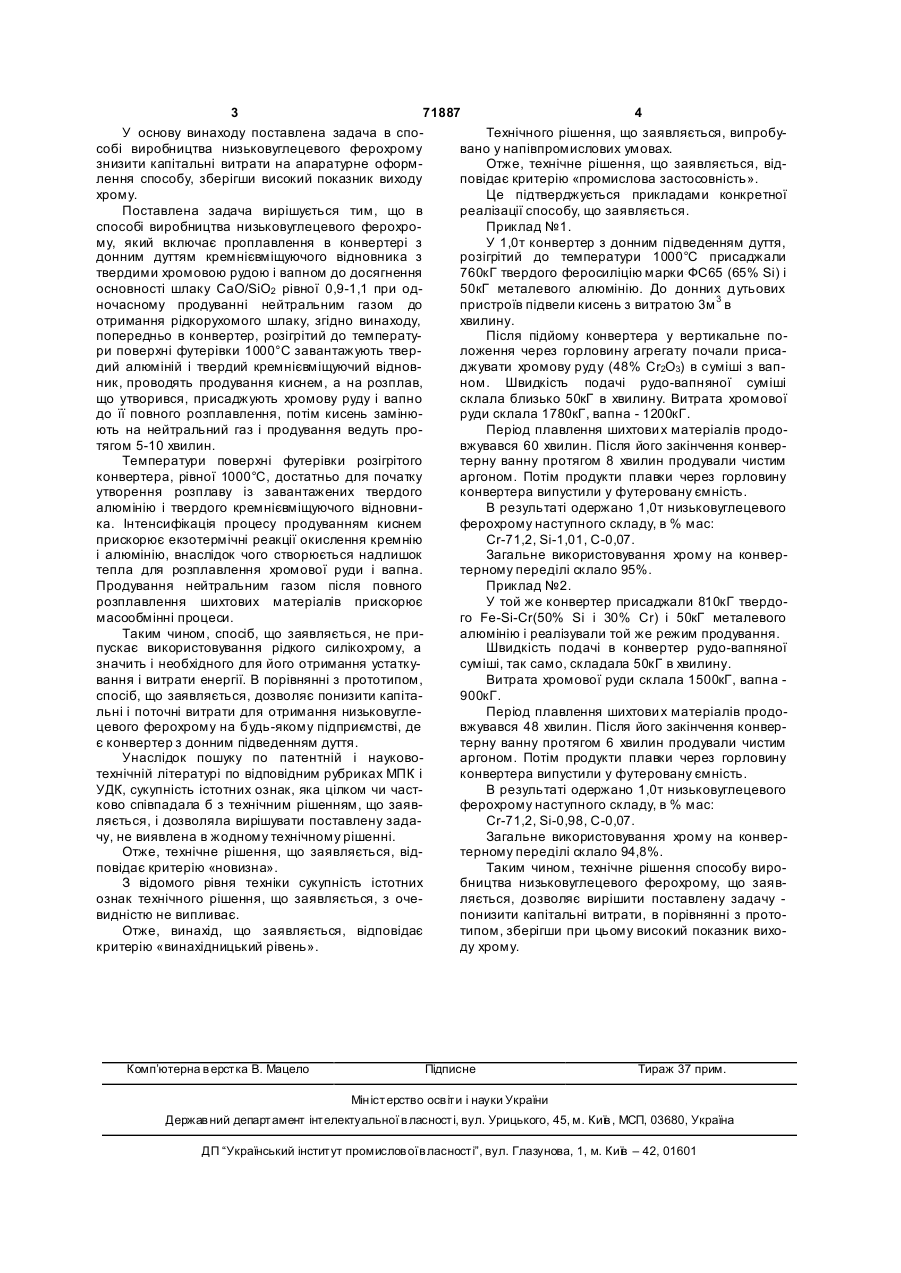

Спосіб виробництва низьковуглецевого ферохрому, який включає проплавлення в конвертері з донним дуттям кремнієвмісного відновника з твер 3 71887 4 У основу винаходу поставлена задача в споТехнічного рішення, що заявляється, випробусобі виробництва низьковуглецевого ферохрому вано у напівпромислових умовах. знизити капітальні витрати на апаратурне оформОтже, технічне рішення, що заявляється, відлення способу, зберігши високий показник виходу повідає критерію «промислова застосовність». хрому. Це підтверджується прикладами конкретної Поставлена задача вирішується тим, що в реалізації способу, що заявляється. способі виробництва низьковуглецевого ферохроПриклад №1. му, який включає проплавлення в конвертері з У 1,0т конвертер з донним підведенням дуття, донним дуттям кремнієвміщуючого відновника з розігрітий до температури 1000°С присаджали твердими хромовою рудою і вапном до досягнення 760кГ твердого феросиліцію марки ФС65 (65% Si) і основності шлаку CaO/SiО2 рівної 0,9-1,1 при од50кГ металевого алюмінію. До донних дутьових ночасному продуванні нейтральним газом до пристроїв підвели кисень з витратою 3м 3 в отримання рідкорухомого шлаку, згідно винаходу, хвилину. попередньо в конвертер, розігрітий до температуПісля підйому конвертера у вертикальне пори поверхні футерівки 1000°С завантажують тверложення через горловину агрегату почали присадий алюміній і твердий кремнієвміщуючий відновджувати хромову руду (48% Сr2О3) в суміші з вапник, проводять продування киснем, а на розплав, ном. Швидкість подачі рудо-вапняної суміші що утворився, присаджують хромову руду і вапно склала близько 50кГ в хвилину. Витрата хромової до її повного розплавлення, потім кисень замінюруди склала 1780кГ, вапна - 1200кГ. ють на нейтральний газ і продування ведуть проПеріод плавлення шихтови х матеріалів продотягом 5-10 хвилин. вжувався 60 хвилин. Після його закінчення конверТемператури поверхні футерівки розігрітого терну ванну протягом 8 хвилин продували чистим конвертера, рівної 1000°С, достатньо для початку аргоном. Потім продукти плавки через горловину утворення розплаву із завантажених твердого конвертера випустили у футеровану ємність. алюмінію і твердого кремнієвміщуючого відновниВ результаті одержано 1,0т низьковуглецевого ка. Інтенсифікація процесу продуванням киснем ферохрому наступного складу, в % мас: прискорює екзотермічні реакції окислення кремнію Cr-71,2, Si-1,01, С-0,07. і алюмінію, внаслідок чого створюється надлишок Загальне використовування хрому на конвертепла для розплавлення хромової руди і вапна. терному переділі склало 95%. Продування нейтральним газом після повного Приклад №2. розплавлення шихтових матеріалів прискорює У той же конвертер присаджали 810кГ твердомасообмінні процеси. го Fe-Si-Cr(50% Si і 30% Cr) і 50кГ металевого Таким чином, спосіб, що заявляється, не приалюмінію і реалізували той же режим продування. пускає використовування рідкого силікохрому, а Швидкість подачі в конвертер рудо-вапняної значить і необхідного для його отримання устаткусуміші, так само, складала 50кГ в хвилину. вання і витрати енергії. В порівнянні з прототипом, Витрата хромової руди склала 1500кГ, вапна спосіб, що заявляється, дозволяє понизити капіта900кГ. льні і поточні витрати для отримання низьковуглеПеріод плавлення шихтови х матеріалів продоцевого ферохрому на будь-якому підприємстві, де вжувався 48 хвилин. Після його закінчення конверє конвертер з донним підведенням дуття. терну ванну протягом 6 хвилин продували чистим Унаслідок пошуку по патентній і науковоаргоном. Потім продукти плавки через горловину технічній літературі по відповідним рубриках МПК і конвертера випустили у футеровану ємність. УДК, сукупність істотних ознак, яка цілком чи частВ результаті одержано 1,0т низьковуглецевого ково співпадала б з технічним рішенням, що заявферохрому наступного складу, в % мас: ляється, і дозволяла вирішувати поставлену задаCr-71,2, Si-0,98, С-0,07. чу, не виявлена в жодному технічному рішенні. Загальне використовування хрому на конверОтже, технічне рішення, що заявляється, відтерному переділі склало 94,8%. повідає критерію «новизна». Таким чином, технічне рішення способу вироЗ відомого рівня техніки сукупність істотних бництва низьковуглецевого ферохрому, що заявознак технічного рішення, що заявляється, з очеляється, дозволяє вирішити поставлену задачу видністю не випливає. понизити капітальні витрати, в порівнянні з протоОтже, винахід, що заявляється, відповідає типом, зберігши при цьому високий показник вихокритерію «винахідницький рівень». ду хрому. Комп’ютерна в ерстка В. Мацело Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601
