Брикет для виплавки високовуглецевого ферохрому

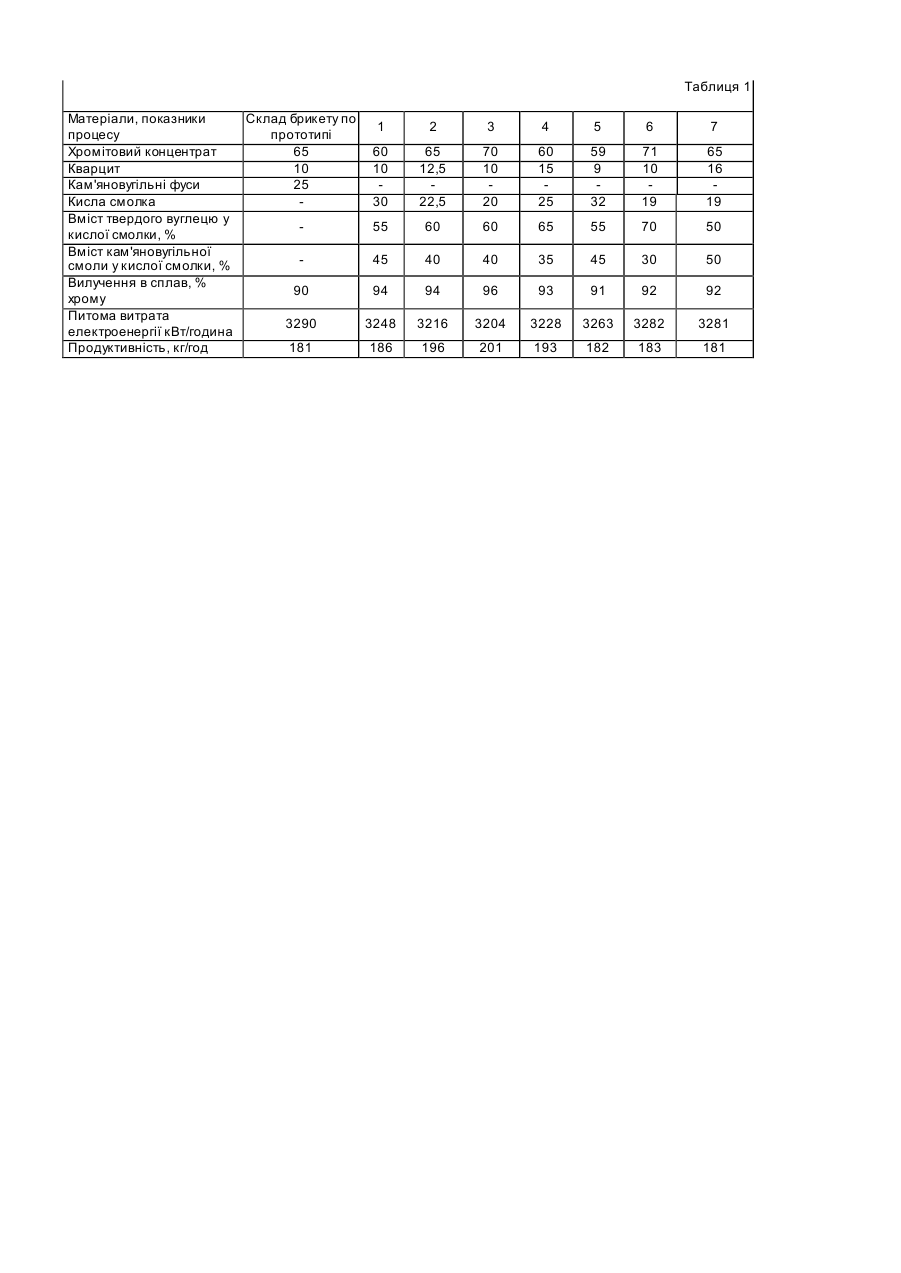

Винахід відноситься до області чорної металургії і може бути використане для виплавки високовуглецевого ферохрому. Відома суміш для одержання коксорудних брикетів у виробництві ферохрому, що складається з дрібної хромітової руди 2000° С температуру плавлення, що істотно погіршує показники процесу. При вмісті кварциту більш 15ваг % погіршуються механічні властивості брикету та збільшується кількість шлаку. Кількість кислої смолкі у брикетах у межах 20-30ваг % забезпечує стабільні відновлювальні та зв'язуючи функції. При вмісті в брикетах кислої смолкі менш 20ваг % відновлювальна та зв'язуючи здатність їх недостатня, а при вмісті їх більш 30% ваг з'являється надлишок вуглецю в порівнянні з марочним складом ферохрому при цьому брикет погано формується. Використання кислої смолкі, що містять 60% твердого вуглецю і 40% кам'яновугільної смоли, забезпечує необхідний зміст відновлювача в шихті і гарні сполучні властивості матеріалу. Проведений заявником пошук по науково-технічним та патентним джерелам інформації та обраний з переліку аналогів прототип дозволяє виявити вище наведені відмінності в запропонованому технічному рішенні. Отже запропоноване технічне рішення „брикет для виплавки високо вуглецевого ферохрому" відповідає критерію винаходу - „новизна". Виконаний додатковий аналіз відомих технічних рішень для визначення в них ознак, подібних з ознаками відмінної частини формули технічного рішення, що заявляється свідчить, що ці ознаки не найдені серед відомих рішень. Отже, технічне рішення, що заявляється, відповідає критерію винаходу „винахідницький рівень". Іспити брикетів за прототипом і за предметом винаходу проводили в трифазній триелектродній печі потужністю 160кВ А при виплавці вуглецевого ферохрому. Як свідчать дані з таблиці 1 запропоновані брикети забезпечують необхідні техніко-економічні показники процесу і можуть бути використані в металургійному переділі з метою виплавки високо вуглецевого ферохрому. Запропоновані склади брикетів можуть бути легко відтворені і використані для виробництва високо вуглецевого ферохрому. Отже технічне рішення, що заявляється, відповідає критерію винаходу „промислове використання". Таблиця 1 Матеріали, показники Склад брикету по 1 процесу прототипі Хромітовий концентрат 65 60 Кварцит 10 10 Кам'яновугільні фуси 25 Кисла смолка 30 Вміст твердого вуглецю у 55 кислої смолки, % Вміст кам'яновугільної 45 смоли у кислої смолки, % Вилучення в сплав, % 90 94 хрому Питома витрата 3290 3248 електроенергії кВт/година Продуктивність, кг/год 181 186 2 3 4 5 6 7 65 12,5 22,5 70 10 20 60 15 25 59 9 32 71 10 19 65 16 19 60 60 65 55 70 50 40 40 35 45 30 50 94 96 93 91 92 92 3216 3204 3228 3263 3282 3281 196 201 193 182 183 181
