Термовимикач

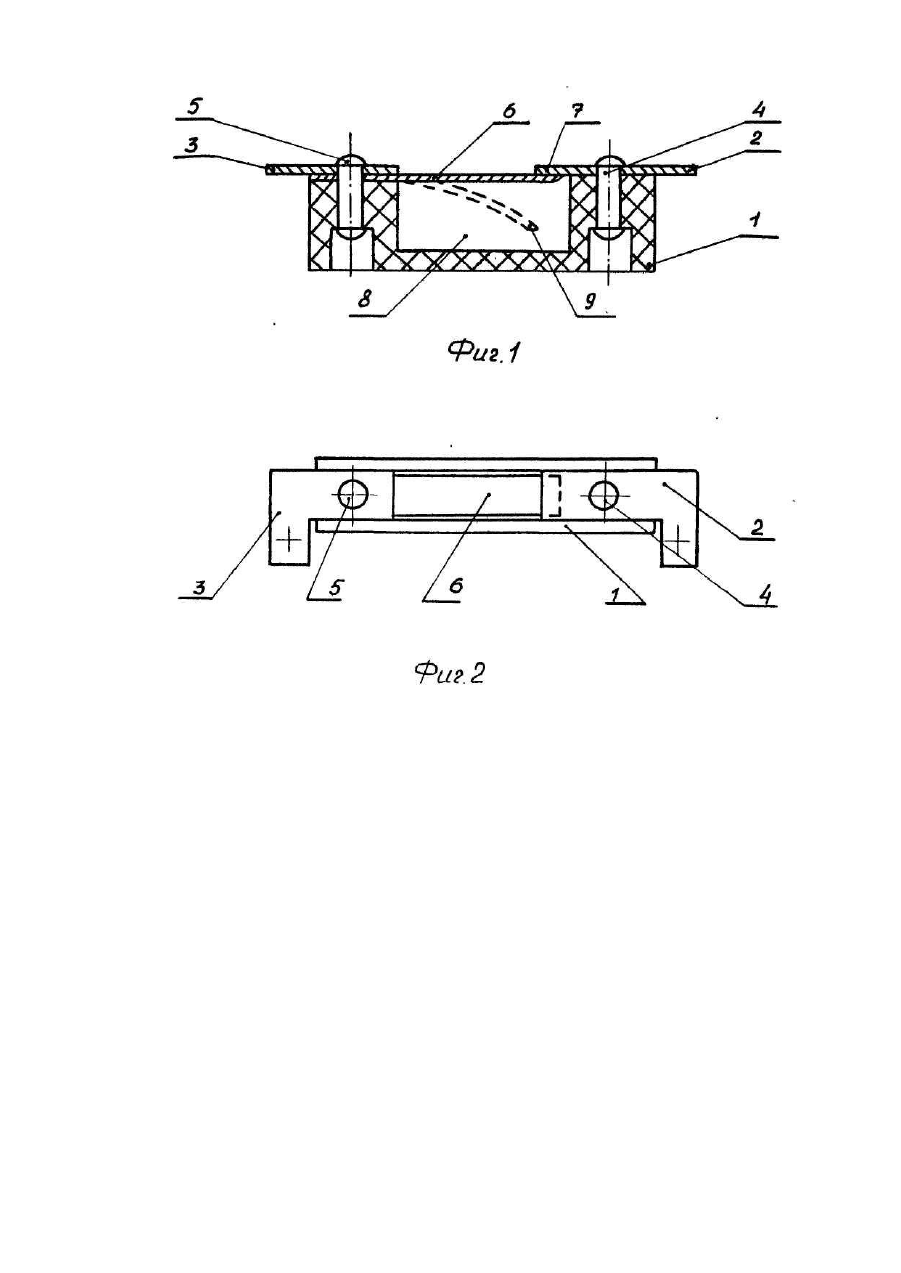

Полезная модель относится к электротехнике и может быть использована в- качестве защитного электротермического размыкающего устройства в различных нагревательных приборах, в частности электроутюгах, электроплитах и др уги х подобных устройствах. Наиболее близким по технической сути к предлагаемому является плавкий предохранитель, описанный в патенте Великобритании № 2077500. кл. Η 01 Η 37/36, заявка № 8015826 от 13.05.80 г., опубл. 16.12.81 г. Известное устройство содержит корпус из изоляционного материала, на котором с верхней стороны установлены два неподвижных контакта, к которым прикреплена упругая контактная пластина, причем к одному из неподвижных контактов пластина прикреплена с помощью легкоплавкого термочувствительного элемента. Указанные признаки являются общими с заявляемым устройством. Неподвижные контакты выполнены в виде клемм, которые перемыкаются контактной пластиной. Возможно прикрепление обоих концов пластины к клеммам легкоплавкими элементами с различной температурой плавления. Этот термопредохранитель также может быть использован многоразово без сохранения уставки, в нем имеется доступ к термочувствительному элементу из легкоплавкого материала, а это противоречит требованиям нормативных документов по электробезрпасности электробытовых приборов. В основу полезной модели поставлена задача создать такой термовыключатель, в котором новая компоновка контактирующи х элементов, а также термочувстви тельного элемента позволили исключить доступ к термочувствительному элементу для его восстановления после срабатывания и за счет этого обеспечить выполнение требования нормативных документов (например, ГОСТ 27570.0-87 п. 2.2.39) при котором потребителем не может быть изменена уставка термовыключателя. Для решения поставленной задачи в термовыключателе, содержащем корпус из изоляционного материала, на котором с верхней стороны установлены неподвижные контакты, к которым прикреплена упругая контактная пластина, причем к одному из неподвижных контактов пластина прикреплена с помощью легкоплавкого термочувствительного элемента, в отличие от известного; контактная пластина расположена между нижней стороной неподвижных контактов и верхней стороной корпуса, в котором образована замкнутая полость, причем ширина полости соответствует ширине упругой контактной пластины и ширине выступающих над полостью неподвижных контактов. Такая компоновка термовыключателя обеспечивает образование крышки из контактов и пластины для замкнутой полости, в которой находится термочувствительный элемент, что исключает доступ к нему и возможность его восстановления после срабатывания термовыключателя. На фиг. 1 представлен общий вид термовыключателя; на фиг. 2 - вид сверху. Термовыключатель состоит из корпуса 1 из изоляционного материала. К корпусу 1 с верхней стороны жестко прикреплены неподвижные контакты 2 и 3, например, заклепками 4 и 5. Контакты 2, 3 соединены между собой упругой контактной пластиной 6. К контакту 2 один конец пластины 6 прикреплен с помощью термочувстви тельного элемента 7, представляющего собой легкоплавкий материал. Пластина 6 расположена между нижней Стороной неподвижных контактов 2, 3 и верхней стороной корпуса 1. Второй конец пластины 6 закреплен на корпусе 1, например, одновременно с контактом 3 заклепкой 4. В корпусе 1 образована замкнутая полость 8, причем ширина полости 8 соответствует ширине упругой контактной пластины 6, позволяя свободно перемещаться в полости 8, 9 ширине выступающих над полостью 8 частей контактов 2, 3, т.е. контакты 2, 3 и пружина 6 как бы образуют крышку для полости 8, что исключает доступ к термочувстви тельно.му элементу после срабатывания термовыключателя. Сборку термовыключателя производят следующим образом. Для сборки используется специальный шаблон (не показан), на -котором укреплены штифты, диаметр которых соответствует диаметру заклепок 4, 5. Штифты на шаблоне укреплены на расстоянии, соответствующем расстоянию между заклепками в термовыключателе. Сборка термовыключателя начинается с установки на шаблоне в зеркальном отображении неподвижных контактов 2, 3. Затем также в зеркальном отображении поверх контакта 3 на шти фт надевается упругая контактная пластина 6. Все три детали прижимаются к шаблону, после чего термочувстви тельным элементом 7 с помощью паяльника упругая контактная пластина б прикрепляется к контакту 2. После скрепления между собой деталей 2 и 6 весь набор из деталей 2, 3, и 6 снимается с шаблона й переносится на корпус 1 термовыключателя, в который предварительно вставлены заклепки 4, 5, так, как это показано на фиг. 1,2 на вер хнюю сторону корпуса. После этого детали скрепляются с корпусом 1 с помощью заклепок 4, 5. При использовании термовыключателя, например, в электрических утюга х, он устанавливается в его корпусе и включается в электрическую цепь между терморегулятором и нагревательным элементом. В случае выхода из строя терморегулятора и нагреве утюга до температуры выше заданной (на 30 градусов С и более) происходит расплавление термочувствительного элемента 7 и освобождение упругой контактной пластины 6, при этом пластина 6 отключается внутрь полости 8 в положение 9 на фиг. 1. При этом происходит автоматический разрыв электрической цепи. Восстановлению термовыключатель не подлежит, так как в собранной конструкции отсутствует доступ к термочувстви тельному элементу 7.
