Пристрій для відключення подачі флатового етикету в загортальній машині

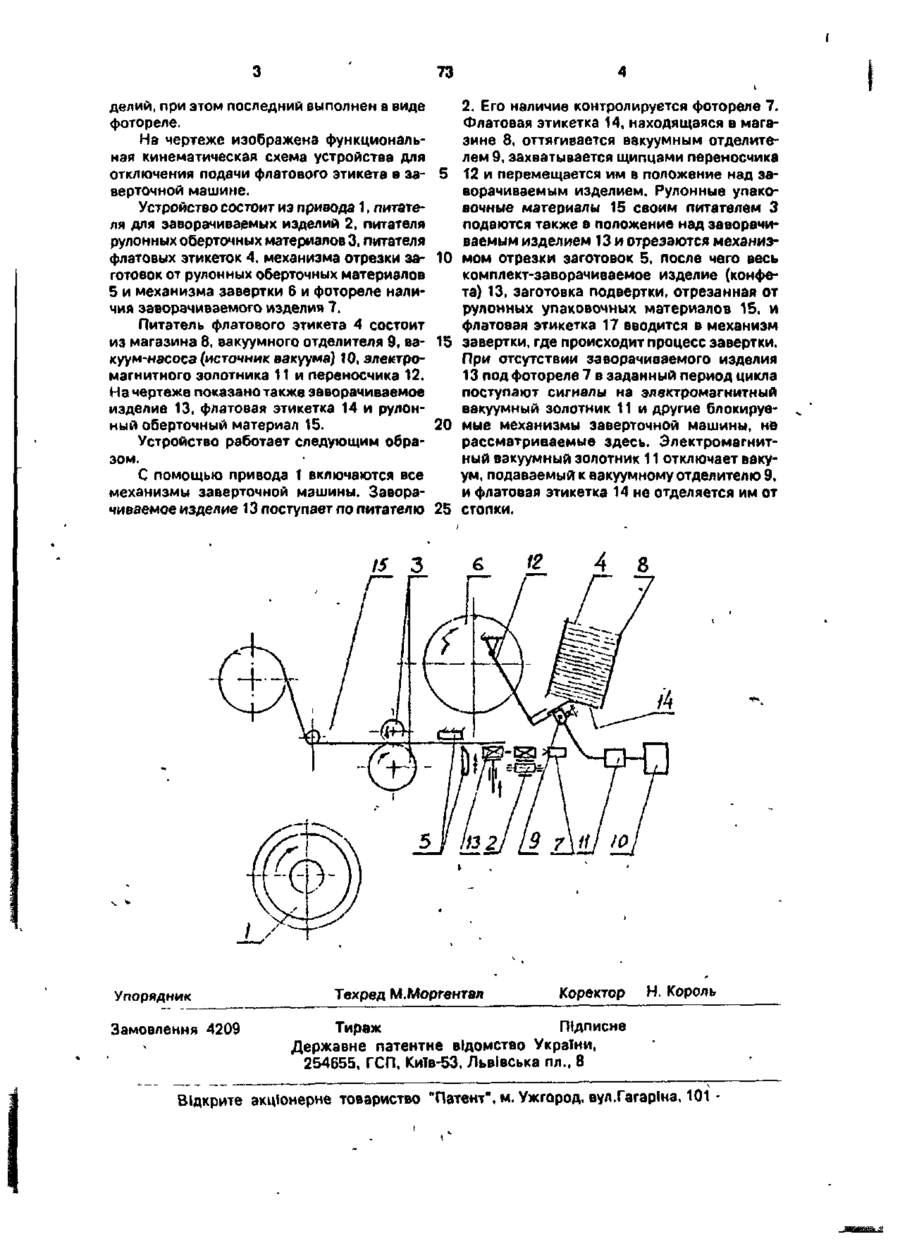

Устройство для отключения подачи флатового этикета в заверточной машине, содержащее вакуумный отделитель флатового этикета, источник вакуума и датчик наличия заворачиваемых изделий, о т л и ч а ю щ е е с я тем, что вакуумный отделитель флатового этикета связан с'источником вакуума посредством электромагнитного вакуумного золотника взаимодействующего с датчиком наличия заворачиваемых изделий, при этом последний выполнен в виде фотореле. Полезная модель относится к упаковочной технике, а более конкретно к машинам .для завертки конфет во флатовый этикет. Такие машины содержат питатель флатового этикета, включающий магазин со стопкой заранее нарезанных этикеток, вакуумный отделитель этикеток, взаимодействующий с вакуум-насосом и механический переносчик этикеток, содержащий щипцы Известно устройство для отключения подачи флатового этикета в машине И8ШЗБ1 [1], содержащее механический датчик (щуп) наличия заворачиваемых изделий, вакуумный отделитель этикеток, вакуум-насос. В вакуумной системе, связывающей вакуум-насос с вакуумным отделителем, установлен вакуум-золотник (распределитель), связанный со щупом. При отсутствии заворачиваемого изделия датчик через золотник прекращает подачу вакуума к отделителю и флатовая этикетка не отделяется от стопки. При этом отпадает необходимость остановки переносчика этикеток (качающихся ЩИПЦОВ). Описанное устройство невозможно применять в машинах для завертки мягких конфет, которые будут повреждаться механическим датчиком (щупом). В основу полезной модели положена задача создания надежного устройства для отключения подачи флатового этикета в заверточной машине, пригодной для завертки мягких конфет. По наибольшему числу сходных признаков в качестве прототипа принято устройство для отключения подачи флатового этикета в машине И8-ШЗБ1 [2]. I Поставленная задача решается тем, что в устройстве для отключения подачи флатового этикета в заверточной машине, содержащем вакуумный отделитель флатового этикета, источник вакуума и датчик наличия заворачиваемых изделий, вакуумный отделитель флатового этикета связан с источником вакуума посредством электромагнитного вакуумного золотника, взаимодействующего с датчиком наличия заворачиваемых из j со 73 делий, при этом последний выполнен в виде фотореле. На чертеже изображена функциональная кинематическая схема устройства для отключения подачи флатового этикета в заверточной машине. Устройство состоит из привода 1, питателя для заворачиваемых изделий 2, питателя рулонных оберточных материалов 3, питателя флатовых этикеток 4, механизма отрезки заготовок от рулонных оберточных материалов 5 и механизма завертки 6 и фотореле наличия заворачиваемого изделия 7. Питатель флатового этикета 4 состоит из магазина 8, вакуумного отделителя 9, вакуум-насоса (источник вакуума) 10, электромагнитного золотника 11 и переносчика 12, На чертеже показано также заворачиваемое изделие 13, флатовая этикетка 14 и рулонный оберточный материал 15. Устройство работает следующим образом. С помощью привода 1 включаются все механизмы заверточной машины. Заворачиваемое изделие 13 поступает по питателю 5 10 15 20 25 2. Его наличие контролируется фотореле 7. Флатовая этикетка 14, находящаяся в магазине 8, оттягивается вакуумным отделителем 9, захватывается щипцами переносчика 12 и перемещается им в положение над заворачиваемым изделием. Рулонные упаковочные материалы 15 своим питателем 3 подаются также в положение над заворачиваемым изделием 13 и отрезаются механизмом отрезки заготовок 5, после чего весь комплект-заворачиваемое изделие (конфета) 13, заготовка подвертки, отрезанная от рулонных упаковочных материалов 15. и флатовая этикетка 17 вводится в механизм завертки, где происходит процесс завертки. При отсутствии заворачиваемого изделия 13 под фотореле 7 в заданный период цикла поступают сигналы на электромагнитный вакуумный золотник 11 и другие блокируемые механизмы заверточной машины, не рассматриваемые здесь. Электромагнитный вакуумный золотник 11 отключает вакуум, подаваемый к вакуумному отделителю 9, и флатовая этикетка 14 не отделяется им от стопки. А Упорядник Замовлення 4209 Техред М.Моргентал Коректор 8 Н. Король Тираж Підписне Державне патентне відомство України, 254655, ГСП, КиТв-53, Львівська пл., 8 Відкрите акціонерне товариство "Патент", м. Ужгород. вул.ГагарІна. 101
