Решітчаста вежа

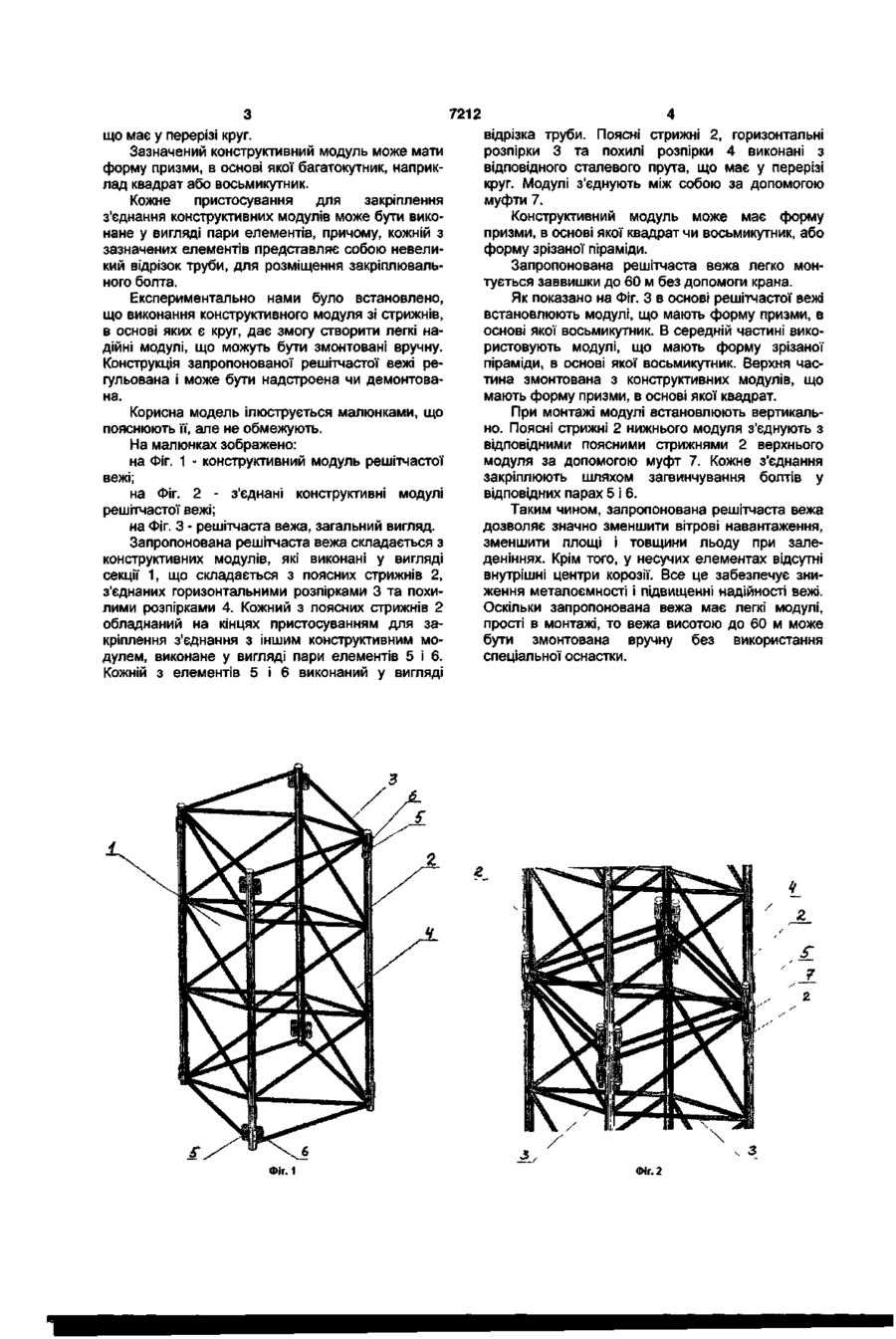

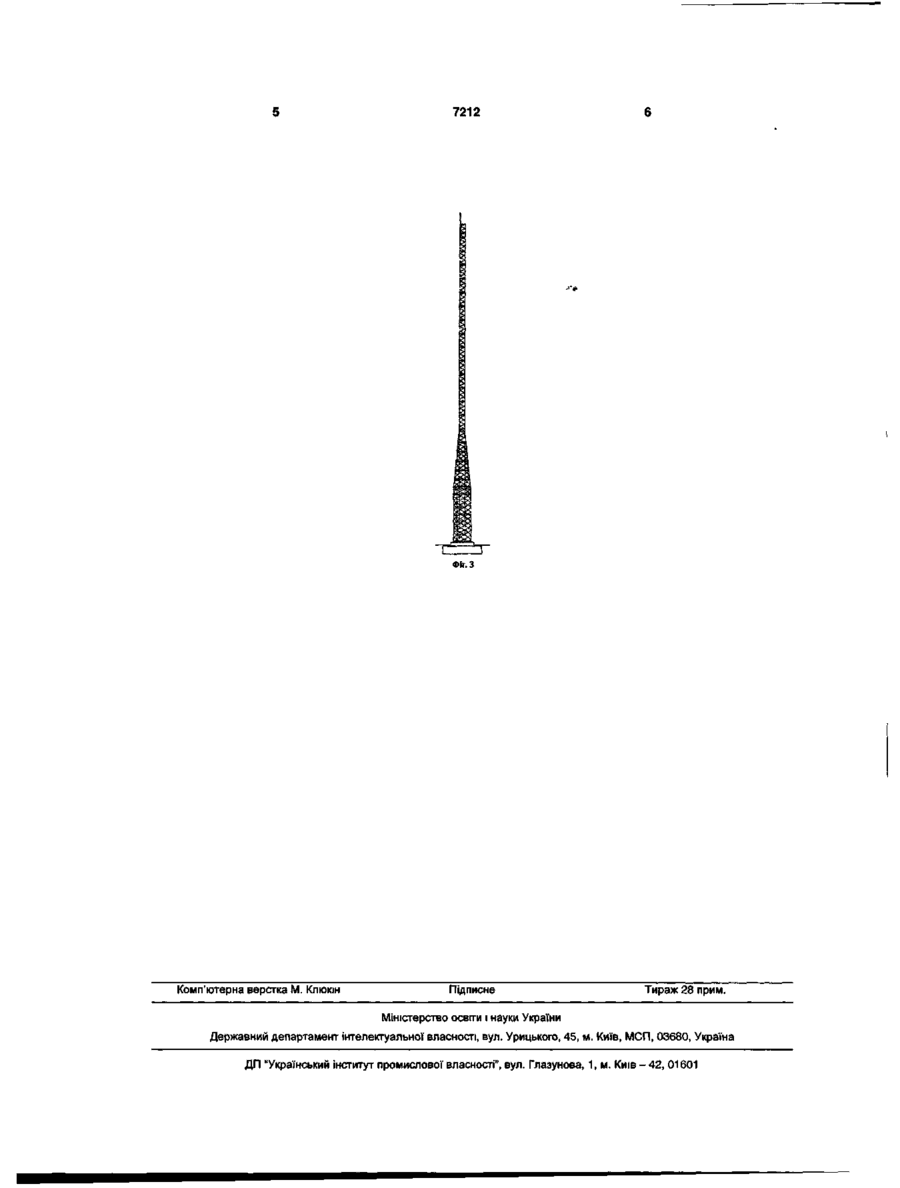

1. Решітчаста вежа, що включає конструктивний модуль, яка відрізняється тим, що модуль виконаний у вигляді секції, що складається з поясних стрижнів, з'єднаних горизонтальними та похилими розпірками, кожний з поясних стрижнів обладнаний на кінцях пристосуванням для закріплення з'єднання з іншим конструктивним модулем, причому поясні стрижні, горизонтальні та похилі розпірки виконані з відповідного сталевого прута, що має у перерізі круг. 2. Вежа за п. 1, яка відрізняється тим, що конструктивний модуль має форму призми, в основі якої багатокутник. 3. Вежа за п. 1, яка відрізняється тим, що конструктивний модуль має форму призми, в основі якої квадрат. 4. Вежа за п. 1, яка відрізняється тим, що конструктивний модуль має форму призми, в основі якої восьмикутник. 5. Вежа за п. 1, яка відрізняється тим, що кожне пристосування для закріплення з'єднання конструктивних модулів виконане у вигляді пари елементів, причому кожний з зазначених елементів виконаний у вигляді відрізка труби. Корисна модель відноситься до будівництва, зокрема до будівництва сталевих решітчастих веж, призначених для розміщення радіо і телевізійних антен, ліній електропередач, а також для підтримки спеціального обладнання різних промислових виробництв. Вежі в основному зазнають дію навантажень метеорологічного характеру: вітрові, температурні, осадки, заледеніння. Відома решітчаста вежа, що містить зовнішні і внутрішні сітки з трикутними комірками і з'єднувальні їх розпірки, утворені вертикальними і бічними стрижнями з труб одного і того діаметру [RU, патент №2052055, кл. Е04Н 12/08, 10.01.1996] [1]. Недоліком відомої решітчастої вежі є наявність і поширення внутрішніх центрів корозії, що приводить до зниження її надійності. Найбільш близькою є решітчаста вежа, що включає конструктивний модуль, який складається з несучих поясів, горизонтальних розпірок, що з'єднують пояси вежі по її периметру, елементів діафрагми і розкосів, причому зазначені елементи виконані з трубчастого та кутикового профілів [SU, авторське свідоцтво №1173024, кл. Е04Н 12/08, 1985] [2]. Недоліками запропонованої вежі є наявність і поширення внутрішніх центрів корозії у трубчастих профілях, значні вітрові навантаження, великі площі поверхні і товщини льоду при заледеніннях, що призводить до необхідності створювати дублюючі пояси, що значно підвищує металоємність конструкції. Зазначені недоліки приводять до невисокої надійності відомої вежі. Задачею корисної моделі є удосконалення решітчастої вежі, в якій за рахунок використовуваного профілю і конструктивного рішення забезпечуються зниження вітрових навантажень, зменшення площі поверхні і товщини льоду при заледеніннях, відсутність внутрішніх центрів корозії, що приводить до зниження металоємності і підвищенні надійності вежі. Такі вежі можуть мають легкі модулі, прості в монтажі, можуть бути змонтовані вручну без використання спеціальної оснастки. Поставлена задача вирішується запропонованою решітчастою вежею, що включає конструктивний модуль, в якій модуль виконаний у вигляді секції, що складається з поясних стрижнів, з'єднаних горизонтальними та похилими розпірками, кожний з поясних стрижнів обладнаний на кінцях пристосуванням для закріплення з'єднання з іншим конструктивним модулем, причому поясні стрижні, горизонтальні та похилі розпірки виконані з відповідного сталевого прута, ST 7212 що має у перерізі круг. Зазначений конструктивний модуль може мати форму призми, в основі якої багатокутник, наприклад квадрат або восьмикутник. Кожне пристосування для закріплення з'єднання конструктивних модулів може бути виконане у вигляді пари елементів, причому, кожній з зазначених елементів представляє собою невеликий відрізок труби, для розміщення закріплювального болта. Експериментально нами було встановлено, що виконання конструктивного модуля зі стрижнів, в основі яких є круг, дає змогу створити легкі надійні модулі, що можуть бути змонтовані вручну. Конструкція запропонованої решітчастої вежі регульована і може бути надстроена чи демонтована. Корисна модель ілюструється малюнками, що пояснюють її, але не обмежують. На малюнках зображено: на Фіг. 1 - конструктивний модуль решітчастої вежі; на Фіг. 2 - з'єднані конструктивні модулі решітчастої вежі; на Фіг. З - решітчаста вежа, загальний вигляд. Запропонована решітчаста вежа складається з конструктивних модулів, які виконані у вигляді секції 1, що складається з поясних стрижнів 2, з'єднаних горизонтальними розпірками 3 та похилими розпірками 4. Кожний з поясних стрижнів 2 обладнаний на кінцях пристосуванням для закріплення з'єднання з іншим конструктивним модулем, виконане у вигляді пари елементів 5 і 6. Кожній з елементів 5 і 6 виконаний у вигляді Фіг. 1 відрізка труби. Поясні стрижні 2, горизонтальні розпірки 3 та похилі розпірки 4 виконані з відповідного сталевого прута, що має у перерізі круг. Модулі з'єднують між собою за допомогою муфти 7. Конструктивний модуль може має форму призми, в основі якої квадрат чи восьмикутник, або форму зрізаної піраміди. Запропонована решітчаста вежа легко монтується заввишки до 60 м без допомоги крана. Як показано на Фіг. З в основі решітчастої вежі встановлюють модулі, що мають форму призми, в основі якої восьмикутник. В середній частині використовують модулі, що мають форму зрізаної піраміди, в основі якої восьмикутник. Верхня частина змонтована з конструктивних модулів, що мають форму призми, в основі якої квадрат. При монтажі модулі встановлюють вертикально. Поясні стрижні 2 нижнього модуля з'єднують з відповідними поясними стрижнями 2 верхнього модуля за допомогою муфт 7. Кожне з'єднання закріплюють шляхом загвинчування болтів у відповідних парах 5 і 6. Таким чином, запропонована решітчаста вежа дозволяє значно зменшити вітрові навантаження, зменшити площі і товщини льоду при заледеніннях. Крім того, у несучих елементах відсутні внутрішні центри корозії. Все це забезпечує зниження металоємності і підвищенні надійності вежі. Оскільки запропонована вежа має легкі модулі, прості в монтажі, то вежа висотою до 60 м може бути змонтована вручну без використання спеціальної оснастки. Фіг. 2 7212 Фіг. З Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
