Пиловловлювач металопористий

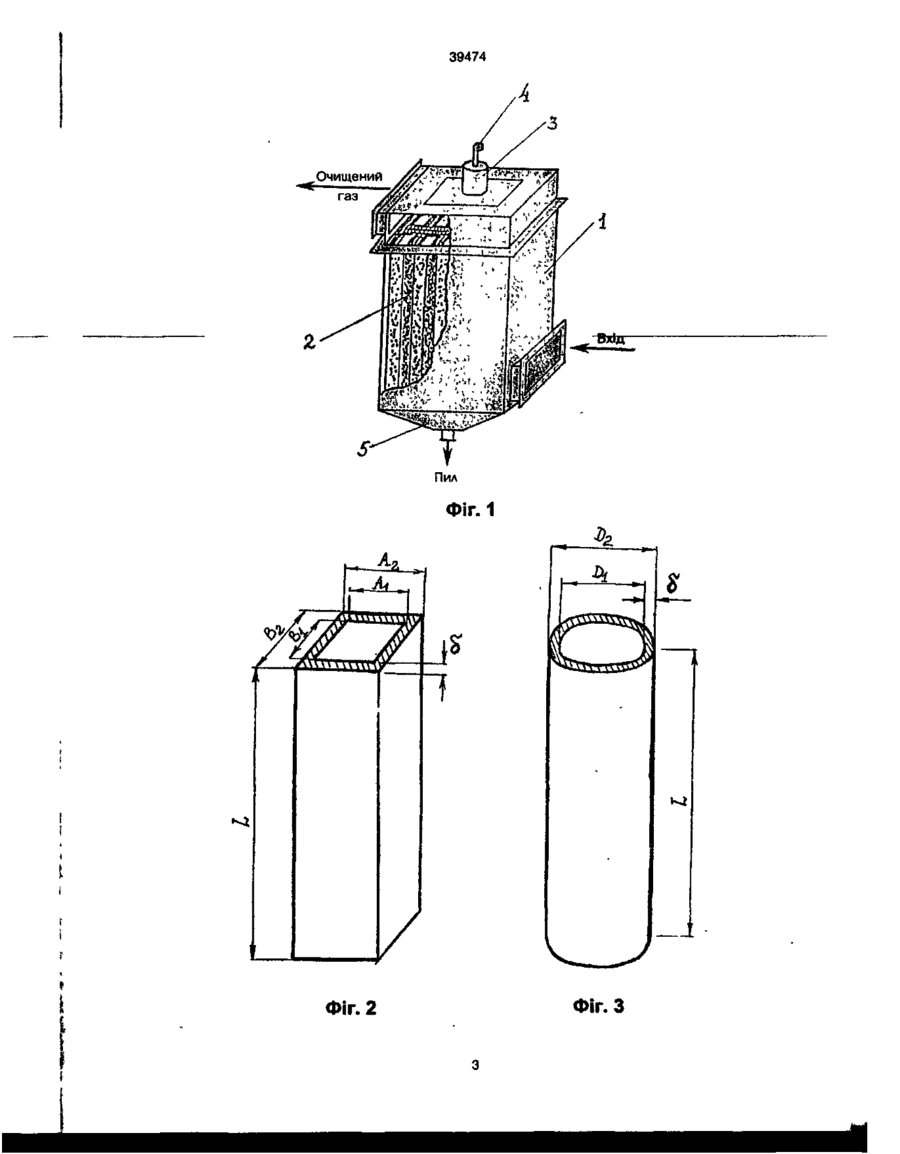

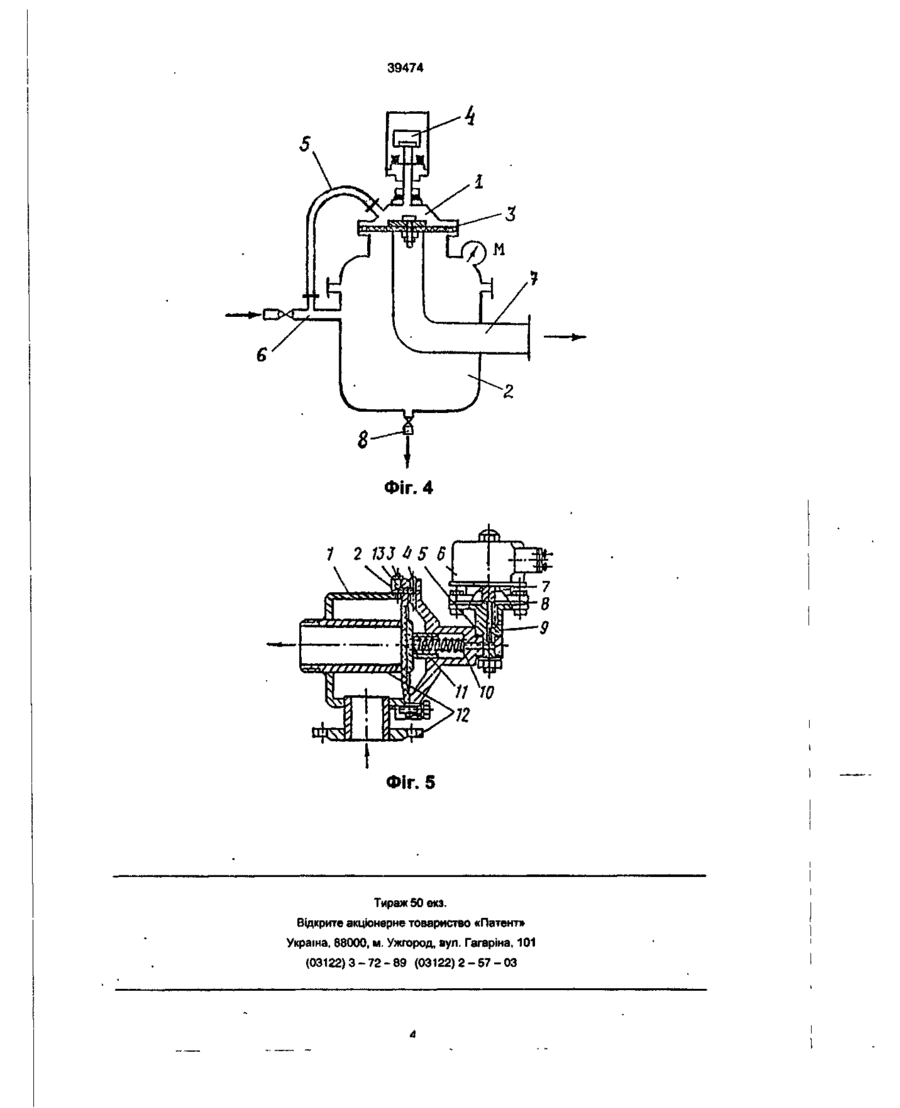

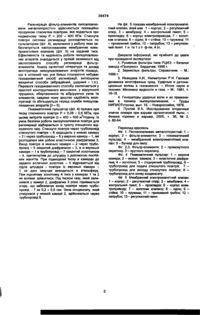

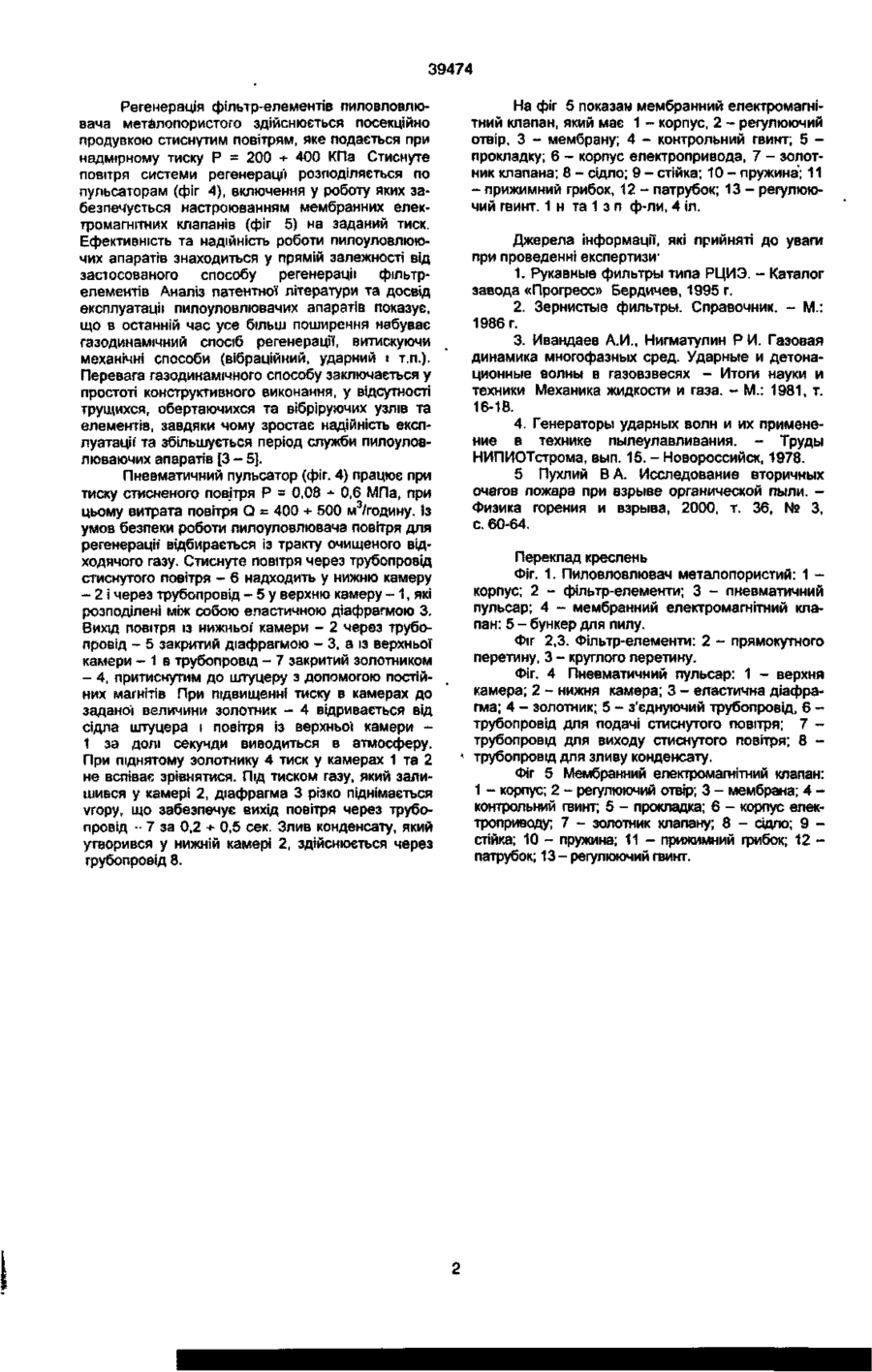

1. Пиловловлювач металопористий, маючий корпус, фтыр-елементи, пневматичний пульсатор, мембранний електромагнітний клапан та бункер для збору пилу, який відрізняється тим, що фільтр-елементи виготовлюються у вигляді коробчатих конструкцій або конструкцій круглого перетину довжиною L=1,0-f2,5 м із співвідношенням площі F 2 =A2XB2=TTD2 2 /4 ДО ПЛОЩІ F I = A I X 39474 Регенерація фільтр-елементів пиловловлювача металопористого здійснюється посекційно продувкою стиснутим повітрям, яке подається при надмірному тиску Р = 200 + 400 КПа Стиснуте повітря системи регенерацн розподіляється по пульсаторам (фіг 4), включення у роботу яких забезпечується настроюванням мембранних електромагнітних клапанів (фіг 5) на заданий тиск. Ефективність та надійність роботи пилоуловлюючих апаратів знаходиться у прямій залежності від застосованого способу регенерації фільтрелементів Аналіз патентної літератури та досвід експлуатації пилоуловлювачих апаратів показує, що в останній час усе більш поширення набуває газодинамічний спосіб регенерації, витискуючи механічні способи (вібраційний, ударний і т.п.). Перевага газодинамічного способу заключається у простоті конструктивного виконання, у відсутності трущихся, обертаючихся та вібріруючих узлів та елементів, завдяки чому зростає надійність експлуатації" та збільшується період служби пилоуловлюваючих апаратів [3 - 5]. Пневматичний пульсатор (фіг. 4) працює при тиску стисненого повітря Р = 0,08 •- 0,6 МПа, при * цьому витрата повітря Q = 400 + 500 м3/годину. Із умов безпеки роботи пилоуловлювача повітря для регенерації' відбирається із тракту очищеного відходячого газу. Стиснуте повітря через трубопровід стиснутого повітря - 6 надходить у нижню камеру - 2 і через трубопровід - 5 у верхню камеру - 1, які розподілені між собою еластичною діафрагмою 3. ВИХІД повітря із нижньої' камери - 2 через трубопровід - 5 закритий діафрагмою - 3, а із верхньої камери - 1 в трубопровід - 7 закритий золотником - 4, притиснутим до штуцеру з допомогою постійних магнітів При підвищенні тиску в камерах до заданої величини золотник - 4 відривається від сідла штуцера і повітря із верхньої камери 1 за долі секунди виводиться в атмосферу. При піднятому золотнику 4 тиск у камерах 1 та 2 не вспіває зрівнятися. Під тиском газу, який залишився у камері 2, діафрагма 3 різко піднімається угору, що забезпечус вихід повітря через трубопровід - 7 за 0,2 + 0,5 сек. Злив конденсату, який утворився у нижній камері 2, здійснюється через трубопровід 8. На фіг 5 показам мембранний електромагнітний клапан, який має 1 - корпус, 2 - регулюючий отвір, 3 - мембрану; 4 - контрольний гвинт; 5 прокладку; 6 - корпус електропривода, 7 - золотник клапана; 8 - сідло; 9 - стійка; 10 - пружина; 11 - прижимний грибок, 12 - патрубок; 13 - регулюючий гвинт. 1 н та 1 з п ф-ли, 4 іл. Джерела інформації, які прийняті до уваги при проведенні експертизи1 1. Рукавные фильтры типа РЦИЭ. - Каталог завода «Прогресс» Бердичев, 1995 г. 2. Зернистые фильтры. Справочник. - М.: 1986 г. 3. Ивандаев А.И., Нигматулин Р И. Газовая динамика многофазных сред. Ударные и детонационные волны в газовзвесях - Итоги науки и техники Механика жидкости и газа. - М.: 1981, т. 16-18. 4. Генераторы ударных волн и их применение в технике пылеулавливания. - Труды НИПИОТстрома, вып. 15. - Новороссийск, 1978. 5 Пухлий В А. Исследование вторичных очагов пожара при взрыве органической пыли. Физика горения и взрыва, 2000, т. 36, № 3, с. 60-64. Переклад креслень Фіг. 1. Пиловловлювач металопористий: 1 корпус; 2 - фільтр-елементи; З - пневматичний пульсар; 4 - мембранний електромагнітний клапан: 5 - бункер для пилу. Фіг 2,3. Фільтр-елементи: 2 - прямокутного перетину, 3 - круглого перетину. Фіг. 4 Пневматичний пульсар: 1 - верхня камера; 2 - нижня камера; 3 - еластична діафрагма; 4 - золотник; 5 - з'єднуючий трубопровід, 6 трубопровід для подачі стиснутого повітря; 7 трубопровід для виходу стиснутого повітря; 8 трубопровід для зливу конденсату. Фіг 5 Мембранний електромагнітний клапан: 1 - корпус; 2 - регулюючий отвір; 3 - мембрана; 4 контрольний гвинт; 5 - прокладка; 6 - корпус електроприводу; 7 - золотник клапану; 8 - сідло; 9 стійка; 10 - пружина; 11 - прижимний грибок; 12 патрубок; 13 - регулюючий гвинт. 39474 Фіг. 2 Фіг. З 39474 1 2 13 J 4 5 6 Фіг. 5 Тираж 50 екз. Відкрите акціонерне товариство «Патент» Україна, 88000, м. Ужгород, вул. Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
