Складений ударник для руйнування гірських порід /негабаритів/

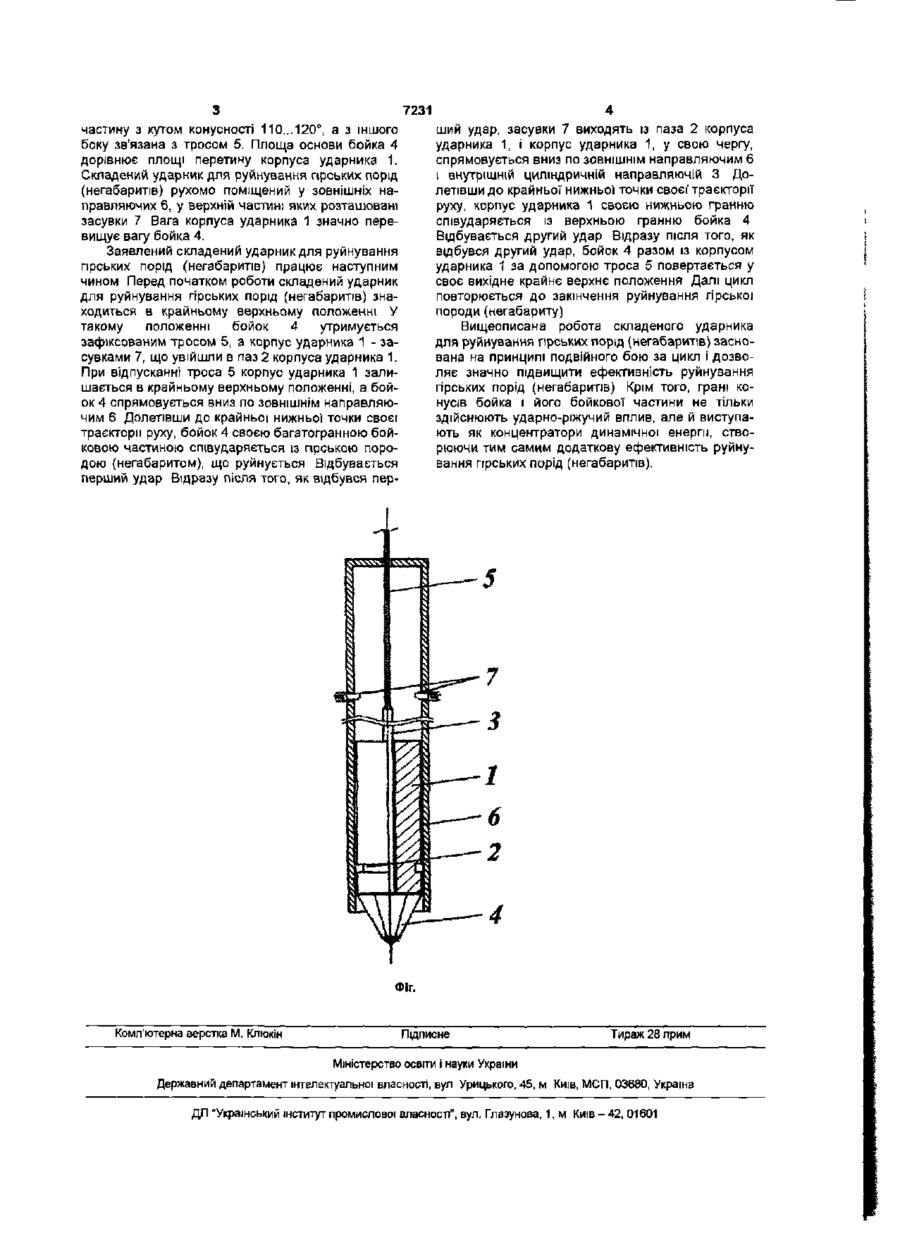

УКРАЇНА (19) UA (11,7231 (із, U (51)7Е21С37/14 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54, СКЛАДЕНИЙ УДАРНИК ДЛЯ РУЙНУВАННЯ ГІРСЬКИХ ПОРІД /НЕГАБАРИТІВ/ (21,20041109088 (22)05 11 2004 (24, 15 06 2005 (46) 15 06 2005, Бюл № 6, 2005 р (72, Могила Валентин Іванович, Плотніков Леонід Петрович, Голубов Роман Сергійович, Плотніков Владислав Петрович Плотніков Сергій Леонідович, Малохатко Андрій Олександрович (73, СХІДНОУКРАЇНСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ІМЕНІ ВОЛОДИМИРА ДАЛЯ (57, Складений ударник для руйнування гірських порід (негабаритів), який містить циліндричний корпус і бойок, площина основи якого дорівнює площі перерізу ударника, межа міцності матеріалу бойка на стиск вища за межу МІЦНОСТІ матеріалу корпуса ударника, який відрізняється тим що бойок виконаний у вигляді конуса багатогранної форми, що переходить у багатогранну бойкову частину з кутом конусності 110 120°, бойок жорстко з'єднаний з одним кінцем внутрішньої циліндричної напрямної, інший кінець якої зв'язаний із тросом, корпус ударника виконаний з пазом, складений ударник рухомо поміщений у ЗОВНІШНІХ напрямних, у верхній частині яких розташовані засувки Корисна модель відноситься до області гірської промисловості і може бути використана в ударному руйнуванні гірських порід (негабаритів) при буровибуховому способі розробки родовищ корисних копалин Відомо складений ударник для руйнування негабаритів, обраний як прототип, що містить циліндричний корпус і бойок, площина основи якого дорівнює площі перетину ударника, бойок виконаний у вигляді усіченого конуса обертання, при цьому межа МІЦНОСТІ матеріалу бойка на стиск вища за межу МІЦНОСТІ матеріалу корпуса ударника, а кут конусності дорівнює 50 60° [див пат СРСР № 1771509, МПК Е21 С37/14, 3/00, опубл у 1992 р , бюл №39] Недоліком відомого пристрою є недостатня ефективність руйнування гірських порід (негабаритів) через те, що - бойок виконаний у вигляді усіченого конуса обертання, - складений ударник працює за принципом одноразового бою за один цикл В основу корисної моделі поставлена задача підвищення ефективності руйнування гірських порід (негабаритів) шляхом того, що бойок виконаний у вигляді конуса багатогранної форми що переходить у багатогранну бойкову частину, що приведе не тільки до ударно-ріжучого впливу гранів конусів бойка і його бойкової частини, а й до концентрації в них динамічної енергії Поставлена задача досягається тим що в складеному ударнику для руйнування гірських порід (негабаритів), який містить циліндричний корпус і бойок, площина основи якого дорівнює площі перетину ударника, бойок виконаний у вигляді усіченого конуса обертання, кут конусності якого дорівнює 50 60°, при цьому межа МІЦНОСТІ матеріалу бойка на стиск вища за межу міцності матеріалу корпуса ударника, ВІДПОВІДНО ДО корисної моделі, бойок виконаний у вигляді конуса багатогранної форми, що переходить у багатогранну бойкову частину з кутом конусності 110 120°, і жорстко з'єднаний з одним кінцем внутрішньої циліндричної направляючої інший кінець якої зв'язаний із тросом, корпус ударника виконаний з пазом, складений ударник рухомо поміщений у ЗОВНІШНІХ направляючих у верхній частині яких розташовані засувки Суть корисної моделі пояснюється кресленням, де зображений заявлений складений ударник для руйнування гірських порід (негабаритів) у поздовжньому перетині Складений ударник для руйнування гірських порід (негабаритів) містить циліндричний корпус ударника 1 з пазом 2, внутрішню циліндричну направляючу 3, довжина якої не менш двох довжин корпуса ударника 1 Внутрішня циліндрична направляюча 3 з одного боку нерухомо кріпиться до бойка 4, виконаного у вигляді конуса багатогранної форми, що переходить у багатогранну бойкову СО м 7231 ший удар, засувки 7 виходять із паза 2 корпуса ударника 1, І корпус ударника 1, у свою чергу, спрямовується вниз по ЗОВНІШНІМ направляючим 6 і внутрішній циліндричній направляючій 3 Долетівши до крайньої нижньої точки своєї1 траєкторії руху, корпус ударника 1 своєю нижньою гранню співударяється із верхньою гранню бойка 4 Відбувається другий удар Відразу після того, як відбувся другий удар, бойок 4 разом із корпусом ударника 1 за допомогою троса 5 повертається у своє вихідне крайнє верхнє положення Далі цикл повторюється до закінчення руйнування гірської породи (негабариту) Вищеописана робота складеного ударника для руйнування гірських порід (негабаритів) заснована на принципі подвійного бою за цикл і дозволяє значно підвищити ефективність руйнування гірських порід (негабаритів) Крім того, грані конусів бойка і його бойкової частини не тільки здійснюють ударно-ріжучий вплив, але й виступають як концентратори динамічної енергії, створюючи тим самим додаткову ефективність руйнування гірських порід (негабаритів). частину з кутом конусності 110...120°, а з іншого боку зв'язана з тросом 5. Площа основи бойка 4 дорівнює площі перетину корпуса ударника 1. Складений ударник для руйнування гірських порід (негабаритів) рухомо поміщений у зовнішніх направляючих 6, у верхній частині яких розташовані засувки 7 Вага корпуса ударника 1 значно перевищує вагу бойка 4. Заявлений складений ударник для руйнування гірських порід (негабаритів) працює наступним чином Перед початком роботи складений ударник для руйнування гірських порід (негабаритів) знаходиться в крайньому верхньому положенні У такому положенні бойок 4 утримується зафіксованим тросом 5, а корпус ударника "і - засувками 7, що увійшли в паз 2 корпуса ударника 1. При відпусканні троса 5 корпус ударника 1 залишається в крайньому верхньому положенні, а бойок 4 спрямовується вниз по зовнішнім направляючим 6 Долетівши до крайньої нижньої точки своєї траєкторії руху, бойок 4 своєю багатогранною бойковою частиною співударяється із гірською породою (негабаритом), що руйнується Відбувається перший удар Відразу після того, як відбувся пер ФІг. Комп'ютерна верстка М. Клюкін Підписне Тираж 28 прим Міністерство освіти і науки України Державний департамент інтелеюуальної власності, вул Урицького, 45, м Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м Київ - 42, 01601
