Гравітаційний зворотно-циркуляційний очисник

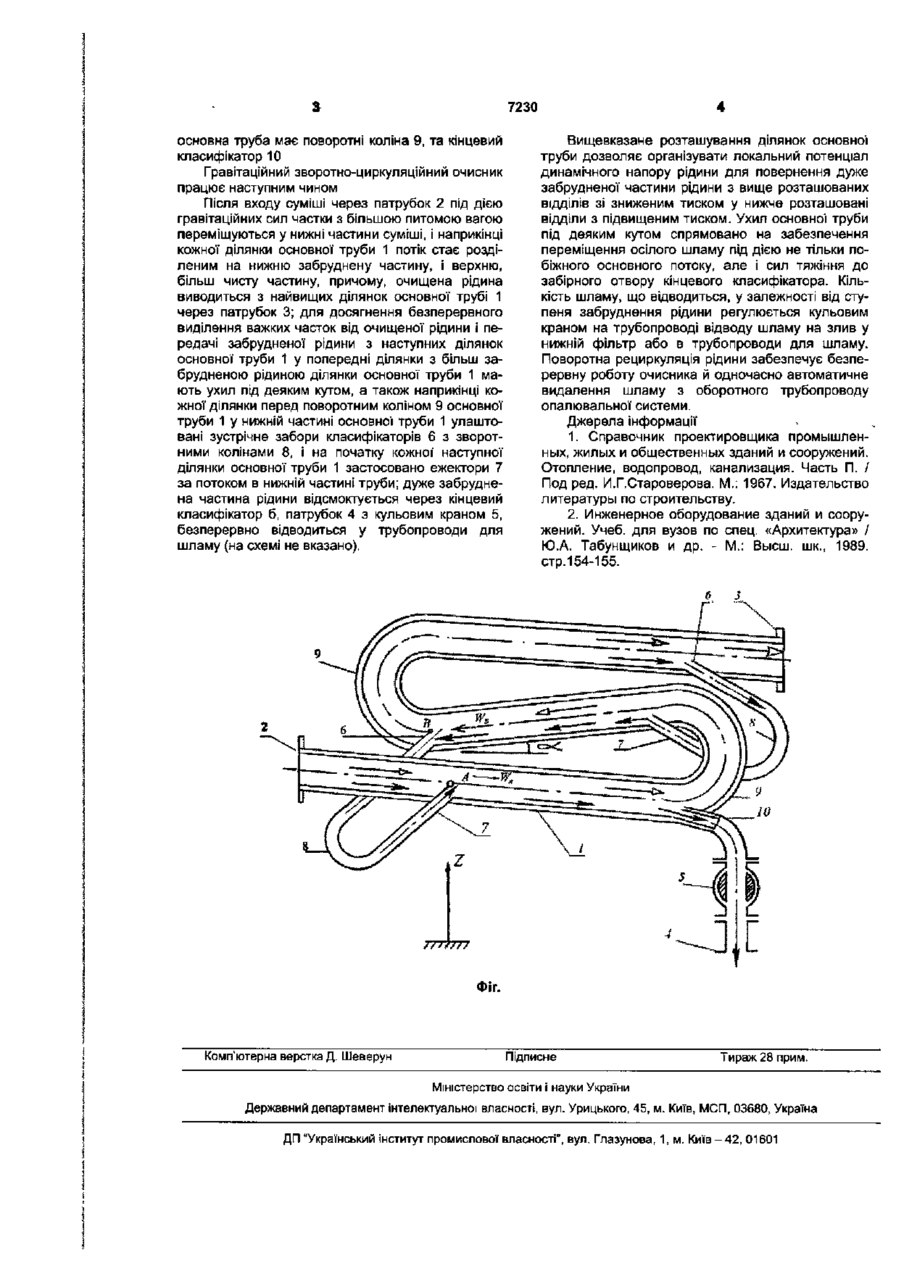

Гравітаційний зворотно-циркуляційний очисник рідини, що містить основну трубу із вхідним і вихідним патрубками та класифікатором, який відрізняється тим, що протяжні ділянки основної труби мають ухил під деяким кутом, наприкінці кожної ділянки перед коліном у нижній частині труби класифікатори улаштовані зустрічно, на початку кожної ділянки основної труби застосовані ежектори за потоком в нижній частині основної труби, очисник також оснащений кінцевим класифікатором та шламовим патрубком з кульовим краном. Корисна модель відноситься до систем очищення та може бути використана для очищення теплоносія, трубопроводів теплопостачання та систем водопостачання. Для очищення мережної та підживлюючої води в системах елеваторного теплопостачання окремих будинків від центральних трубопроводів широко використовуються брудоочисники із сітчастим фільтром, що містять вертикальний циліндричний корпус з підвідним та відвідним патрубками, а також у нижній частині корпусу розміщено додатковий патрубок із фланцем, закритим кришкою- [1]. Суттєвим недоліком відомої системи брудоочщення є необхідність зупинки роботи контуру очищення, виключення її з головного трубопроводу і підключення резервного трубопроводу без брудоочисника, часткового розбирання для ручного видалення бруду, що накопичується у корпусі. Відомо гравітаційний зворотно-циркуляційний очисник у вигляді лив неспускного колодязя напівроздільних систем, що містить, основну трубу із вхідним патрубком та класифікатором для відводу найбільш брудної води під кутом 90" до основного потоку на очисні спорудження, та вихідним патрубком що відводить умовно чисті води у зливові спуски [2] - прототип. Недоліком відомої системи очищення є те, що вона вимагає досить високої будівельної й експлуатаційної вартості, система не може бути розміщена у котельних та цехах промислових підпри ємств, має недостатню якість очищення рідини від твердих часток. В основу корисної моделі поставлено задачу удосконалення зворотно-циркуляційного очисника шляхом того, що протяжні ділянки основної труби мають ухил під деяким кутом, а у нижній частині мають відводи для забрудненої води під кутом 180°, що призведе до розділення основного потоку на нижню, більш забруднену і верхню більш очищену воду. Поставлена задача досягається тим, що в гравітаційному зворотно-циркуляційному очиснику, що містить основну трубу із вхідним І вихідним патрубками та класифікатором, згідно корисної моделі, протяжні ділянки основної труби мають ухил під деяким кутом, наприкінці кожної ділянки перед поворотним коліном у нижній частині труби для повороту на 180° забрудненого потоку класифікатори розміщено зустрічне, на початку кожної ділянки основної' труби розташовано ежектори за потоком в нижній частині труби, причому, для відведення найбільш забрудненої частини рідини передбачено кінцевий класифікатор та шламовий патрубок з кульовим краном Суть корисної моделі пояснює графічне зображення гравітаційно-зворотно-циркуляційного очисника, що містить основну трубу 1 з вхідним патрубком 2 та вихідним патрубком 3, шламовий патрубок 4 з кульовим краном 5, класифікатори 6 та ежектори 7, улаштовані за потоком в нижній частині основної труби, із зворотними колінами 8, со СО см 7230 основна труба має поворотні коліна 9, та кінцевий класифікатор 10 Гравітаційний зворотно-циркуляційний очисник працює наступним чином Після входу суміші через патрубок 2 під дією гравітаційних сил частки з більшою питомою вагою переміщуються у нижні частини суміші, і наприкінці кожної ділянки основної труби 1 потік стає розділеним на нижню забруднену частину, і верхню, більш чисту частину, причому, очищена рідина виводиться з найвищих ділянок основної трубі 1 через патрубок 3; для досягнення безперервного виділення важких часток від очищеної рідини і передачі забрудненої рідини з наступних ділянок основної труби 1 у попередні ділянки з більш забрудненою рідиною ділянки основної труби 1 мають ухил під деяким кутом, а також наприкінці кожної ділянки перед поворотним коліном 9 основної труби 1 у нижній частині основної труби 1 улаштовані зустрічне забори класифікаторів 6 з зворотними колінами 8, І на початку кожної наступної ділянки основної труби 1 застосовано ежектори 7 за потоком в нижній частині труби; дуже забруднена частина рідини відсмоктується через кінцевий класифікатор б, патрубок 4 з кульовим краном 5, безперервно відводиться у трубопроводи для шламу (на схемі не вказано). Вищевказане розташування ділянок основної труби дозволяє організувати локальний потенціал динамічного напору рідини для повернення дуже забрудненої частини рідини з вище розташованих відділів зі зниженим тиском у нижче розташовані відділи з підвищеним тиском. Ухил основної труби під деяким кутом спрямовано на забезпечення переміщення осілого шламу під дією не тільки побіжного основного потоку, але і сил тяжіння до забірного отвору кінцевого класифікатора. Кількість шламу, що відводиться, у залежності від ступеня забруднення рідини регулюється кульовим краном на трубопроводі відводу шламу на злив у нижній фільтр або в трубопроводи для шламу. Поворотна рециркуляція рідини забезпечує безперервну роботу очисника й одночасно автоматичне видалення шламу з оборотного трубопроводу опалювальної системи. Джерела Інформації 1. Справочник проектировщика промышленных, жилых и общественных зданий и сооружений. Отопление, водопровод, канализация. Часть П. / Под ред. И.Г.Староверова. М.: 1967. Издательство литературы по строительству. 2. Инженерное оборудование зданий и сооружений. Учеб. для вузов по спец. «Архитектура» / Ю.А. Табунщиков и др. - М.: Высш. шк., 1989. стр. 154-155. Фіг. Комп'ютерна верстка Д. Шеверун Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вуп. Глазунова, 1, м. Київ - 42, 01601
