Кантувач великовагових металоконструкцій

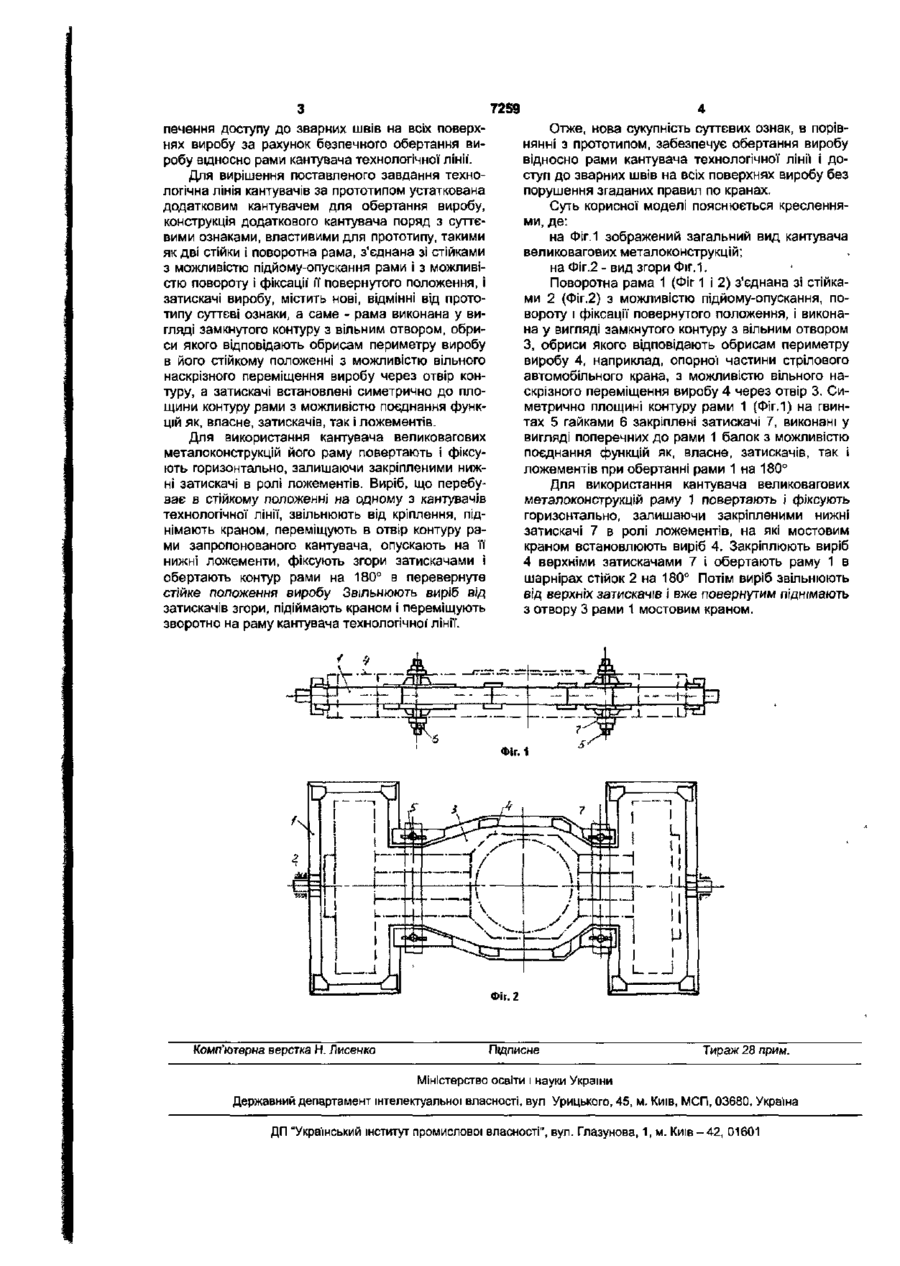

УКРАЇНА (19) UA 01)7259 аз» U (51)7В23К37/04 МІНІСТЕРСТВО ОСВІТИ І НАУКИ УКРАЇНИ ДЕРЖАВНИЙ ДЕПАРТАМЕНТ ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ ОПИС ДО ДЕКЛАРАЦІЙНОГО ПАТЕНТУ НА КОРИСНУ МОДЕЛЬ видається під відповідальність власника патенту (54) КАНТУВАЧ ВЕЛИКОВАГОВИХ МЕТАЛО КОНСТРУКЦІЙ 1 (21)20041109316 (22)15.11.2004 (24) 15.06.2005 * ' (46) 15 06.2005, Бюл № 6, 2005 р. (72) Желем Андрій Йосипович, Єрмаков Володимир Петрович (73) Желем Андрій Йосипович, Єрмаков Володимир Петрович (57) Кантувач великовагових металоконструкцій, що містить дві стійки і поворотну раму, з'єднану зі стійками з можливістю підйому-опускання рами і з можливістю повороту і фіксації' її у повернутому положенні, і затискачі виробу, який відрізняється тим, що рама виконана у вигляді замкнутого контура з вільним отвором, обриси якого відповідають обрисам периметра виробу в його стійкому положенні, з можливістю вільного наскрізного переміщення виробу через отвір контура, а затискачі встановлені симетрично до площини контура рами з можливістю поєднання функцій як власне затискачів, так і ложементів Корисна модель відноситься до пристроїв для маніпуляції виробом в процесі його зварювання, зокрема, до маніпуляції великоваговою металоконструкцією, як наприклад, опорна частина стрілового автомобільного крана. Відомий, як аналог, кантувач, що містить дві стійки і поворотну раму, з'єднану зі стійками з можливістю підйому-опускання рами і з можливістю її повороту навколо вісі шарнірів і фіксації повернутого положення [див. опис винаходу СРСР до а.с. №597541, кп В23К37/04, 1976р]. В процесі використання аналога на його раму встановлюють складений для зварювання виріб і, маніпулюючи вертикальним рівнем і поворотом рами, забезпечують зручний доступ до місця зварювання. Однак, в аналозі зустрічні до рами поверхні виробу не доступні для зварювання, як і ті, що контактують з рамою кантувача Відомий також, вибраний як прототип за більшістю співпадаючих суттєвих ознак, кантувач, що містить дві стійки і поворотну раму, з'єднану зі стійками з можливістю підйому-опускання рами і з можливістю повороту і фіксації' іі повернутого положення, ари цьому рама обладнана ложементами і затискачами для закріплення виробу на ній, [див. ОВ СРСР до а.с.№546455, кл. В23К37/04, 1975р.] В процесі використання прототипа складений для зварювання виріб встановлюють на ложементи рами, закріплюють затискачами і, маніпулюючи вертикальним рівнем і поворотом рами в діапазоні більшого кута, аніж в аналозі, забезпечують зручніший доступ до місць зварювання. В технологічній ЛІНІЇ зварювання великовагових метал оконструкцій, наприклад, в серійному виробництві, таких кантувачів за прототипом може бути встановлено декілька. Недоліком прототипу, як і аналога, є недоступність для зварювання швів на поверхнях виробу, які контактують з ложементами рами кантувача, які знаходяться під затискачами і які зустрічні де рами, що тягне за собою необхідність обертання виробу відносно рами кантувача, яке з габаритною великоваговою металоконструкцією здійснюють окремо від кантувача за прототипом для запобігання його пошкодження Обертання такого виробу відносно рами кантувача здійснюють в наступному порядку: раму кантувача з виробом повертають в горизонтальну площину для забезпечення стійкого положення виробу на ложементах рами, звільнюють виріб від затискачів, знімають виріб мостовим краном з рами кантувача, переміщують і кладуть на вільну площадку цеха, перестроплюють виріб за один край і кантують краном спочатку в нестійке положения у вертикальній площині, потім долають ребро перекидування незначний переміщенням крана, опускають в перевернуте стійке положення в горизонтальній площині, перестроплюють і знову встановлюють на рамі кантувача і затискають на її ложементах, що, в свою чергу, тягне за собою небезпечне порушення правил будови і безпечної' експлуатації кранів, якими забороняється кантування вантажів з послабленням вантажних канатів, в т.ч. і підтягування вантажів при не вертикальних вантажних канатах. Технічним завданням корисної моделі є забез О ю CM 7259 Отже, нова сукупність суттєвих ознак, в порівнянні з прототипом, забезпечує обертання виробу відносно рами кантувача технологічної лінії і доступ до зварних швів на всіх поверхнях виробу без порушення згаданих правил по кранах. Суть корисної моделі пояснюється кресленнями, де: на Фіг.1 зображений загальний вид кантувача великовагових металоконструкцій; на Фіг.2 - вид згори Фіг.1. Поворотна рама 1 (Фіг 1 і 2) з'єднана зі стійками 2 (Фіг.2) з можливістю підйому-опускання,повороту і фіксації повернутого положення, і виконана у вигляді замкнутого контуру з вільним отвором З, обриси якого відповідають обрисам периметру виробу 4, наприклад, опорної частини стрілового автомобільного крана, з можливістю вільного наскрізного переміщення виробу 4 через отвір 3. Симетрично площині контуру рами 1 (Фіг.1) на гвинтах 5 гайками 6 закріплені затискачі 7, виконані у вигляді поперечних до рами 1 балок з можливістю поєднання функцій як, власне, затискачів, так і ложементів при обертанні рами 1 на 180° Для використання кантувача великовагових металоконструкцій раму 1 повертають І фіксують горизонтально, залишаючи закріпленими нижні затискачі 7 в ролі ложементів, на які мостовим краном встановлюють виріб 4. Закріплюють виріб 4 верхніми затискачами 7 і обертають раму 1 в шарнірах стійок 2 на 180° Потім виріб звільнюють від верхніх затискачів і вже повернутим піднімають з отвору 3 рами 1 мостовим краном. печення доступу до зварних швів на всіх поверхнях виробу за рахунок безпечного обертання виробу відносно рами кантувача технологічної лінії. Для вирішення поставленого завдання технологічна лінія кантувачів за прототипом устаткована додатковим кантувачем для обертання виробу, конструкція додаткового кантувача поряд з суттєвими ознаками, властивими для прототипу, такими як дві стійки і поворотна рама, з'єднана зі стійками з можливістю підйому-опускання рами і з можливістю повороту І фіксації' її повернутого положення, і затискачі виробу, містить нові, відмінні від прототипу суттєві ознаки, а саме - рама виконана у вигляді замкнутого контуру з вільним отвором, обриси якого відповідають обрисам периметру виробу в його стійкому положенні з можливістю вільного наскрізного переміщення виробу через отвір контуру, а затискачі встановлені симетрично до площини контуру рами з можливістю поєднання функцій як, власне, затискачів, так і ложементів. Для використання кантувача великовагових металоконструкцій його раму повертають і фіксують горизонтально, залишаючи закріпленими нижні затискачі в ролі ложементів. Виріб, що перебуває в стійкому положенні на одному з кантувачів технологічної лінії, звільнюють від кріплення, піднімають краном, переміщують в отвір контуру рами запропонованого кантувача, опускають на її нижні ложементи, фіксують згори затискачами і обертають контур рами на 180° в перевернуте стійке положення виробу Звільнюють виріб від затискачів згори, підіймають краном і переміщують зворотно на раму кантувача технологічної лінії. Фіг. 1 Фіг.2 Комп'ютерна верстка Н. Лисенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
