Спосіб підготовки корінця книжкового блока до нанесення клею і пристрій для його реалізації

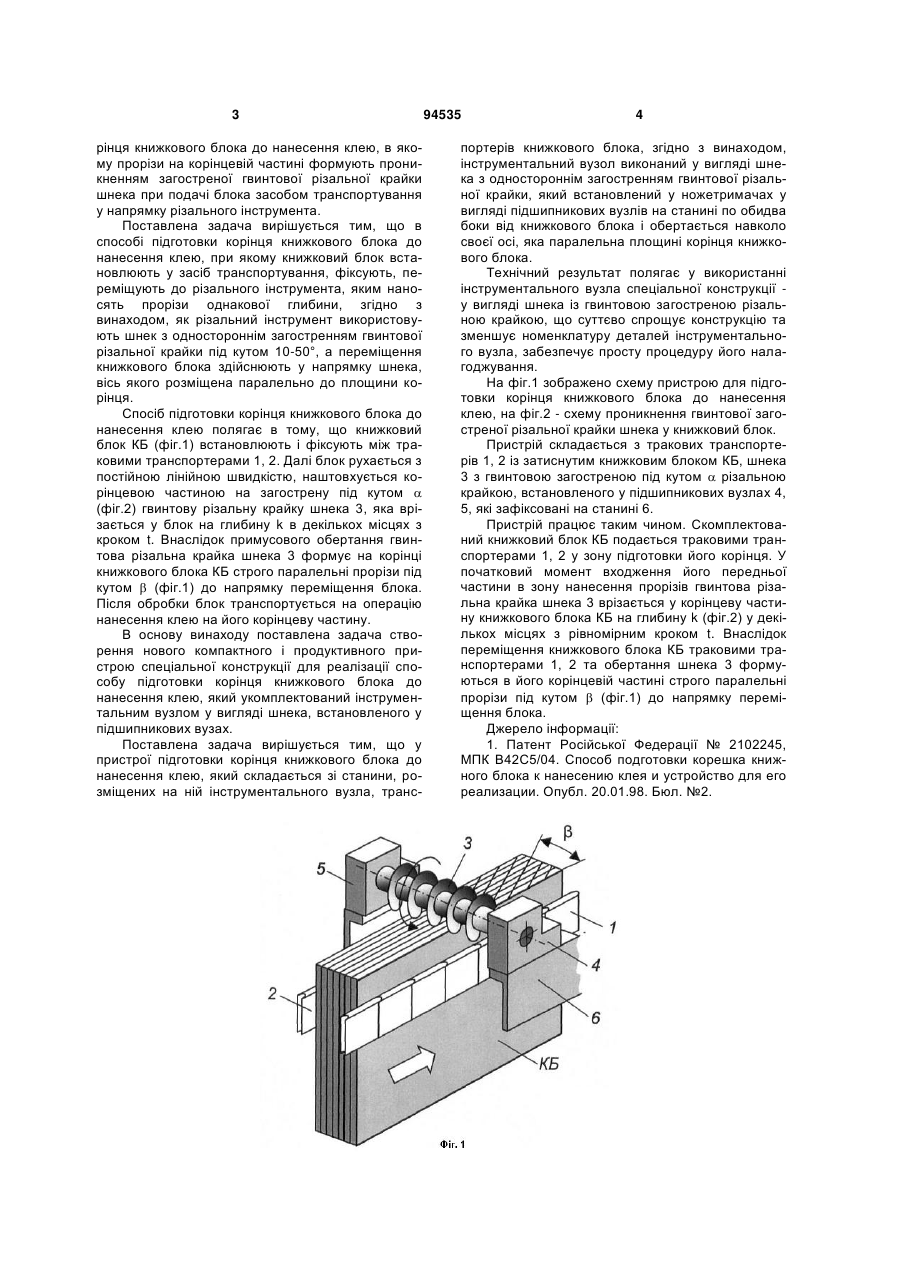

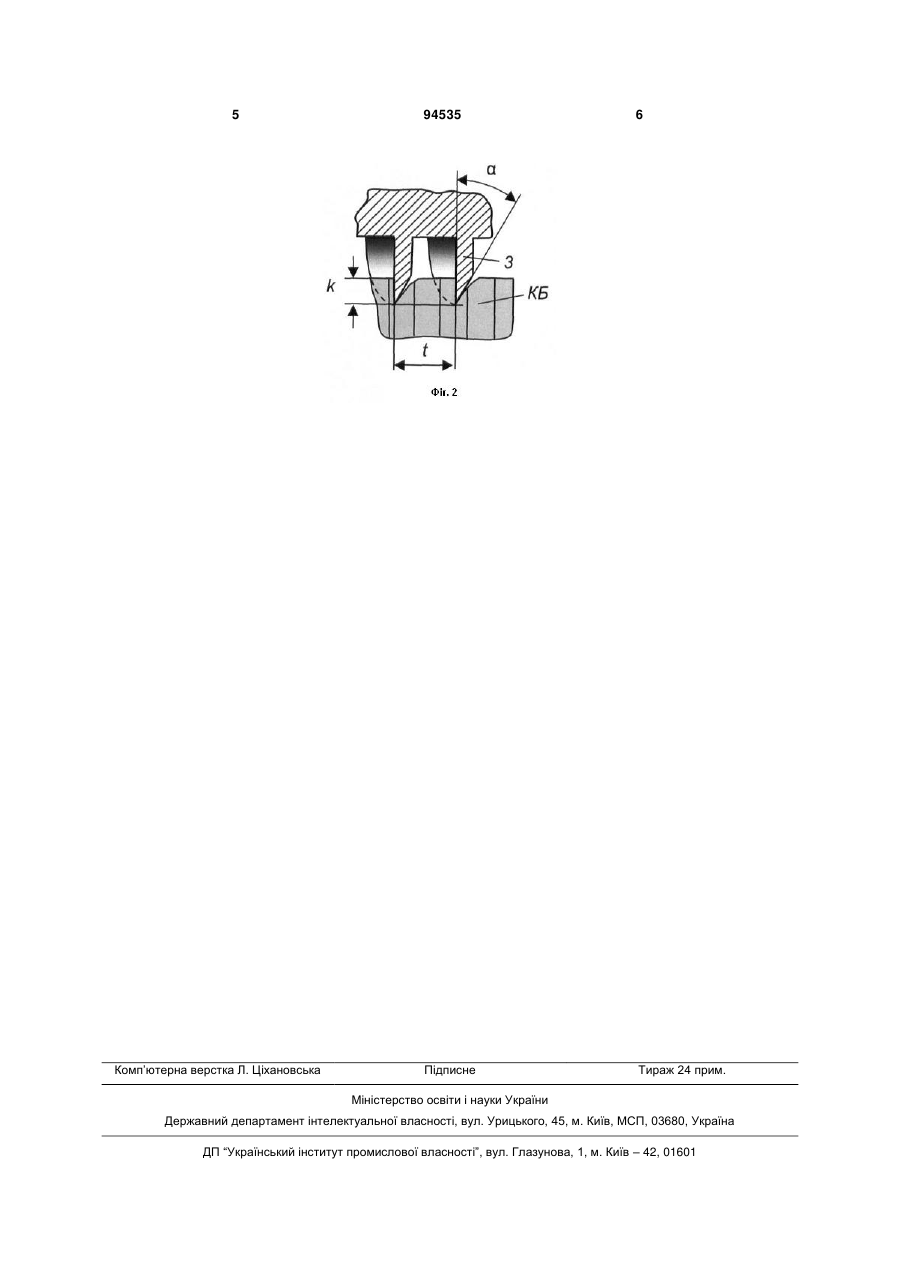

1. Спосіб підготовки корінця книжкового блока до нанесення клею для незшивного скріплення, при якому книжковий блок встановлюють у засіб транспортування, фіксують, переміщують до різа C2 2 (19) 1 3 рінця книжкового блока до нанесення клею, в якому прорізи на корінцевій частині формують проникненням загостреної гвинтової різальної крайки шнека при подачі блока засобом транспортування у напрямку різального інструмента. Поставлена задача вирішується тим, що в способі підготовки корінця книжкового блока до нанесення клею, при якому книжковий блок встановлюють у засіб транспортування, фіксують, переміщують до різального інструмента, яким наносять прорізи однакової глибини, згідно з винаходом, як різальний інструмент використовують шнек з одностороннім загостренням гвинтової різальної крайки під кутом 10-50°, а переміщення книжкового блока здійснюють у напрямку шнека, вісь якого розміщена паралельно до площини корінця. Спосіб підготовки корінця книжкового блока до нанесення клею полягає в тому, що книжковий блок КБ (фіг.1) встановлюють і фіксують між траковими транспортерами 1, 2. Далі блок рухається з постійною лінійною швидкістю, наштовхується корінцевою частиною на загострену під кутом  (фіг.2) гвинтову різальну крайку шнека 3, яка врізається у блок на глибину k в декількох місцях з кроком t. Внаслідок примусового обертання гвинтова різальна крайка шнека 3 формує на корінці книжкового блока КБ строго паралельні прорізи під кутом  (фіг.1) до напрямку переміщення блока. Після обробки блок транспортується на операцію нанесення клею на його корінцеву частину. В основу винаходу поставлена задача створення нового компактного і продуктивного пристрою спеціальної конструкції для реалізації способу підготовки корінця книжкового блока до нанесення клею, який укомплектований інструментальним вузлом у вигляді шнека, встановленого у підшипникових вузах. Поставлена задача вирішується тим, що у пристрої підготовки корінця книжкового блока до нанесення клею, який складається зі станини, розміщених на ній інструментального вузла, транс 94535 4 портерів книжкового блока, згідно з винаходом, інструментальний вузол виконаний у вигляді шнека з одностороннім загостренням гвинтової різальної крайки, який встановлений у ножетримачах у вигляді підшипникових вузлів на станині по обидва боки від книжкового блока і обертається навколо своєї осі, яка паралельна площині корінця книжкового блока. Технічний результат полягає у використанні інструментального вузла спеціальної конструкції у вигляді шнека із гвинтовою загостреною різальною крайкою, що суттєво спрощує конструкцію та зменшує номенклатуру деталей інструментального вузла, забезпечує просту процедуру його налагоджування. На фіг.1 зображено схему пристрою для підготовки корінця книжкового блока до нанесення клею, на фіг.2 - схему проникнення гвинтової загостреної різальної крайки шнека у книжковий блок. Пристрій складається з тракових транспортерів 1, 2 із затиснутим книжковим блоком КБ, шнека 3 з гвинтовою загостреною під кутом  різальною крайкою, встановленого у підшипникових вузлах 4, 5, які зафіксовані на станині 6. Пристрій працює таким чином. Скомплектований книжковий блок КБ подається траковими транспортерами 1, 2 у зону підготовки його корінця. У початковий момент входження його передньої частини в зону нанесення прорізів гвинтова різальна крайка шнека 3 врізається у корінцеву частину книжкового блока КБ на глибину k (фіг.2) у декількох місцях з рівномірним кроком t. Внаслідок переміщення книжкового блока КБ траковими транспортерами 1, 2 та обертання шнека 3 формуються в його корінцевій частині строго паралельні прорізи під кутом  (фіг.1) до напрямку переміщення блока. Джерело інформації: 1. Патент Російської Федерації № 2102245, МПК В42С5/04. Способ подготовки корешка книжного блока к нанесению клея и устройство для его реализации. Опубл. 20.01.98. Бюл. №2. 5 Комп’ютерна верстка Л. Ціхановська 94535 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
