Пожежний гідрант

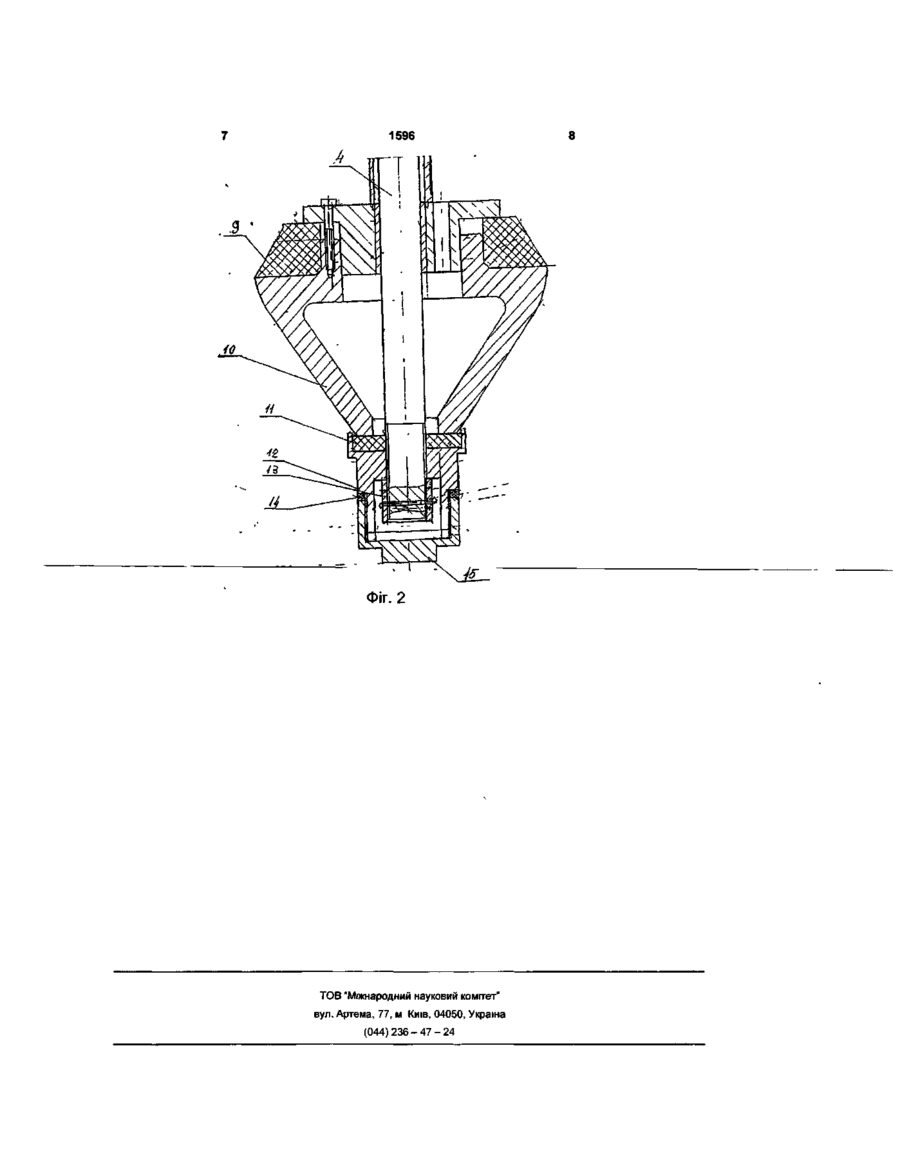

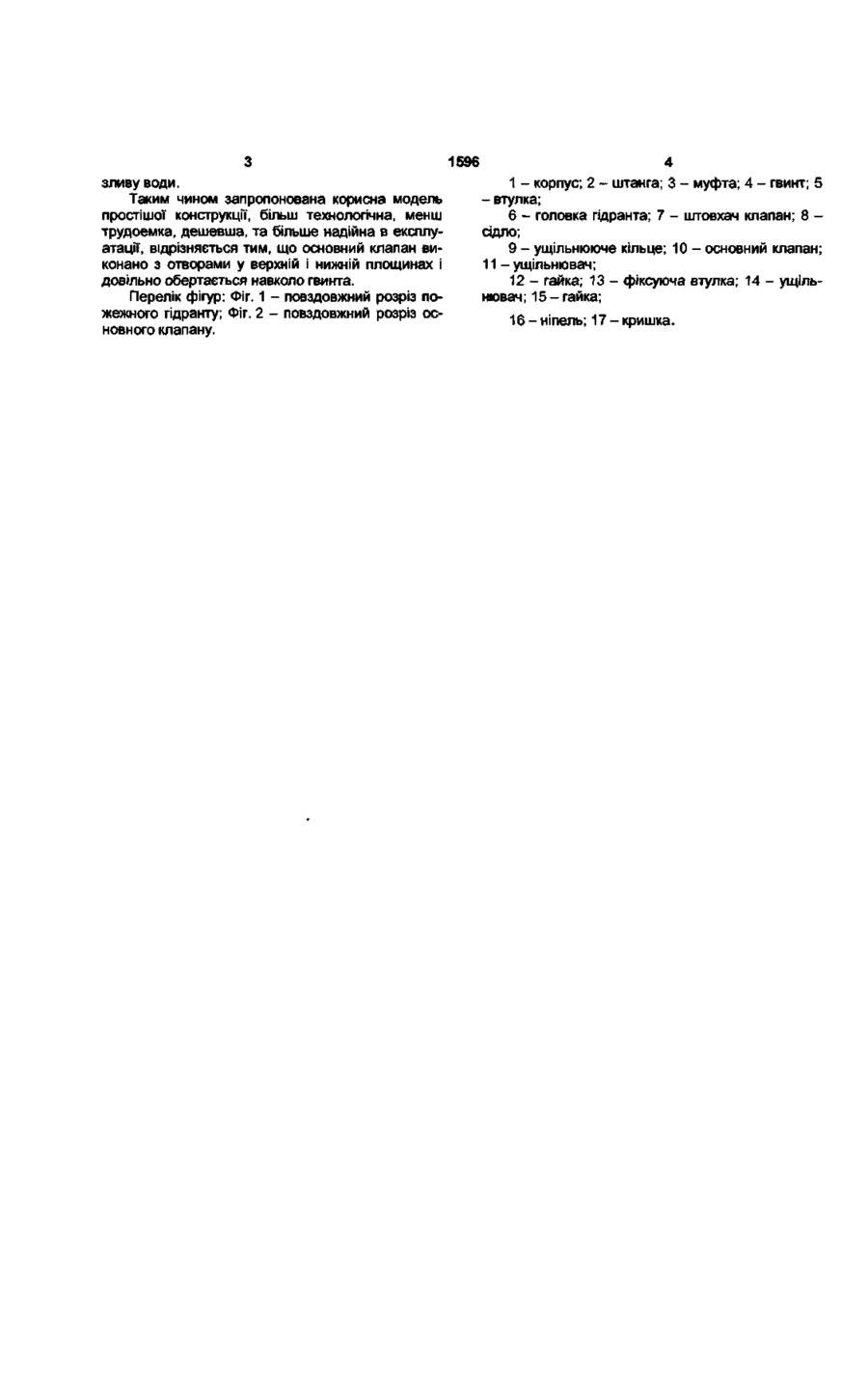

1 Пожежний гідрант, що складається із корпуса, ніпеля з кришкою, з'єднаних ковзаючою муфтою штанги та гвинта з розміщеними на ньому штовхачем-втулкою, основним клапаном, який відрізняється тим, що розвантажувальний клапан, розміщений на гвинті, дає можливість зворотно-поступального переміщення і відкриває доступ води в порожнину основного клапана, а за тим і в корпус гідранта 2 Пожежний гідрант за п 1, який відрізняється тим, що основний клапан виконаний з отворами у верхній і нижній площинах і довільно обертається навколо гвинта Корисна модель пожежного гідранта відноситься до техніки водопостачання і зокрема протипожежної техніки Застосовується для пожежогасіння Найближчим аналогом, що прийнято за прототип є зразок пожежного гідранта, так званого московського типу, що описаний автором Колобановим С К у "Водопостачанні і каналізації 1962 року видання (рис 53) Прототип складається із чавунного корпуса, ніпеля з кришкою, кульового клапана з гумовим кільцем, стержня, гумового кільця, розвантажувального клапана, фіксуючого пристрою для кульового клапана Основний кульовий клапан має складну та трудоємку конструкцію у зв'язку з великою КІЛЬКІСТЮ геометричних переходів Гумове кільце стикується безпосередньо з чавунним корпусом, що зумовлює випадання солей та корозію, присутній механізм фіксації основного клапана, що значно ускладнює конструкцію пожежного гідранта, відсутній клапан для закривання зливного отвору На фіг 1 зображена корисна модель гідранту, повздовжній розріз, на фіг 2 повздовжний розріз основного клапану Гідрант складається із чавунного корпусу 1, штанги 2, ковзаючої муфти 3, гвинта 4, який опускаючись і підіймаючись тягне за собою основний клапан, на початку роботи відкриваючи розвантажувальний клапан, тиск води у гідранті і водопро відній мережі урівнюється і основний клапан легко відкривається, втулки нарізної фіксуючої 5, головки гідранта 6, штовхача втулки 7, який при допомозі виступа на гвинті 4 виштовхує основний клапан у низ та автоматично повзункам закриває зливний отвір, сідла 8, ущільнюючого кільця 9, основного клапана 10, який має у нижній і верхній площах отвори для пропуску води при відкриванні розвантажувального клапана, ущільнювача 11, гайки 12, фіксуючої втулки 13, ущільнювача 14 гайки 15, ніпеля 16, кришки 17 Для роботи гідранта знімають кришку 17, на ніпель 16 накручують пожежну колонку, обертанням рукоятки пожежної колонки обертають штангу 2 гідранта, яка через ковзаючу муфту З обертає гвинт 4, що діє на розвантажувальний клапан і відкриває його Після чого вода потрапляє у порожнину основного клапана і через отвори у ньому у корпус гідранта, в результаті чого вирівнюється тиск води у корпусі гідранта і водопроводі, в подальшому штовхач-клапан 7, на який давить кільцевий виступ на гвинті 4, відкриває основний клапан У запропонованій корисній моделі основний клапан має більш просту та технологічну форму ніж кульовий клапан у прототипі, ущільнююче кільце основного клапана попадає в сідло із кольорового металу, що не сприяє випаданню солей та корозії, фіксація основного клапану непотрібна, є клапан для автоматичного закривання отвору для СО О) ю З зливу води. Таким чином запропонована корисна модель простішої конструкції, більш технологічна, менш трудоемка, дешевша, та більше надійна в експлуатації, відрізняється тим, що основний клапан виконано з отворами у верхній і нижній площинах і довільно обертається навколо гвинта. Перелік фігур: Фіг. 1 - повздовжнии розріз пожежного гідранту; Фіг. 2 - повздовжнии розріз основного клапану. 1596 4 1 - корпус; 2 - штанга; 3 - муфта; 4 - гвинт; 5 -втулка; 6 - головка гідранта; 7 - штовхач клапан; 8 сідло; 9 - ущільнююче кільце; 10 - основний клапан; 11 -ущільнювач; 12 - гайка; 13 - фіксуюча втулка; 14 - ущільнювач; 15-гайка; 1 6 _ н| 1у _ а> 9691. 1596 ФІГ. 2 JOB "Міжнародний науковий комітет" вул. Артема, 77, м Київ, 04050, Україна (044)236 - 47 - 24
