Пожежна колонка

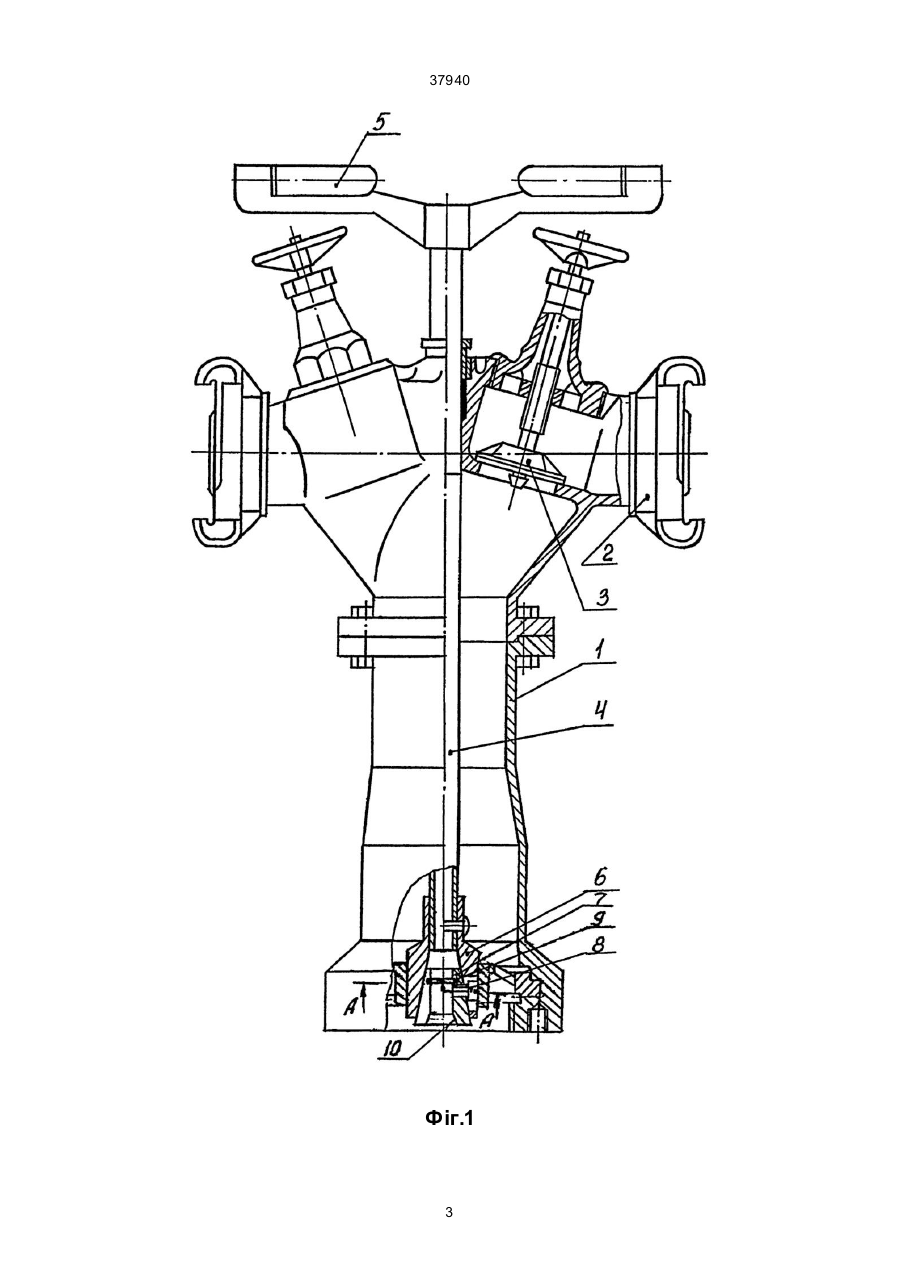

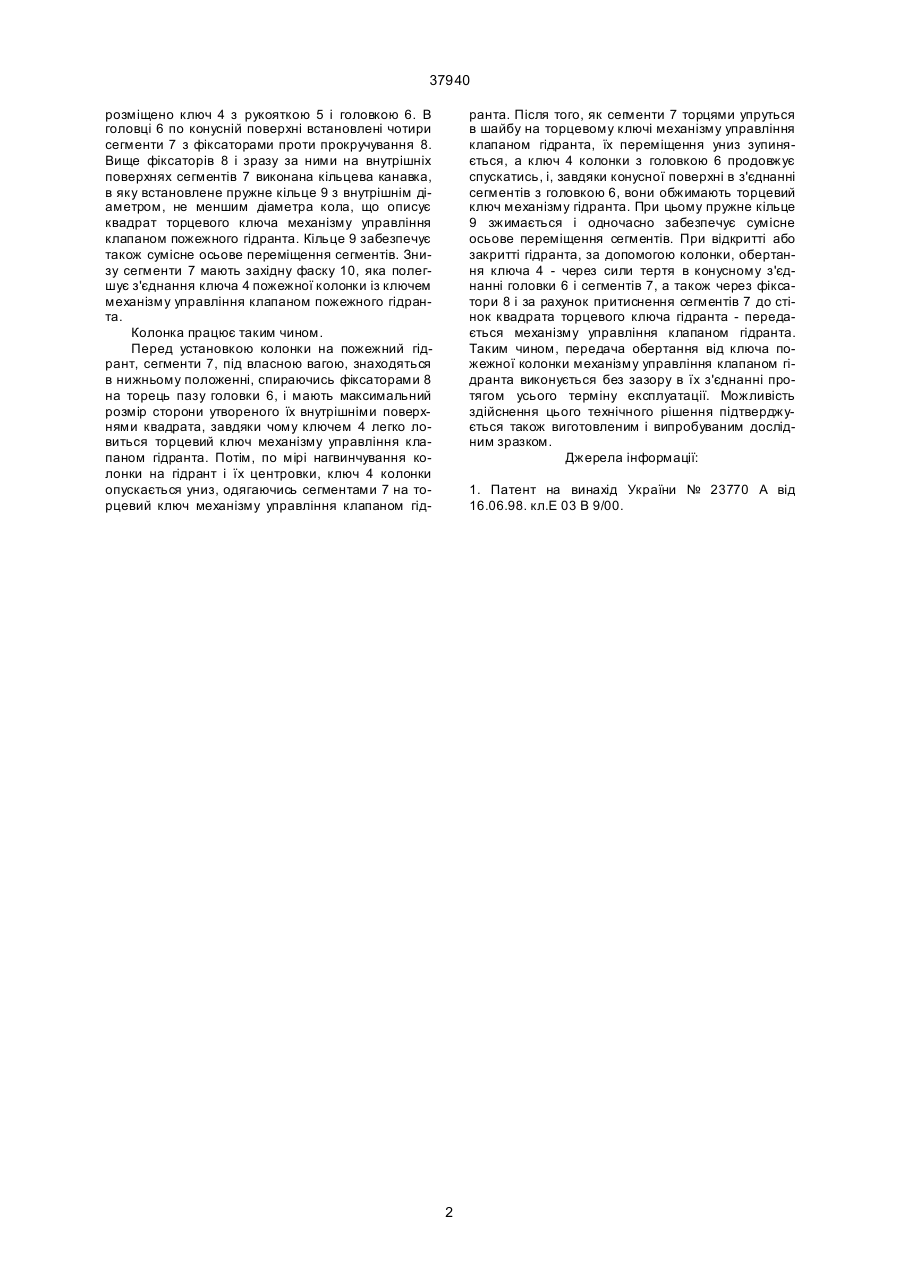

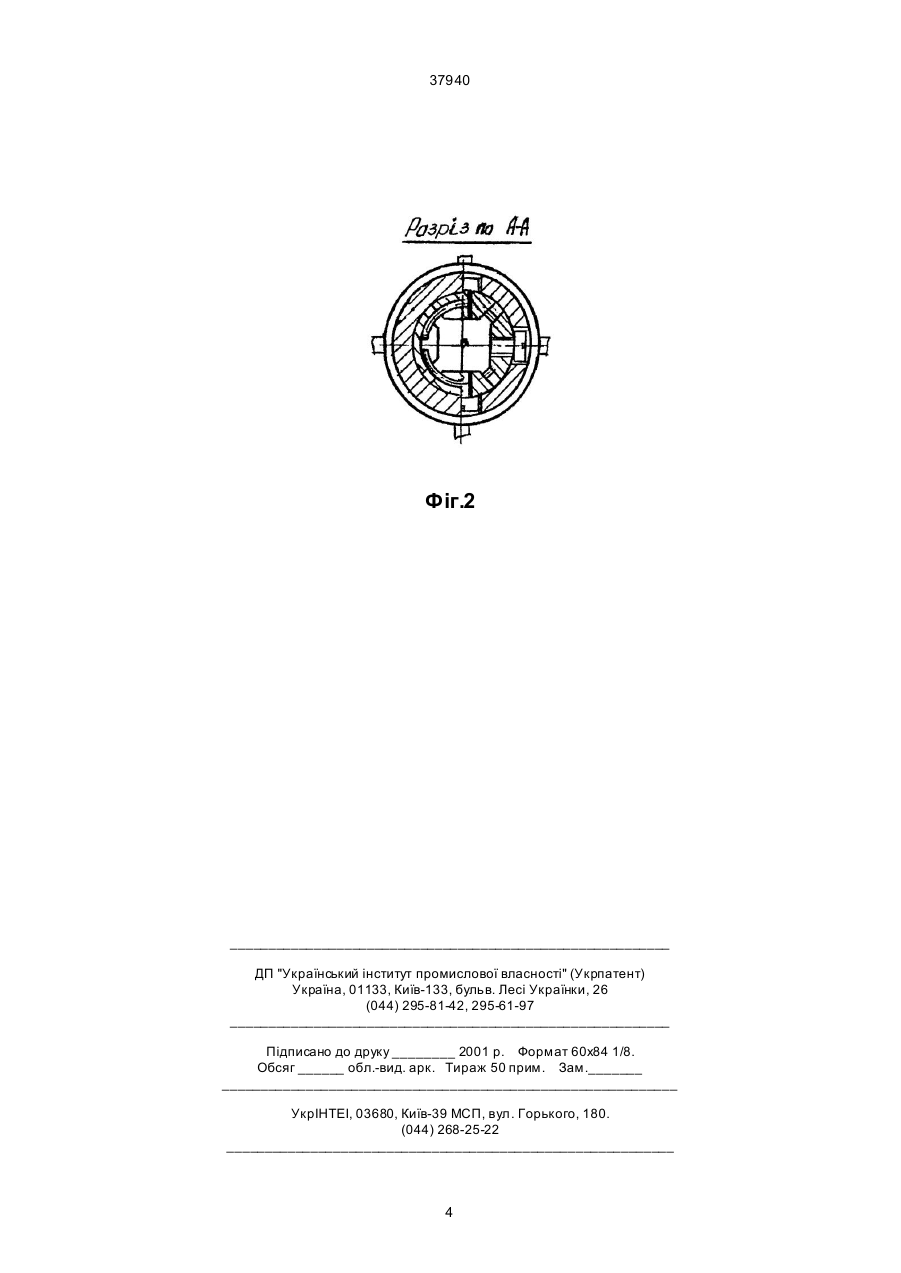

Пожежна колонка, що має порожнистий корпус з головкою і затворами клапана, в якому розміщений ключ із рукояткою і головкою для з'єднання з торцевим ключем механізму управління кла 37940 розміщено ключ 4 з рукояткою 5 і головкою 6. В головці 6 по конусній поверхні встановлені чотири сегменти 7 з фіксаторами проти прокручування 8. Вище фіксаторів 8 і зразу за ними на внутрішніх поверхнях сегментів 7 виконана кільцева канавка, в яку встановлене пружне кільце 9 з внутрішнім діаметром, не меншим діаметра кола, що описує квадрат торцевого ключа механізму управління клапаном пожежного гідранта. Кільце 9 забезпечує також сумісне осьове переміщення сегментів. Знизу сегменти 7 мають західну фаску 10, яка полегшує з'єднання ключа 4 пожежної колонки із ключем механізму управління клапаном пожежного гідранта. Колонка працює таким чином. Перед установкою колонки на пожежний гідрант, сегменти 7, під власною вагою, знаходяться в нижньому положенні, спираючись фіксаторами 8 на торець пазу головки 6, і мають максимальний розмір сторони утвореного їх внутрішніми поверхнями квадрата, завдяки чому ключем 4 легко ловиться торцевий ключ механізму управління клапаном гідранта. Потім, по мірі нагвинчування колонки на гідрант і їх центровки, ключ 4 колонки опускається униз, одягаючись сегментами 7 на торцевий ключ механізму управління клапаном гід ранта. Після того, як сегменти 7 торцями упруться в шайбу на торцевому ключі механізму управління клапаном гідранта, їх переміщення униз зупиняється, а ключ 4 колонки з головкою 6 продовжує спускатись, і, завдяки конусної поверхні в з'єднанні сегментів з головкою 6, вони обжимають торцевий ключ механізму гідранта. При цьому пружне кільце 9 зжимається і одночасно забезпечує сумісне осьове переміщення сегментів. При відкритті або закритті гідранта, за допомогою колонки, обертання ключа 4 - через сили тертя в конусному з'єднанні головки 6 і сегментів 7, а також через фіксатори 8 і за рахунок притиснення сегментів 7 до стінок квадрата торцевого ключа гідранта - передається механізму управління клапаном гідранта. Таким чином, передача обертання від ключа пожежної колонки механізму управління клапаном гідранта виконується без зазору в їх з'єднанні протягом усього терміну експлуатації. Можливість здійснення цього технічного рішення підтверджується також виготовленим і випробуваним дослідним зразком. Джерела інформації: 1. Патент на винахід України № 23770 А від 16.06.98. кл.Е 03 В 9/00. 2 37940 Фіг.1 3 37940 Фіг.2 __________________________________________________________ ДП "Український інститут промислової власності" (Укрпатент) Україна, 01133, Київ-133, бульв. Лесі Українки, 26 (044) 295-81-42, 295-61-97 __________________________________________________________ Підписано до друку ________ 2001 р. Формат 60х84 1/8. Обсяг ______ обл.-вид. арк. Тираж 50 прим. Зам._______ ____________________________________________________________ УкрІНТЕІ, 03680, Київ-39 МСП, вул. Горького, 180. (044) 268-25-22 ___________________________________________________________ 4
