Контактний рознім для люмінесцентних ламп

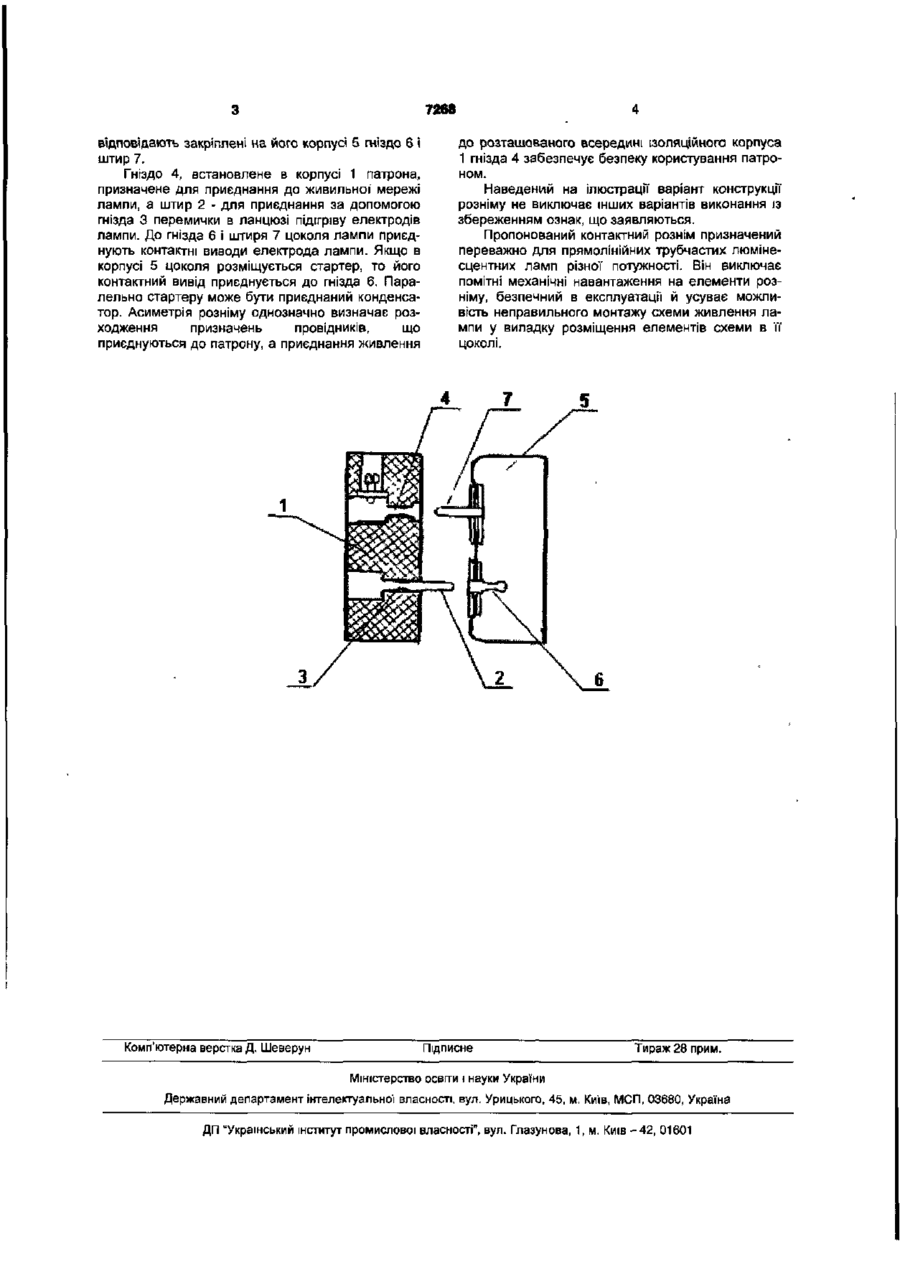

Контактний рознім для люмінесцентних ламп, що містить патрон з двома контактами і цоколь лампи з двома контактами, який відрізняється тим, що один з контактів патрона виконано у вигляді штиря, а другий - у вигляді гнізда, один з контактів цоколя, що відповідає штирю патрона, виконаний у вигляді гнізда, а другий контакт цоколя, що відповідає гнізду патрона, виконаний у вигляді штиря. Корисна модель належить до світлотехніки, зокрема до люмінесцентних ламп. Відомий контактний рознім для люмінесцентних ламп, що містить патрон з чотирма розташованими в гніздах контактами і цоколь лампи з чотирма штирями, розташування яких відповідає розташуванню контактів патрона [Айзенберг Ю.Б., Ефимкина В.Ф. Светотехнические приборы с люминесцентными лампами. - М.: Энергия, 1968. С.162-163]. Такий контактний рознім зручний для приєднання контактів патрона до пускорегулюючої апаратури, однак він призначений для люмінесцентних ламп кільцевої форми і непридатний для циліндричних прямолінійних ламп. Найбільш близьким за технічною сутністю до пропонованого є обраний як прототип контактний рознім для люмінесцентних ламп, що містить патрон з двома контактами і цоколь з двома контактами, які відповідають контактам патрона, причому розміщені в патроні контакти встановлені в гніздах по кінцях дугоподібних прорізів, а контакти цоколя виконані у вигляді штирів [Справочная книга по светотехнике / Под ред. Ю.Б. Айзенберга. - М.: Энергоиздат, 1995. - С.71-78]. Патрон такого розніму виконує також функції лампотримача, і установка лампи в патроні поворотом її навколо поздовжньої осі пов'язана із значним навантаженням на вигин штирів лампи, що іноді призводить до пошкодження штирів, а для ламп з вбудованими в цоколь стартером і конденсатором - до можливості неправильного монтажу схеми включення лампи. В основу корисної моделі поставлене завдання створення такого контактного розніму для люмінесцентних ламп, який за рахунок виключення поворотного руху в процесі установки лампи в патрон і асиметрії розніму усував би навантаження на вигин його штирів, а також можливість неправильного монтажу схеми живлення лампи. Поставлене завдання вирішується тим, що в контактному рознімі для люмінесцентних ламп, що містить патрон з двома контактами і цоколь лампи з двома контактами згідно з корисною моделлю, один з контактів патрона виконано у вигляді штиря, а другий - у вигляді гнізда, а один з контактів цоколя, що відповідає штирю патрона, виконаний у вигляді гнізда, а другий контакт цоколя, що відповідає гнізду патрона, - у вигляді штиря. Пропонований контактний рознім для люмінесцентних ламп відрізняється від прототипу асиметрією розташування елементів. Сутність корисної моделі полягає в тому, що в пропонованому контактному рознімі зніднання лампи з цоколем за рахунок поздовжнього переміщення виключає навантаження на вигин штирів розніму, запобігаючи їхньому пошкодженню, а асиметрія розніму при наявності вбудованих у цоколь елементів схеми, зокрема таких як стартер і конденсатор, забезпечує безпомилковий монтаж схеми включення лампи. На наведеній ілюстрації показано можливий варіант пропонованого контактного розніму. У корпусі 1 патрона встановлений штир 2, зніднаний з гніздом 3, і гніздо 4, яким у цоколі лампи 00 CD CM 7268 відповідають закріплені на його корпусі 5 гніздо 6 і штир 7. Гніздо 4, встановлене в корпусі 1 патрона, призначене для приєднання до живильної мережі лампи, а штир 2 - для приєднання за допомогою гнізда 3 перемички в ланцюзі підігріву електродів лампи. До гнізда 6 і штиря 7 цоколя лампи приєднують контактні виводи електрода лампи. Якщо в корпусі 5 цоколя розміщується стартер, то його контактний вивід приєднується до гнізда 6. Паралельно стартеру може бути приєднаний конденсатор. Асиметрія розніму однозначно визначає розходження призначень провідників, що приєднуються до патрону, а приєднання живлення Комп'ютерна верстка Д. Шеверун до розташованого всередині ізоляційного корпуса 1 гнізда 4 забезпечує безпеку користування патроном. Наведений на ілюстрації варіант конструкції розніму не виключає інших варіантів виконання із збереженням ознак, що заявляються. Пропонований контактний рознім призначений переважно для прямолінійних трубчастих люмінесцентних ламп різної потужності. Він виключає помітні механічні навантаження на елементи розніму, безпечний в експлуатації й усуває можливість неправильного монтажу схеми живлення лампи у випадку розміщення елементів схеми в її цоколі. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент Інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Киів-42, 01601
