Пристрій для запалювання люмінесцентних ламп

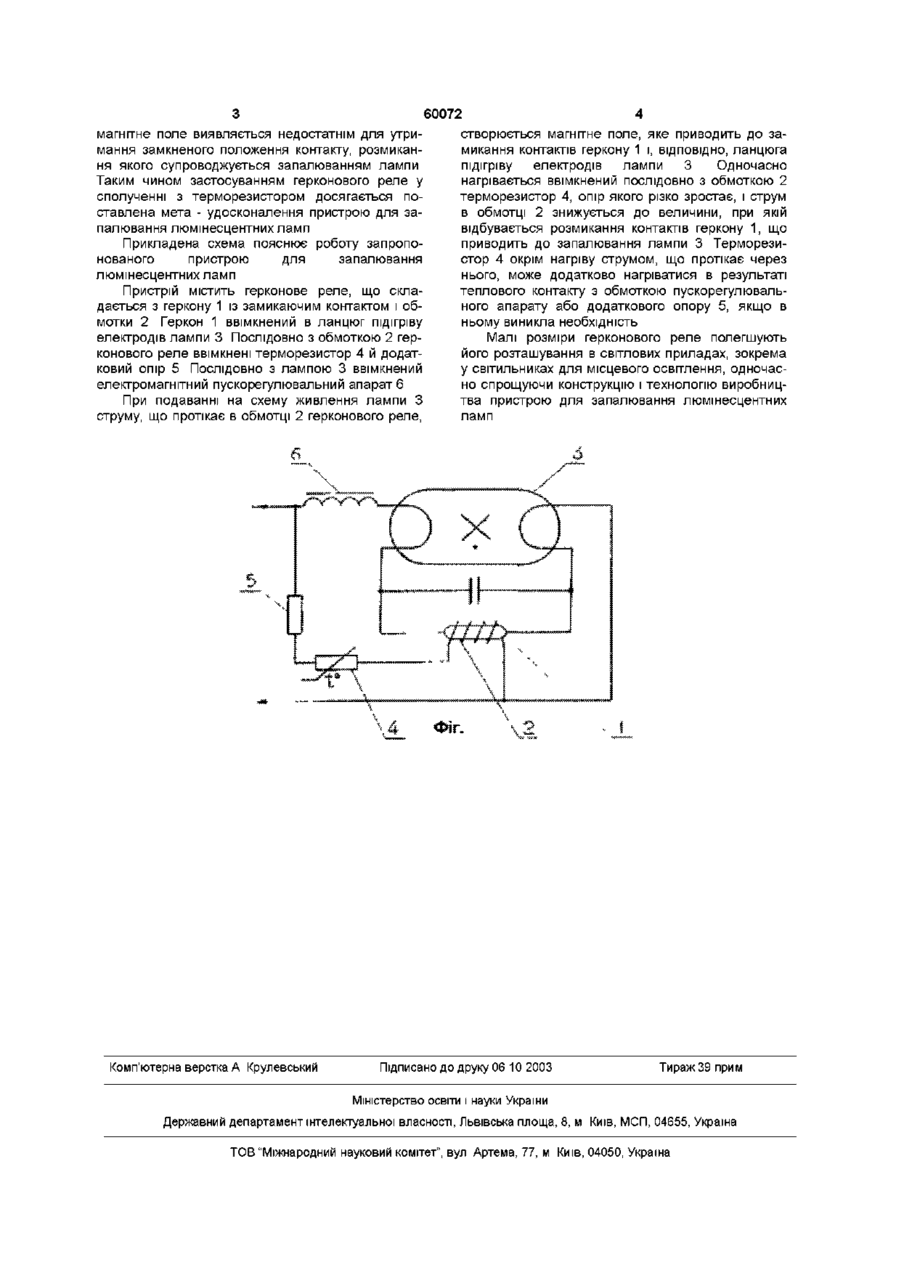

1 Пристрій для запалювання люмінесцентних ламп, що містить геркон із замикаючим контактом, ввімкнений в коло підігріву електродів лампи, який відрізняється тим, що згаданий геркон є части Винахід належить до світлотехніки, зокрема до пристроїв для запалювання люмінесцентних ламп Відомий пристрій для запалювання люмінесцентних ламп, що містить геркон, ввімкнений в ланцюг підігріву електродів лампи й встановлений на кінцях елементів з матеріалу, що змінює при нагріванні свою геометрію, з внесенням геркону в магнітне поле електромагнітного пускорегулювального апарату, причому згадані елементи є частиною короткозамкненого кільця, що охоплює стержень магнітної системи пускорегулювального апарату, а геркон є розмикаючим контактом (Деклараційний патент України № 36838 А, Н05В41/02, 2001, Бюл № 3) Такий пристрій потребує зміни конструкції пускорегулювального апарату, що ускладнює його застосування Найбільш близьким за технічною суттю до запропонованого є обраний як прототип пристрій для запалювання люмінесцентних ламп, що містить геркон із замикаючим контактом, ввімкненим в ланцюг підігріву електродів лампи, причому геркон розташований в магнітному полі елементу з термомагнітного матеріалу, що знаходиться в полі постійного магніту і в тепловому полі обмотки електромагнітного пускорегулювального апарату (Деклараційний патент України № 34301 А, Н05В41/02, 2001, Бюл №1) Необхідність в постійному магніті й термомагнітному матеріалі ускладнює конструкцію тако ною герконового реле, обмотка якого ввімкнена в коло живлення лампи послідовно з терморезистором, що має позитивний температурний коефіцієнт електроопору 2 Пристрій за п 1, який відрізняється тим, що терморезистор знаходиться в тепловому контакті з обмоткою електромагнітного пускорегулювального апарата 3 Пристрій за п 1, який відрізняється тим, що терморезистор знаходиться в тепловому контакті з додатковим опором в колі обмотки герконового реле го пристрою В основу винаходу поставлена задача удосконалення пристрою для запалювання люмінесцентних ламп, в якому шляхом введення герконового реле і терморезистор забезпечується зміна величини магнітного поля, необхідного для короткочасного замикання і подальшого розмикання контакту геркона, внаслідок чого спрощуються конструкція і технологія виробництва пристрою Поставлена задача вирішується тим, що в пристрої для запалювання люмінесцентних ламп, що містить геркон із замикаючим контактом, ввімкненим в ланцюг підігріву електродів лампи, згаданий геркон є частиною герконового реле, обмотка якого ввімкнена в ланцюг живлення лампи послідовно з терморезистором, що має позитивний температурний коефіцієнт електроопору Терморезистор може знаходитися в тепловому контакті з обмоткою електромагнітного пускорегулювального апарату або з додатковим опором в ланцюгу обмотки герконового реле Сутність винаходу полягає в тому, що одночасно з ввімкненням схеми живлення лампи вмикається намагнічуюча обмотка герконового реле, викликаючи замикання його контакту При цьому одночасно з нагрівом електродів лампи нагрівається терморезистор, електроопір якого різко зростає, обмежуючи струм в обмотці, що намагнічує, герконового реле В результаті о о (О 60072 створюється магнітне поле, яке приводить до замагнітне поле виявляється недостатнім для утримикання контактів геркону 1 і, ВІДПОВІДНО, ланцюга мання замкненого положення контакту, розмиканпідігріву електродів лампи 3 Одночасно ня якого супроводжується запалюванням лампи нагрівається ввімкнений послідовно з обмоткою 2 Таким чином застосуванням герконового реле у терморезистор 4, опір якого різко зростає, і струм сполученні з терморезистором досягається пов обмотці 2 знижується до величини, при якій ставлена мета - удосконалення пристрою для завідбувається розмикання контактів геркону 1, що палювання люмінесцентних ламп приводить до запалювання лампи 3 ТерморезиПрикладена схема пояснює роботу запропостор 4 окрім нагріву струмом, що протікає через нованого пристрою для запалювання нього, може додатково нагріватися в результаті люмінесцентних ламп теплового контакту з обмоткою пускорегулювальПристрій містить герконове реле, що скланого апарату або додаткового опору 5, якщо в дається з геркону 1 із замикаючим контактом і обньому виникла необхідність мотки 2 Геркон 1 ввімкнений в ланцюг підігріву електродів лампи 3 Послідовно з обмоткою 2 герМалі розміри герконового реле полегшують конового реле ввімкнені терморезистор 4 й додатйого розташування в світлових приладах, зокрема ковий опір 5 Послідовно З лампою 3 ввімкнений у світильниках для місцевого освітлення, одночаселектромагнітний пускорегулювальний апарат 6 но спрощуючи конструкцію і технологію виробництва пристрою для запалювання люмінесцентних При подаванні на схему живлення лампи З ламп струму, що протікає в обмотці 2 герконового реле, Комп'ютерна верстка А Крулевський Підписано до друку 06 10 2003 Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ТОВ "Міжнародний науковий комітет", вул Артема, 77, м Київ, 04050, Україна
