Бур’яноочисник для буряків

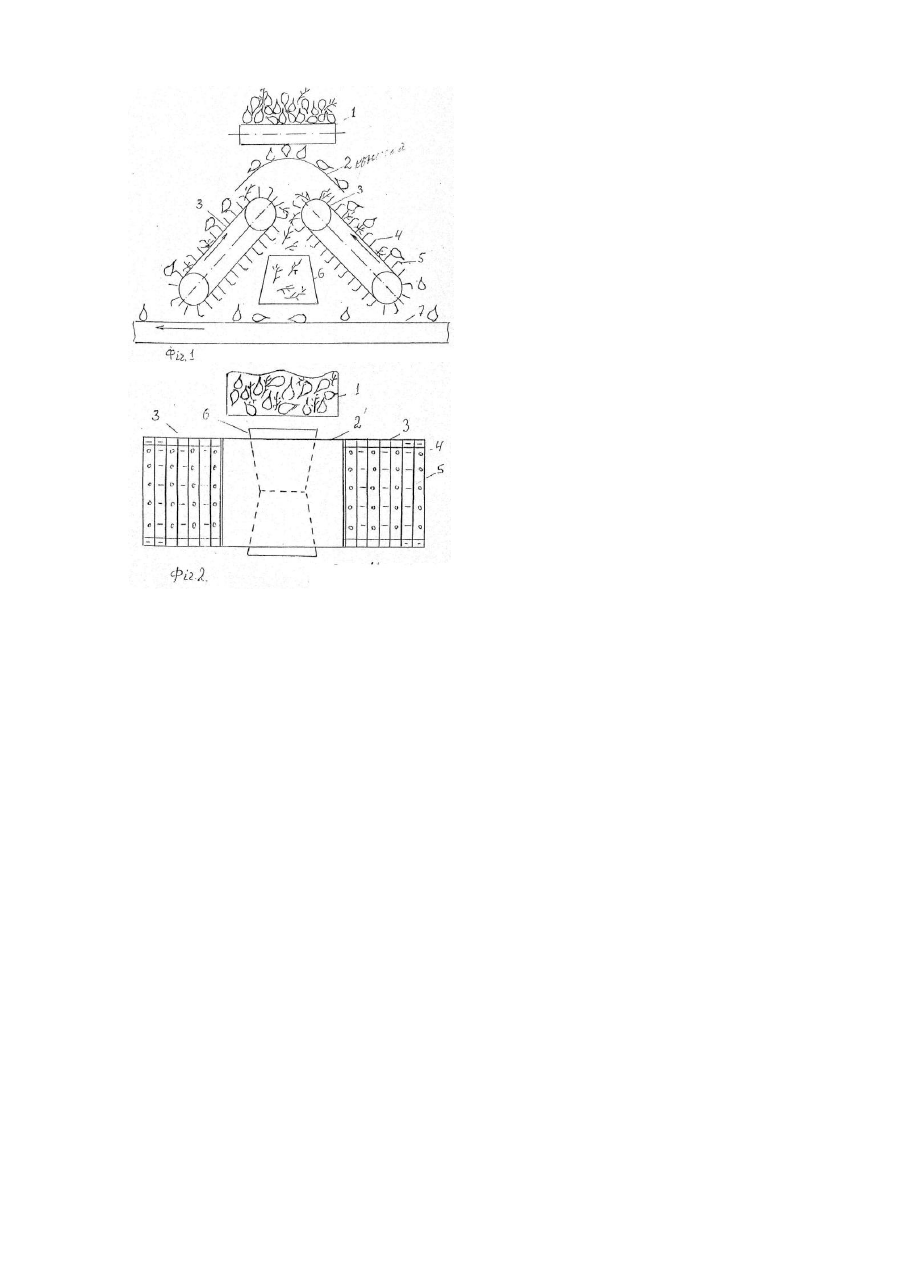

Винахід відноситься до галузі цукрового виробництва, точніше до буряноочисних механізмів. Відомий пристрій для відокремлення коренеплодів від домішок, що має розділяючу гірку у вигляді транспортера з робочою пальчиковою поверхнею. Буряки чи бульби разом з домішками падають на розділяючу гірку і по верхівках пальчиків скочуються у накопичувач. Буряки та інші домішки підхоплюються пальчиками і видаляються назовні. Недоліком конструкції є те, що буряки чи бульби падають безпосередньо на робочі пальчики розділяючої гірки і при цьому травмуються самі та деформують пальчики, що веде до їх передчасного зношення. Крім того, не в повній мірі використовується робоча поверхня розділяючої гірки [1]. Відомий пристрій для видалення бур'яну, бадилля та дрібних домішок в картоплезбиральних машинах, що має пальчиковий транспортер у вигляді трикутника з правою та лівою сторонами. Картопля з домішками подається на праву сторону транспортера і скочується по верхівках пальчиків у накопичувач. Бур'яни та бадилля за допомогою пальчиків видаляються через його ліву сторону. Недоліком конструкції є те, що на очищення картоплі працює лише одна, права сторона механізму. Ліва використовується для видалення бур'яну з бадиллям. До того ж падіння картоплі безпосередньо на робочі пальчики механізму має негативні наслідки як для бульб, так і для робочих органів [2]. Найбільш близьким до запропонованого винаходу є пристрій для відділення коренеплодів від домішок, що має розподільчу гірку створену із двох пальчикових транспортерів з індивідуальними приводами, розташованими послідовно один під другим з різними кутами нахилу. Пристрій має розгалужену робочу поверхню, що позитивно впливає на якість очищення. Недоліком конструкції є її громіздкість та негативні наслідки від безпосереднього падіння коренеплодів на робочі пальчики транспортера. [3] Запропонований винахід дозволяє мінімізувати вказані недоліки і вперше отримати компактний механізм для якісного очищення буряків від бур'янів на цукрових заводах. В основу винаходу поставлена задача шляхом розташування пальчикових транспортерів під кутом один до одного таким чином, щоб разом з основою вони утворювали трикутник над вершиною якого знаходиться амортизуюча направляюча кришка, що приймає на себе основну ударну нагрузку від падаючих буряків та розділяє потік на робочі поверхні обох транспортерів, які до того ж мають ряди рівних та зігнутих в протихід пальчиків, мінімізувати негативні наслідки від зіткнення буряків з транспортерними пальчиками, а також повністю задіяти робочу поверхню транспортерів для якісного очищення буряків від бур'янів і домішок та вперше створити бур'яноочисний механізм такої конструкції для цукрової галузі. Суттєвими ознаками винаходу є: - розподіляюча гірка, утворена із двох пальчикових транспортерів з індивідуальними приводами встанжлєними під кутом один до одного таким чином, що разом з основою вони утворюють трикутник; - амортизуюча направляюча кришка, що приймає на себе основну ударну нагрузку падаючих буряків і розділяє їх на робочі поверхні обох транспортерів; - зігнуті в протихід ряди пальчиків на транспортерах. На Фіг.1 зображено схему конструкції бур'яноочисника, вигляд спереду. На Фіг.2 - вигляд зверху. Бур'яноочищувач для буряків має амортизуючу направляючу кришку 2, на яку падають буряки з транспортера 1, два пальчикові транспортери 3 з індивідуальними приводами поставлені під кутом один до одного таким чином, що разом з основою утворюють трикутник, ряди рівних 4 та зігнутих в протихід пальчиків 5, лоток для бур'янів та домішок 6. Пристрій працює слідуючим чином. Буряки з домішками -бур'янами, соломою, гілочками тощо подаються транспортером 1 на амортизуючу направляючу кришку 2. Вона приймає на себе основну ударну нагрузку вертикально падаючих коренів і розділяє суцільний потік буряків на дві робочі поверхні пальчикових транспортерів. У роздвоєному потоці буряків бур'яни вдвічі швидше опустяться вниз до контакту з пальчиками транспортерів, відповідно і довжина цих транспортерів буде вдвічі меншою. Відстань між рядами рівних 4 та зігнутих в протихід 5 пальчиків така, що буряки з великою швидкістю рухаються торкаючись переважно верхівок зігнутих пальчиків 5 і потрапляють на транспортер 7. Менші за розмірами і набагато легші бур'яни рухаються значно повільніше. Тому вони підхоплюються пальчиками 4 і підіймаються до верхньої частини кожного транспортера, звідки одним із відомих способів: щітками, скребками, вентиляторами тощо скидаються на лоток 6 і видаляються назовні. Джерело інформації: 1. а.с. №1424756. СССР - 87-88 - 3 2. а.с.№1519558. СССР - 86-89 -2 3. а.с. №1583018, СССР - 88-90 - 4 4. а.с. №927170. СССР - 80-82 - 1
