Спосіб переробки металобрухту

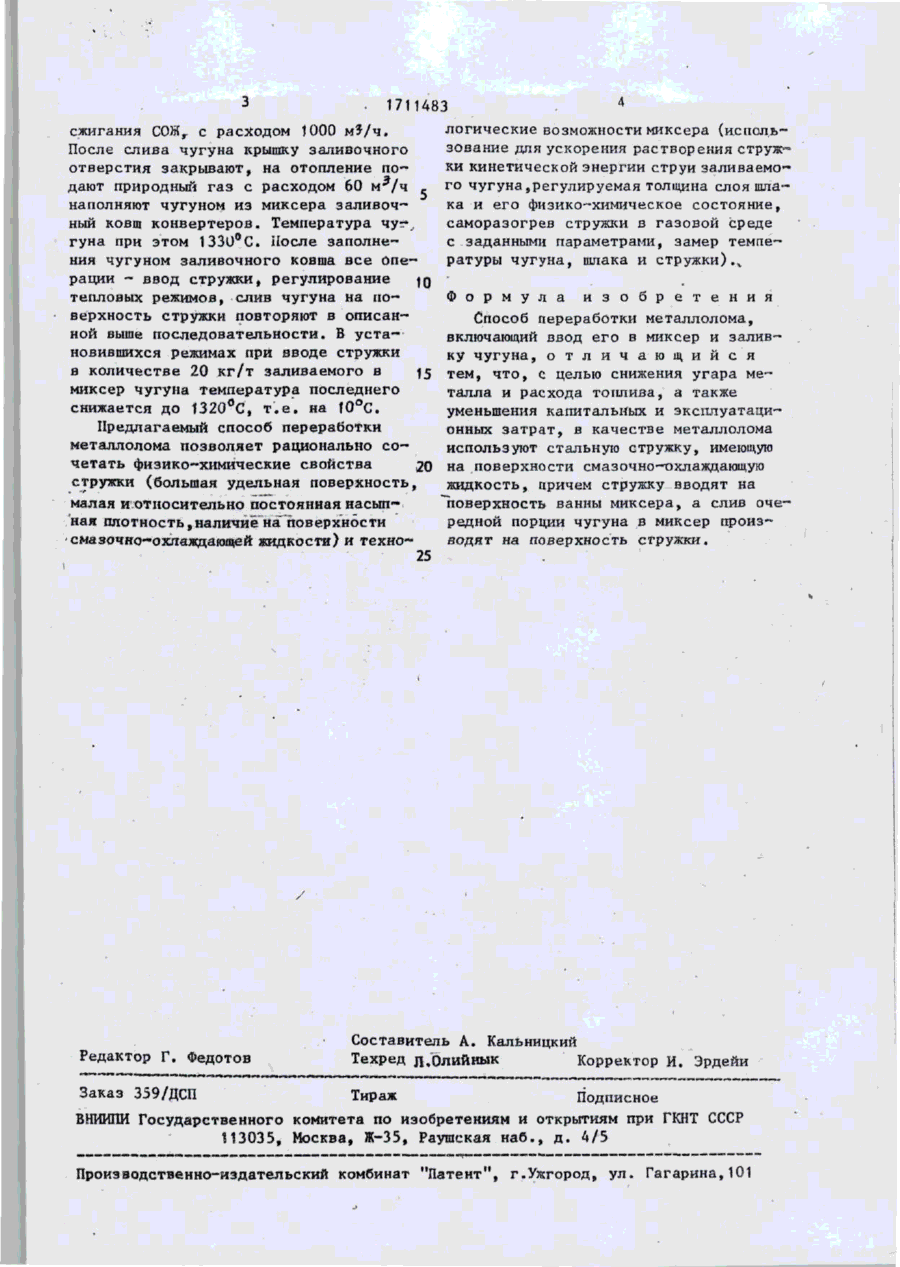

Изобретение относится к черной металлургии, способ предназначен для переработки металлолома. Цель изобретения - снижение угара металла, расхода топлива, уменьшение капитальных и эксплуатационных затрат. Б качестве металлолома используют стальную стружку, имеющую на поверхности смазочноохлаждающую жидкость, причем стружку вводят на поверхность ванны миксера, а слив очередной порции чугуна в мик^ сер производят на поверхность стружки. нон стружки, содержащей 3,5% СОйї, После ввода стружки заливочное отверстие миксера закрывают крышкой, прогревают и сжигают СОЖ. Расход природного газа на отопление миксера при этом сокращается на 40% (60 м 3 / ч ) , а расход вентиляторного воздуха сохраняется на обычном уровне (1000 м^/ч). Через 15 мин после ввода стружки а миксер заливают 75 т чугуна, струя которого попадает на поверхность стружки, захватывает, погружает и перемешивает ее. Средняя температура стружки до контакта ее с чугуном - около 800*С, на поверхностях, контактирующих со шлаком ванны и газовыми потоками в миксере, ~ соответственно около' 1320 и 1100°С. При сливе чугуна газ на отопление миксера закрывается полностью и в миксер подается вентилятором только воздух, необходимый для со 171H83 сжигания СОЖ Г с расходом 1000 м?/ч. После слива чугуна крышку заливочного отверстия закрывают, на отопление подают природный газ с расходом 60 м^/ч наполняют чугуном из миксера заливочный ковш конвертеров. Температура чу-т гуна при этом 1330°С. После заполнения чугуном заливочного ковша все операции - ввод стружки, регулирование 10 тепловых режимов, слив чугуна на поверхность стружки повторяют в описанной выше последовательности. В установившихся режимах при вводе стружки в количестве 20 кг/т заливаемого в 15 миксер чугуна температура последнего снижается до 1320°С, т.е. на !0°С. Предлагаемый способ переработки металлолома позволяет рационально сочетать физико-химические свойства стружки (большая удельная поверхность малая и относительно постоянная насыпная плотность,наличие наГ поверхности смазочно-охлаждаюшей жидкости) и техно логические возможности миксера (кспользование для ускорения растворения струж™ ки кинетической энергии струи заливаемого чугуна,регулируемая толщина слоя пшака и его физико-химическое состояние, саморазогрев стружки в газовой среде с заданными параметрами, замер температуры чугуна, шлака и стружки). ч Ф о р м у л а и з о б р е т е н и я Способ переработки металлолома, включающий ввод его в миксер и заливку чугуна, о т л и ч а ю щ и й с я тем, ч т о , с целью снижения угара металла и расхода топлива, а также уменьшения капитальных и эксплуатационных з а т р а т , в качестве металлолома используют стальную стружку, имеющую на поверхности смазочно—охлаждающую жидкость, причем стружку вводят на "поверхность ванны миксера, а слив о ч е редной порции чугуна в миксер производят на поверхность стружки. 25 Редактор Г. Федотов Составитель А. Кальницкий Техред л.ОлиЙкык Корректор И. Эрдейи Заказ 359/ДСП Тираж Подписное В И П Государственного комитета по изобретениям и открытиям при ГКНТ СССР НИИ 113035, Москва, Ж-35, Раушская н а б . , д . А/5 Производственно-издательский комбинат "Патент", г.Ужгород, у л . Гагарина,101
