Електрична машина постійного струму
Формула / Реферат

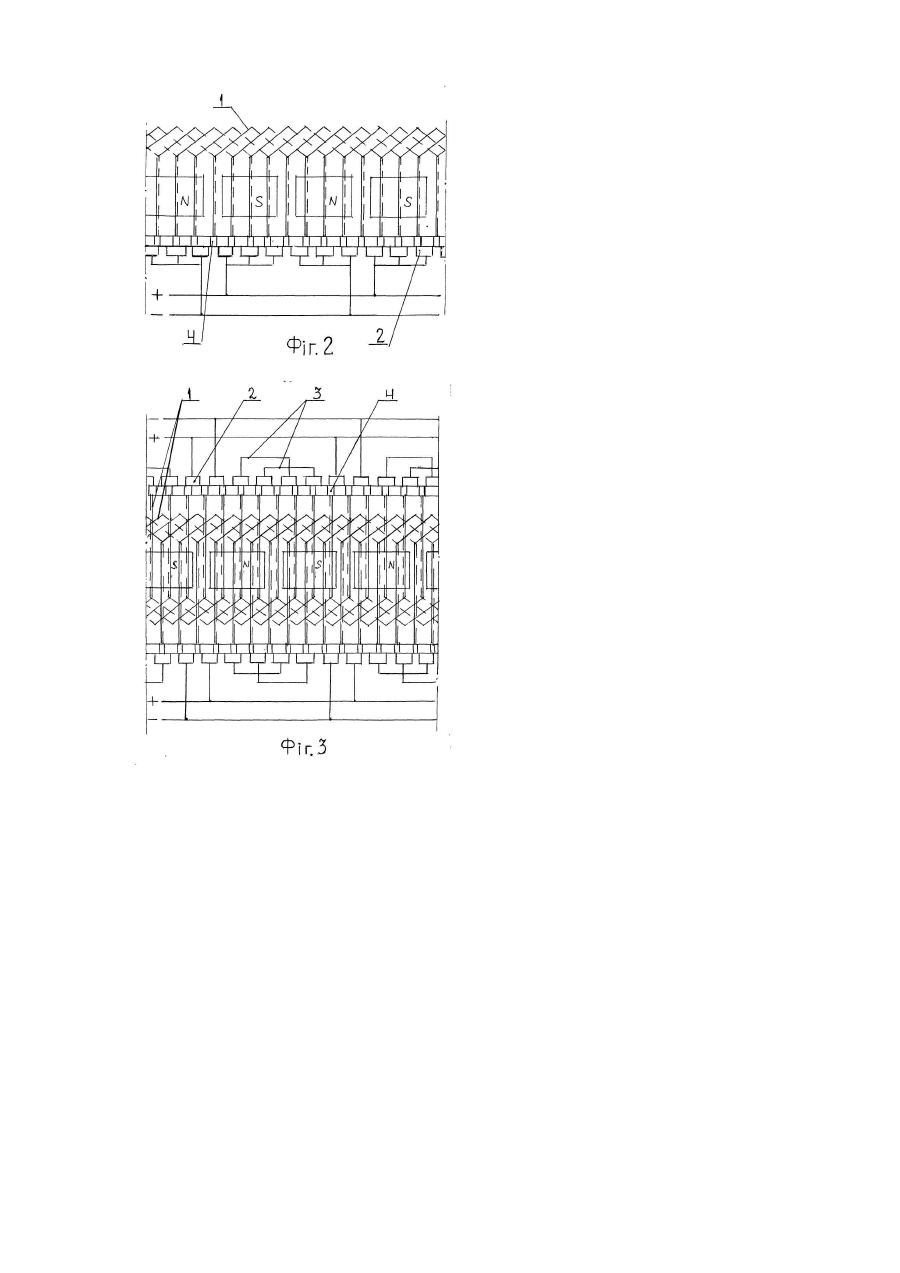

1. Електрична машина постійного струму з розімкненою, двошаровою, з діаметральним кроком і кроком К/2р по колектору, обмоткою якоря, де К - число колекторних пластин, 2р - число полюсів, колектор виготовлений із діелектричного кільця з пазами, в які установлені колекторні пластини і до якого вони прикріплені, причому відстань між суміжними колекторними пластинами дорівнює ширині двох пластин, і на ньому розміщені щітки на відстані ширини колекторної пластини, при цьому ширина щіток дорівнює ширині трьох колекторних пластин, і воні з'єднані в'язями з кроком К/2р-1, яка відрізняється тим, що з'єднання котушок обмотки якоря між суміжними полюсами виконане послідовно і при цьому число паралельних гілок дорівнює 2а=2m, де m - число колекторних пластин, перекритих щіткою.
2. Електрична машина по п. 1, яка відрізняється тим, що котушки обмотки якоря або декілька котушок, розташованих під суміжними полюсами, з`єднані паралельно.
3. Електрична машина по п. 1, яка відрізняється тим, що на якорі розміщені дві обмотки, котушки яких приєднані до двох колекторів, розташованих з протилежних кінців вала якоря, при цьому котушки, розташовані у парних пазах, приєднані до одного колектора, у непарних – до другого.
Додаткова інформація
Назва патенту англійськоюElectric direct current machine
Автори англійськоюIrkha Valentyn Hryhorovych
Назва патенту російськоюЭлектрическая машина постоянного тока
Автори російськоюИрха Валентин Григорьевич
МПК / Мітки
МПК: H02K 23/00, H02K 13/00
Мітки: постійного, електрична, машина, струму
