Багатополюсна електрична машина постійного струму
Номер патенту: 2139
Опубліковано: 26.12.1994
Формула / Реферат
Многополюсная электрическая машина постоянного тока, содержащая индуктор с р = d • m парами полюсов чередующейся полярности, якорь с замкнутой обмоткой, состоящей из равномерно расположенных по расточке якоря секций, число s которых не имеет общих делителей с числом пар полюсов р, и коллектор с числом коллекторных пластин k = m • s, соединенных между собой токоподводящими перемычками с шагом по коллектору, равным s, отличающаяся тем, что, с целью расширения области применения за счет увеличения числа параллельных ветвей обмотки якоря, позволяющих согласовать параметры машины с параметрами источника питания, начало секции с номером/подключено к группе коллекторных пластин с номером
а конец этой секции подключен к группе коллекторных пластин с номером
где d и m— любое целое положительное число, не равное единице;
а — число пар параллельных ветвей обмотки якоря; j=1, 2, 3, ..., s— номера секций обмотки якоря в порядке их расположения по расточке якоря, начиная с произвольно взятой; v, і= 1, 2, 3, ..., s — номера групп коллекторных пластин, определяемые по наименьшему номеру коллекторной пластины, входящей в данную группу
l=1, 2, 3, ..., k=m • s — номера коллекторных пластин в порядке их расположе-ния по расточке коллектора при обходе его в том же направлении, что и при нумерации секций якоря, начиная с произвольно взятой; k1—k3 — цслыс положитсльные числа, включая нуль, обеспечивающие выполнение условия, что выражения, заключенные в квадратные скобы, равны целым положительным числам; Fr — оператор выделения дробной части смешанной дроби.
Текст

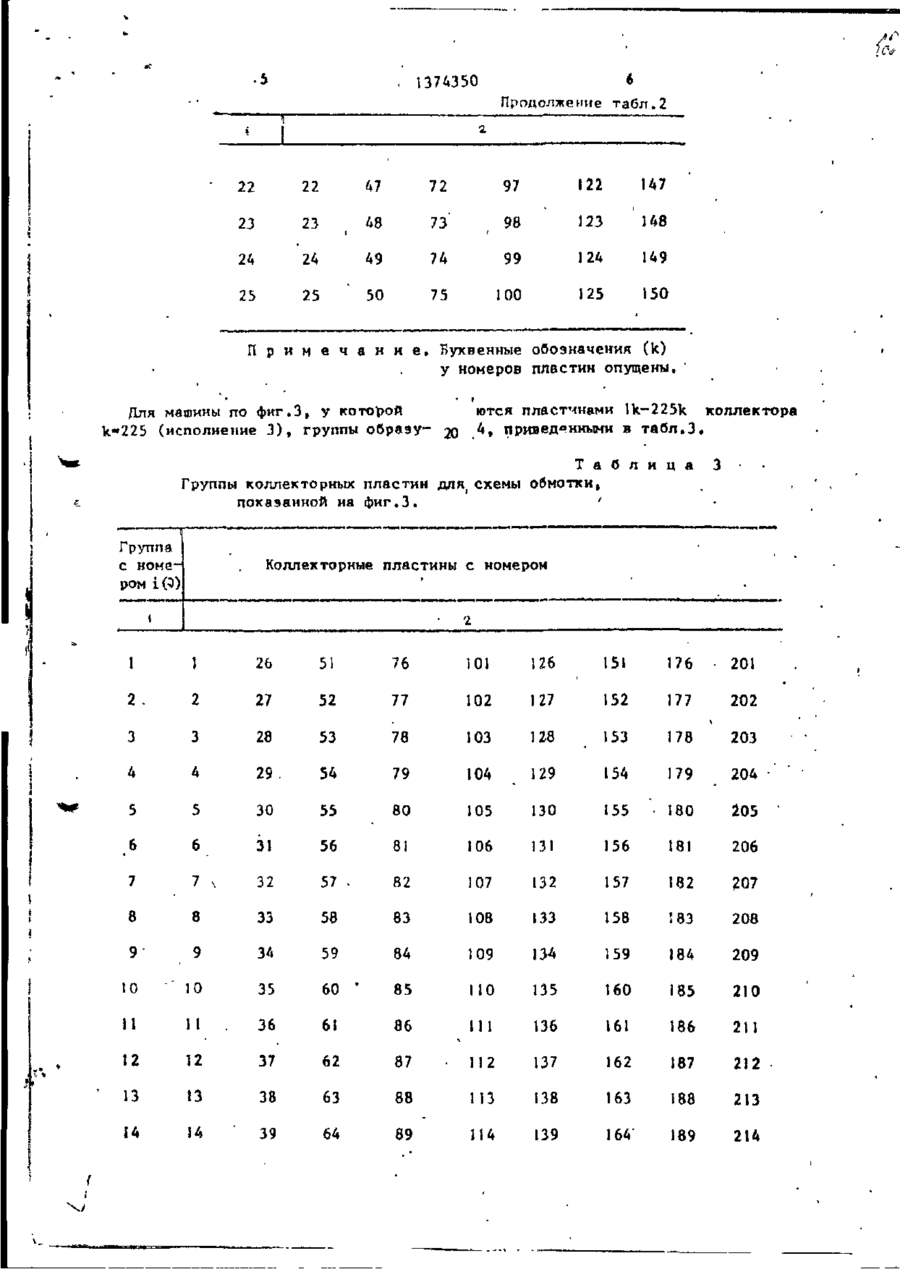

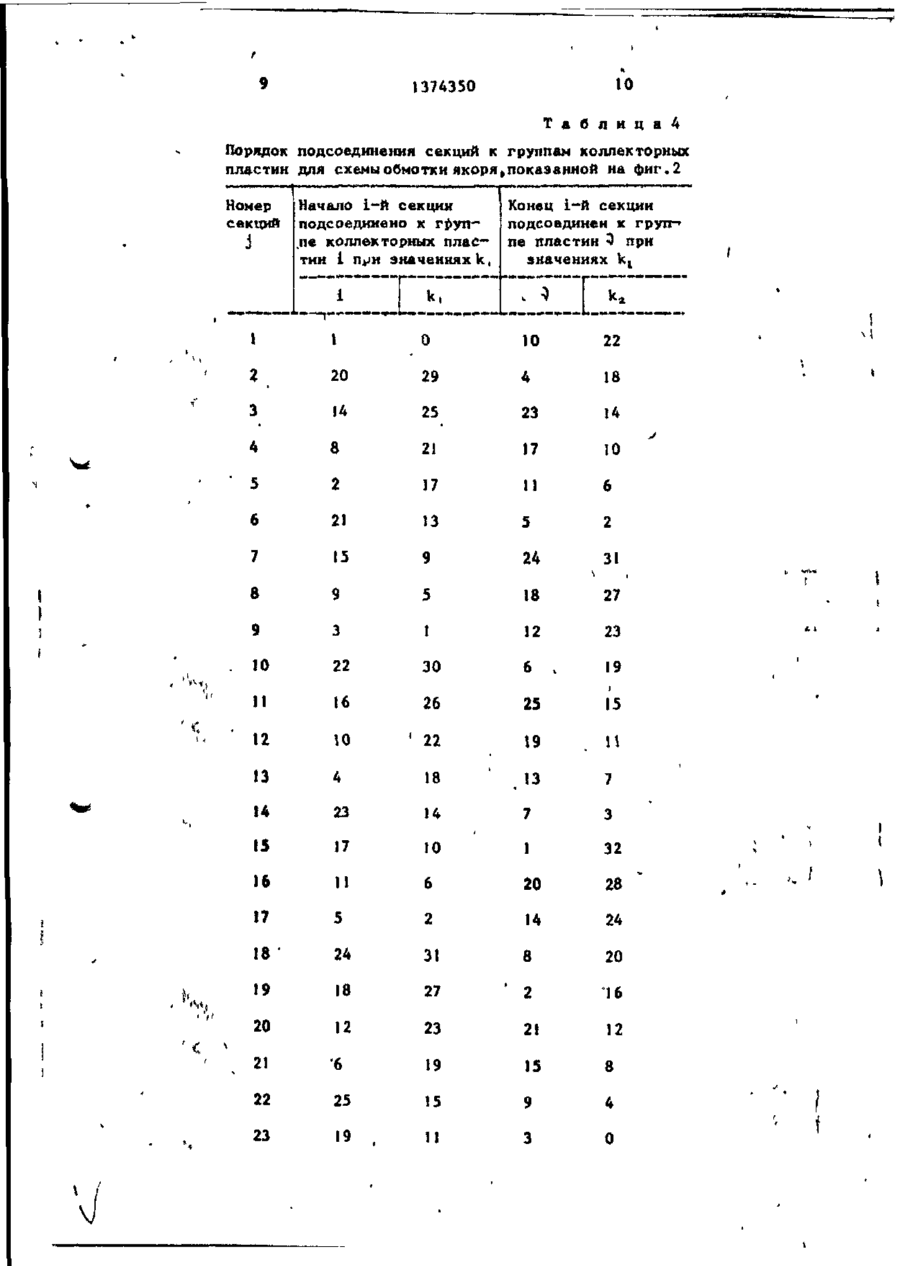

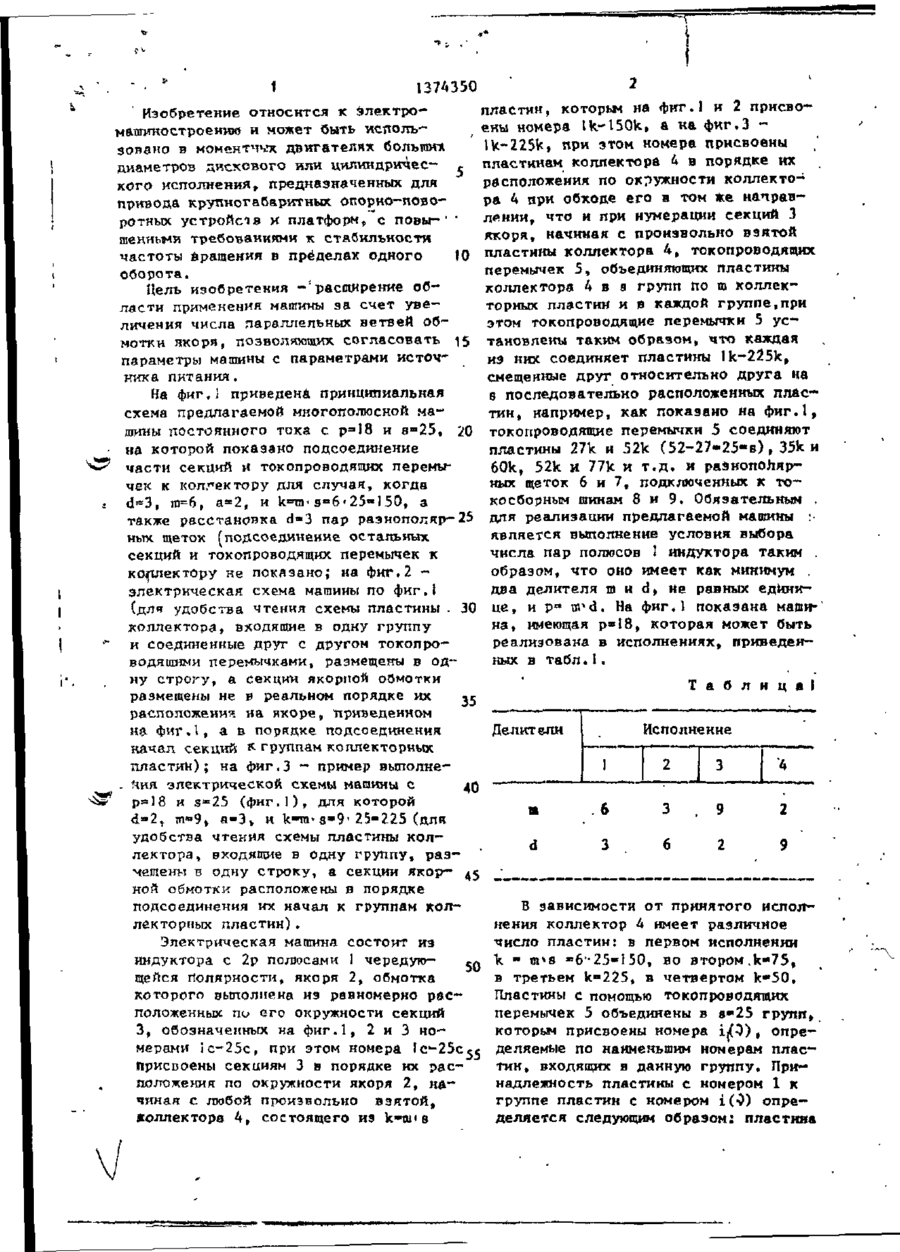

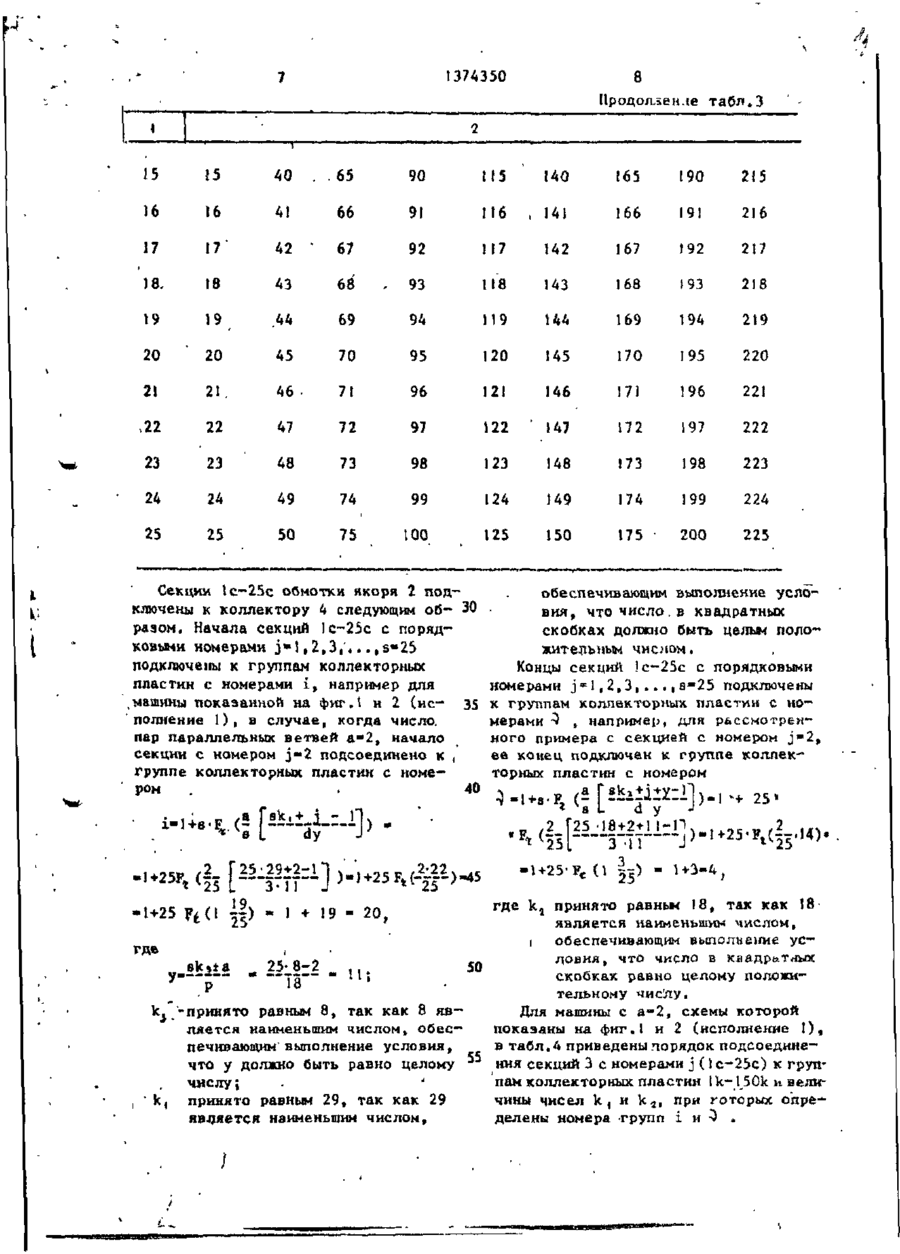

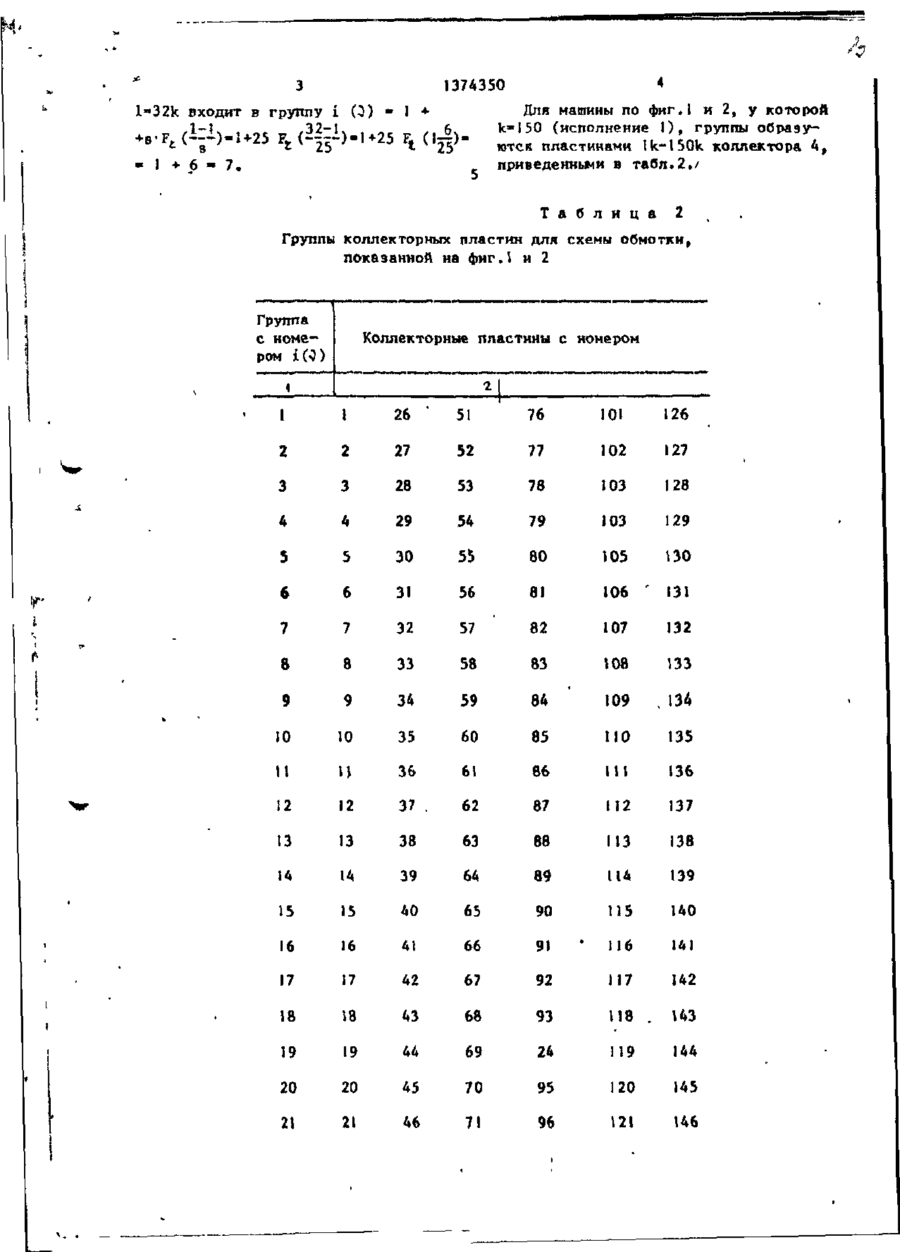

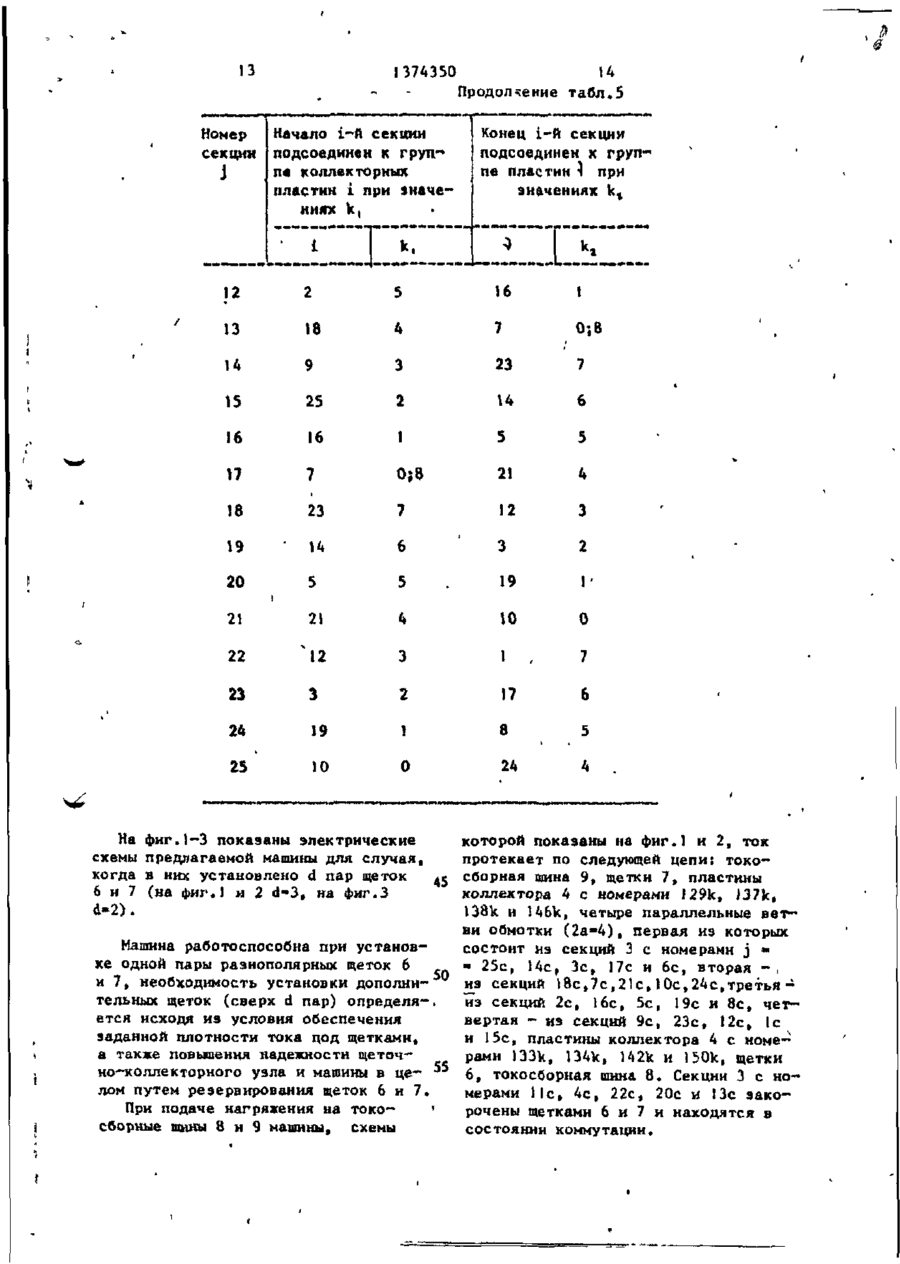

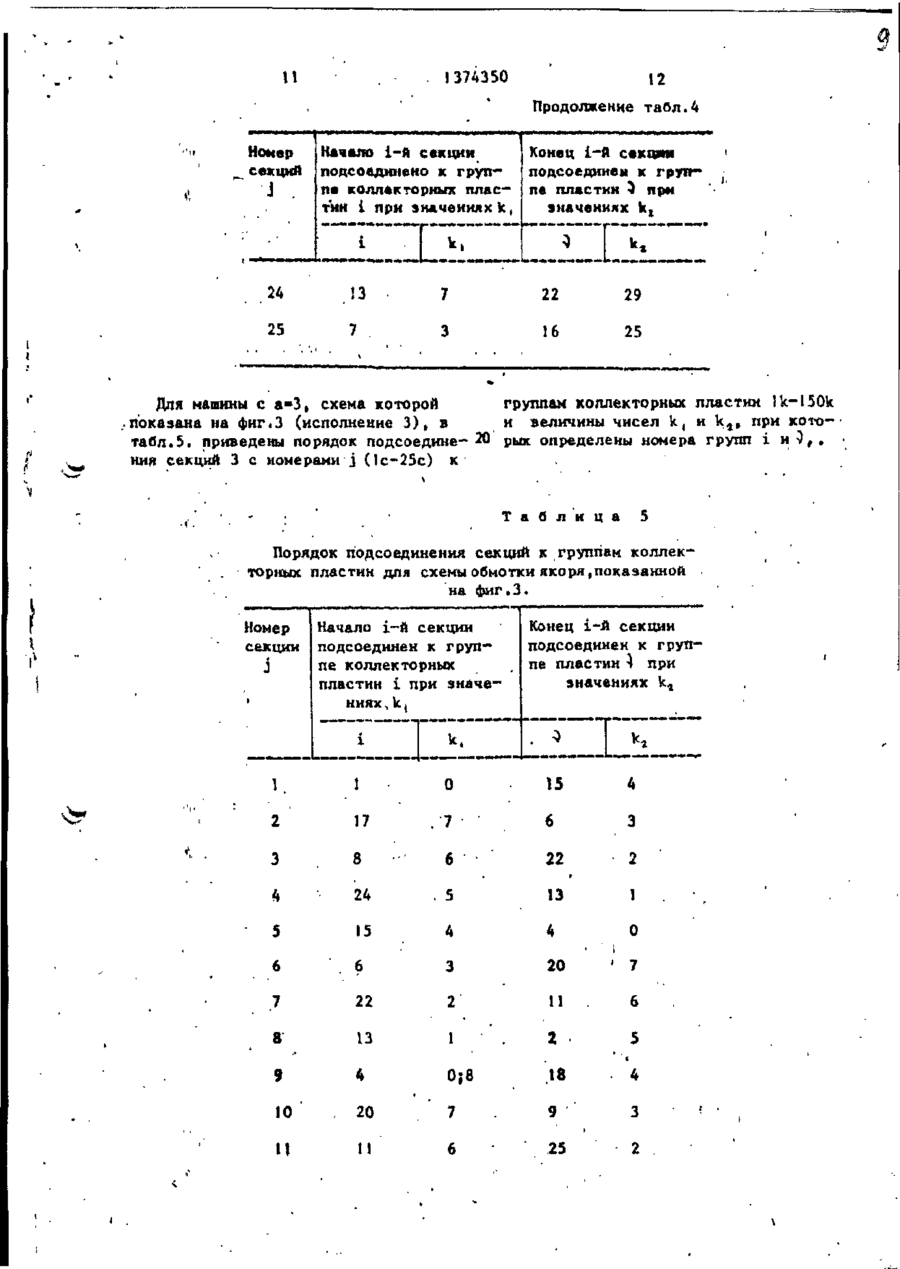

СОЮЗ СОВЕТСКИХ ССЦИАЛИСТУНЕСНИХ РЕСПУБЛИК (19) SU m 1374350 150 А1 4 Н 02 К 13/1 А, 23/26 ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ ОПИСАНИЕ ИЗОБРЕТЕНИЯ Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
ДивитисяДодаткова інформація
Назва патенту англійськоюMultipolar direct current electric machine
Автори англійськоюZavhorodnii Viktor Dmytrovych, Chuchman Yurii Ivanovych
Назва патенту російськоюМногополюсная электрическая машина постоянного тока
Автори російськоюЗавгородний Виктор Дмитриевич, Чучман Юрий Иванович
МПК / Мітки
МПК: H02K 13/14, H02K 23/26
Мітки: машина, постійного, багатополюсна, струму, електрична
